Verwandte Anleitungen für FLOTTWERK H.J. DAMES MINI-FLOTT M 35
Inhaltszusammenfassung für FLOTTWERK H.J. DAMES MINI-FLOTT M 35

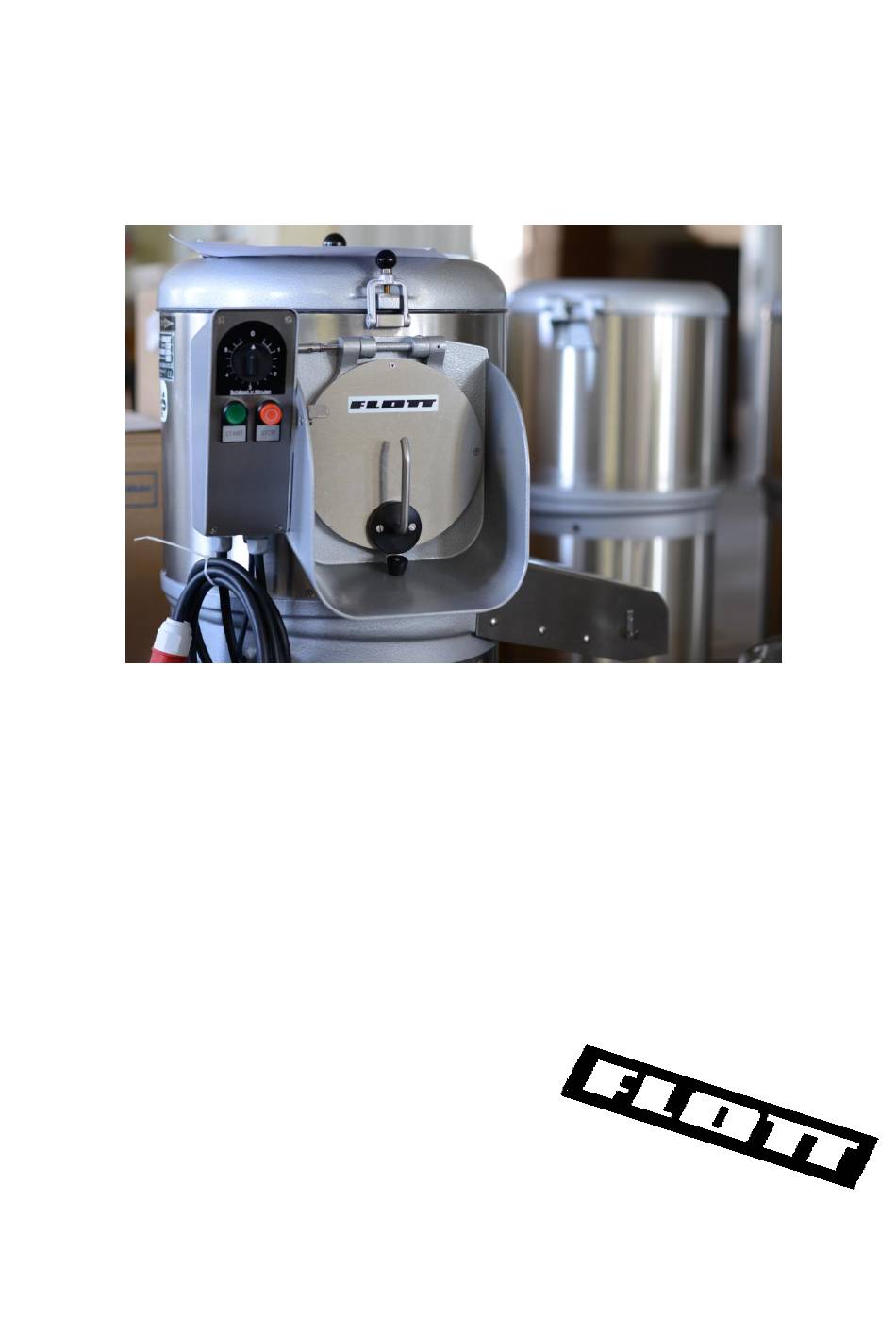

- Seite 1 FLOTTWERK H.J. DAMES GMBH & CO. KG Originalbedienungsanleitung asch - und schälmaschine für Kartoffeln und Gemüse FLOTTWERK H.-J. Dames GmbH & Co. KG Bahnhofstr. 34 36199 Rotenburg a. d. Fulda Tel. +49 (0) 6623 2096 Fax +49 (0) 6623 41995 E-mail info@flottwerk.de...
-
Seite 2: Inhaltsverzeichnis
FLOTTWERK H.J. DAMES GMBH & CO. KG Inhaltsverzeichnis Technische Daten Lärmemission Bestimmungsgemäße Anwendung Aufbau / Inbetriebnahme Allgemeine Sicherheitshinweise Funktionsweise / Betrieb Schutzeinrichtungen Instandhaltung/ Wartung Original Konformitätserklärung für Maschinen... -
Seite 3: Lärmemission
FLOTTWERK H.J. DAMES GMBH & CO. KG 1.) Angaben zur Maschine MINI-FLOTT Typ M 35 / M 35 S Füllung: ca 4 kg Netzanschluß: 230 V Wechselstrom 50 Hz / 0,18 kW oder 400 V Drehstrom 50 Hz / 0,12 kW 2.) Lärmemission... -
Seite 4: Allgemeine Sicherheitshinweise
FLOTTWERK H.J. DAMES GMBH & CO. KG 5.) Allgemeine Sicherheitshinweise Die Maschine darf nur bestimmungsgemäß verwendet werden (siehe Abschnitt 3). Hierzu gehört auch die Einhaltung der Betriebs-, Wartungs- und Instandhaltungsbedingungen, die durch den Hersteller vorgeschrieben sind. Arbeiten an der Elektrik haben durch eine Elektrofachkraft zu erfolgen. Der elektrische Anschluß... -
Seite 5: Funktionsweise / Betrieb
FLOTTWERK H.J. DAMES GMBH & CO. KG 6.) Funktionsweise und Betrieb SCHÄLEN von Kartoffeln/ Knollenfrüchten: Der Schälvorgang erfolgt im angestauten Wasserbad durch den vertikal angeordneten, feststehenden Schälkorb (Korundbelag) oder im Waschkorb und durch eine rotierende Rundloch-, Wasch-, Karborundum- oder zweischneidige Messerscheibe. -
Seite 6: Schutzeinrichtungen
FLOTTWERK H.J. DAMES GMBH & CO. KG REINIGUNG: Nach dem täglichen Schälen sollte ein Schäldurchlauf ohne Schälgut nur mit Wasser erfolgen, somit werden die restlichen Schalen herausgespült. Zur Grundreinigung des Schälraums kann die Schäleinrichtung mittels beiliegendem Werkzeug herrausgenommen werden. Hinweis: Es dürfen keine Reinigungs- und Desinfektionsmittel verwendet werden. -
Seite 7: Instandhaltung/ Wartung
FLOTTWERK H.J. DAMES GMBH & CO. KG Sicherheitsabschaltung (Personenschutzschaltung) automatischer Maschinenstop beim Öffnen des oberen Gehäuse- oder Plexiglasdeckels automatischer Maschinenstop beim Öffnen der Entleerklappe während des Schälvorganges Zur Wiederinbetriebnahme wird nach dem Schließen des jeweiligen Deckels oder der Klappe die grüne Starttaste gedrückt. - Seite 8 FLOTTWERK H.J. DAMES GMBH & CO. KG ENTNAHME DER MESSERSCHÄLEINRICHTUNG Den Montagegriff in die Querbohrung der Hutmutter einführen und diese lösen. Die Hutmutter herausschrauben und sodann die Bodenscheibe entnehmen. Den Schälkorb durch Anfassen der Griffe am oberen Rand herausnehmen. EINSETZEN DER MESSERSCHÄLEINRICHTUNG Bei geöffneter Tür muss der Messerschälkorb so mit den Fußnocken in die Führungsschienen des...
- Seite 9 FLOTTWERK H.J. DAMES GMBH & CO. KG AUSBAU DER KARBORUNDUMSCHÄLEINRICHTUNG Den Montagegriff in die Querbohrung der Hutmutter einführen und diese herausschrauben. Die Tellerscheibe sowie den Schälkorb nach oben herausnehmen. EINSETZEN DER KARBORUNDUMSCHÄLEINRICHTUNG Bei geöffneter Tür muss der Schälkorb so mit den Fußnocken in die Führungsschienen des Maschinenkessels eingesetzt werden, dass die Korböffnung mit dem Türausschnitt übereinstimmt.
-
Seite 10: Original Konformitätserklärung Für Maschinen
FLOTTWERK H.J. DAMES GMBH & CO. KG 9.) Original Konformitätserklärung für Maschinen (Richtlinie 2006/42/EG, Anhang II, Ziff. 1, Buchst. A) Der Hersteller FLOTTWERK GmbH & Co. KG Bahnhofstraße 34 DE- 36199 Rotenburg a. d. F. erklärt hiermit, dass Gemüsewasch-und Schälmaschinen der Typen Mini Flott 35/ Mini Flott 50 ... -
Seite 11: Ersatzteilliste Der Schälmaschine Typ Mini Flott 35 / S
FLOTTWERK H.J. DAMES GMBH & CO. KG Ersatzteilliste der Schälmaschine Typ MINI FLOTT 35 / S 1. Plexiglasdeckel 2. Einlaufdichtung 3. Einlaufverschluss 4. Personenschutzschalter 5. Zeituhr 6. Türdichtung 7. Türverschluss 8. Karborundumeinsatz mit/ ohne Spannring 9. a) Karborundumschälscheibe b) Rundlochschälscheibe Nr. 1 - für neue Kartoffeln Rundlochschälscheibe Nr. - Seite 12 FLOTTWERK H.J. DAMES GMBH & CO. KG...
- Seite 13 FLOTTWERK H.J. DAMES GMBH & CO. KG...
- Seite 14 FLOTTWERK H.J. DAMES GMBH & CO. KG...
- Seite 15 FLOTTWERK H.J. DAMES GMBH & CO. KG...
- Seite 16 FLOTTWERK H.J. DAMES GMBH & CO. KG...
