Wirkungsweise (Bild 2)
Der Hub des Stellventils wird entweder direkt über die Platte (20)
auf den Stift (1.1) und den Hebel (1) übertragen oder bei Anbau
am Stellungsregler über einen Kupplungsstift. Der Hebel (1)
führt eine Drehbewegung aus, die auf das Magnetsystem (2)
übertragen wird. Dadurch ändert sich das Magnetfeld und
damit die Spannung in dem nach dem Hall-Effekt arbeitenden
Sensor (2.1). Die nachgeschaltete Elektronik wandelt diese
Spannung in ein eingeprägtes Gleichstromsignal von 4 bis
20 mA.
Je nach Hubbereich des Stellventils sind für den Stellungsmelder
zwei verschiedene Hebel (1) vorgesehen:
Hebel I für einen Hub von 7 bis 60 mm und
Hebel II für einen Hub von 60 bis 103 mm.
Bei Anbau an Stellungsregler wird unabhängig vom Hub stets
ein spezieller Hebel verwendet.
Einstellungen am Stellungsmelder (Bild 3)
Die Wirkrichtung des Ausgangssignals kann abhängig von der
Stecklage des siebenpoligen Steckers gewählt werden und wird
durch die Symbole >> oder <> auf dem Stecker angezeigt.
Bei der direkten Wirkrichtung (>>) entspricht der Hub Null dem
Signal 4 mA und der Nennhub dem Signal 20 mA. Bei der
inversen Wirkrichtung (<>) entspricht der Hub Null dem Signal
20 mA und der Nennhub dem Signal 4 mA.
Der Nullpunkt (ZERO) wird mit den Schaltern 3 und 4 vorein-
gestellt und mit dem Potenziometer ZERO fein eingestellt. Er
bezieht sich immer auf den 4 mA-Wert.
Die Spanne (SPAN) und damit der Endwert wird mit den
Schaltern 1 und 2 voreingestellt und mit dem Potenziometer
SPAN fein eingestellt.. Diese Einstellung bezieht sich immer auf
den 20 mA-Wert.
2
1
1.1
2
2.1
20
8
2.1
3
4
Hub
Legende zu Bild 2
1
Hebel für Ventilhub
1.1 Übertragungsstift
2
Magnetsystem
2.1 Sensor mit Temperatur-
messwiderstand
3
Messverstärker
4
Schalter und Potenzio-
meter zur Grob- und
Feineinstellung ZERO

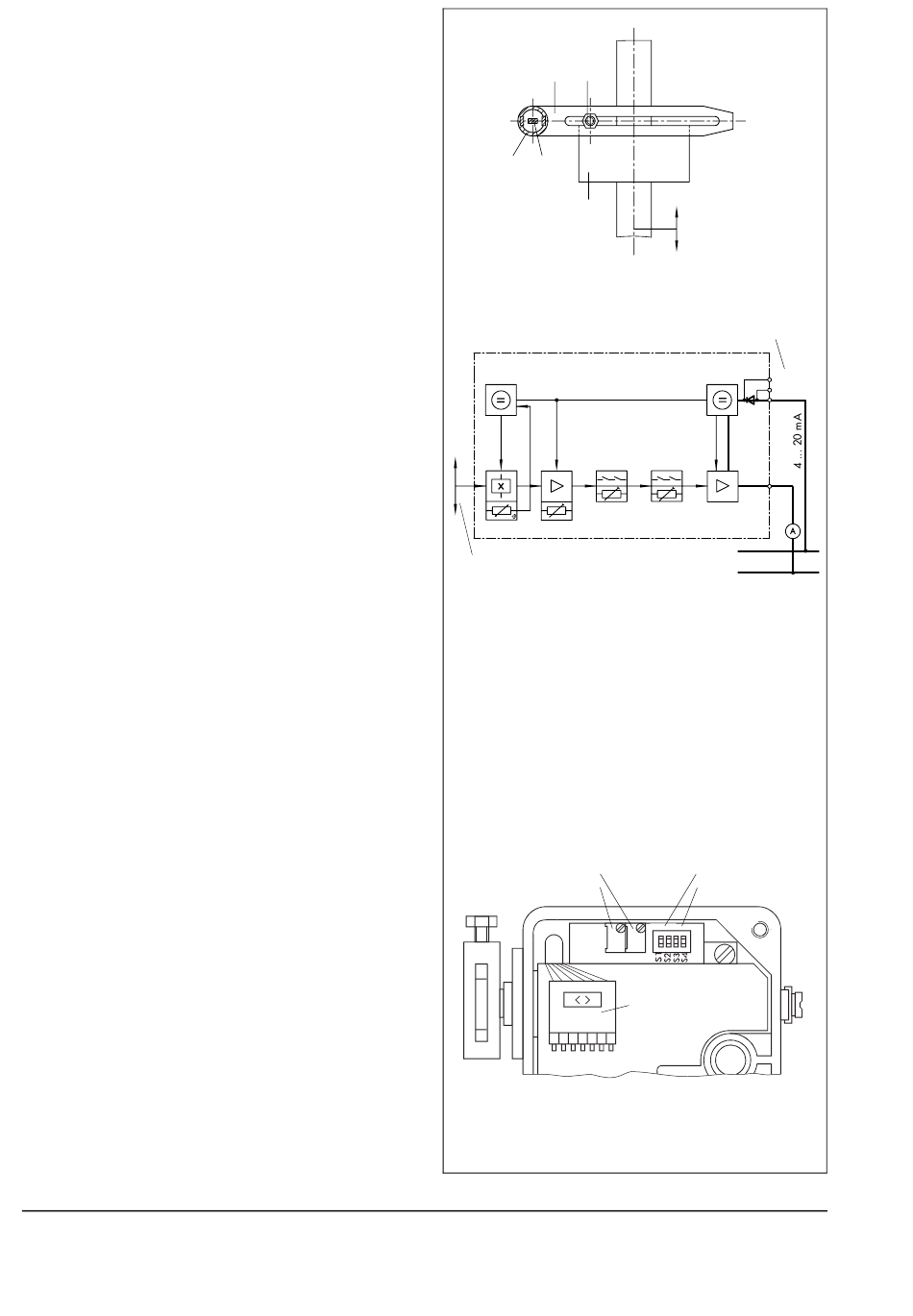

Bild 2 ⋅ Wirkbild
Feineinstellung
ZERO
SPAN
Bild 3 ⋅ Einsteller
Hub
Prüfklemmen
7
82
81
31
5
6
32
+
_
24 V
5
Schalter und Potenzio-
meter zur Grob- und
Feineinstellung SPAN
6
Endstufe
7
Konstantspannungsquelle
8
Konstantstromquelle
20
Platte zum Anbau an die
Antriebs- oder Kegel-
stange des Stellventils
Voreinstellung
SPAN
ZERO
ON
Stecker für Wirkrichtung
