Analoger Stellungsmelder Typ 4748
Anwendung
Stellungsmelder zum Anbau an Stellventile sowie an elektro-
pneumatische Stellungsregler Typ 4763 oder pneumatische
Stellungsregler Typ 4765 zur Umwandlung des Ventilhubs in ein
kontinuierliches Ausgangssignal von 4 bis 20 mA.
Für Ventilhübe von 7 bis 120 mm
Der Stellungsmelder ordnet dem Hub pneumatischer oder elek-
trischer Stellventile ein stetiges Ausgangssignal zwischen 4 und
20 mA zu. Wird dieses Signal z. B. auf ein Anzeigegerät
weitergeleitet, so erlaubt dies eine Kontrolle der augenblickli-
chen Hubstellung.
Anbau an Antriebe mit Gussrahmen (NAMUR) oder Doppel-
säulen nach DIN EN 60 534 sowie an i/p-Stellungsregler
Typ 4763 oder pneumatische Stellungsregler Typ 4765.
Weitere Merkmale sind
• großer Hubbereich
• umkehrbare Wirkrichtung
• beliebige Einbaulage
• besonders kleiner Schütteleinfluss
• kleine Hysterese
• Anschluss in Zweileitertechnik.
Ebenfalls lieferbar sind Ausführungen für explosionsgefährdete
Betriebsstätten in Zündschutzart Eigensicherheit EEx ia IIC T6.
Ausführungen und Artikelcode
Stellungsmelder
Ex-Schutz
nicht Ex
II 2 G EEx ia IIC T6 nach ATEX
II 3G EEx nA II T6 für Zone 2 nach ATEX
elektrische Anschlüsse
M20 x 1,5 schwarz (Kunststoff)
M20 x 1,5 blau (Kunststoff)
Zubehör
⁄
Adapter
1
NPT für die elektrischen Anschlüsse
2
Zugehöriges Übersichtsblatt
x 0 x
Typ 4748-
0
0
1
8
0
0
1
T 8350
Ausgabe März 2009
Typenblatt

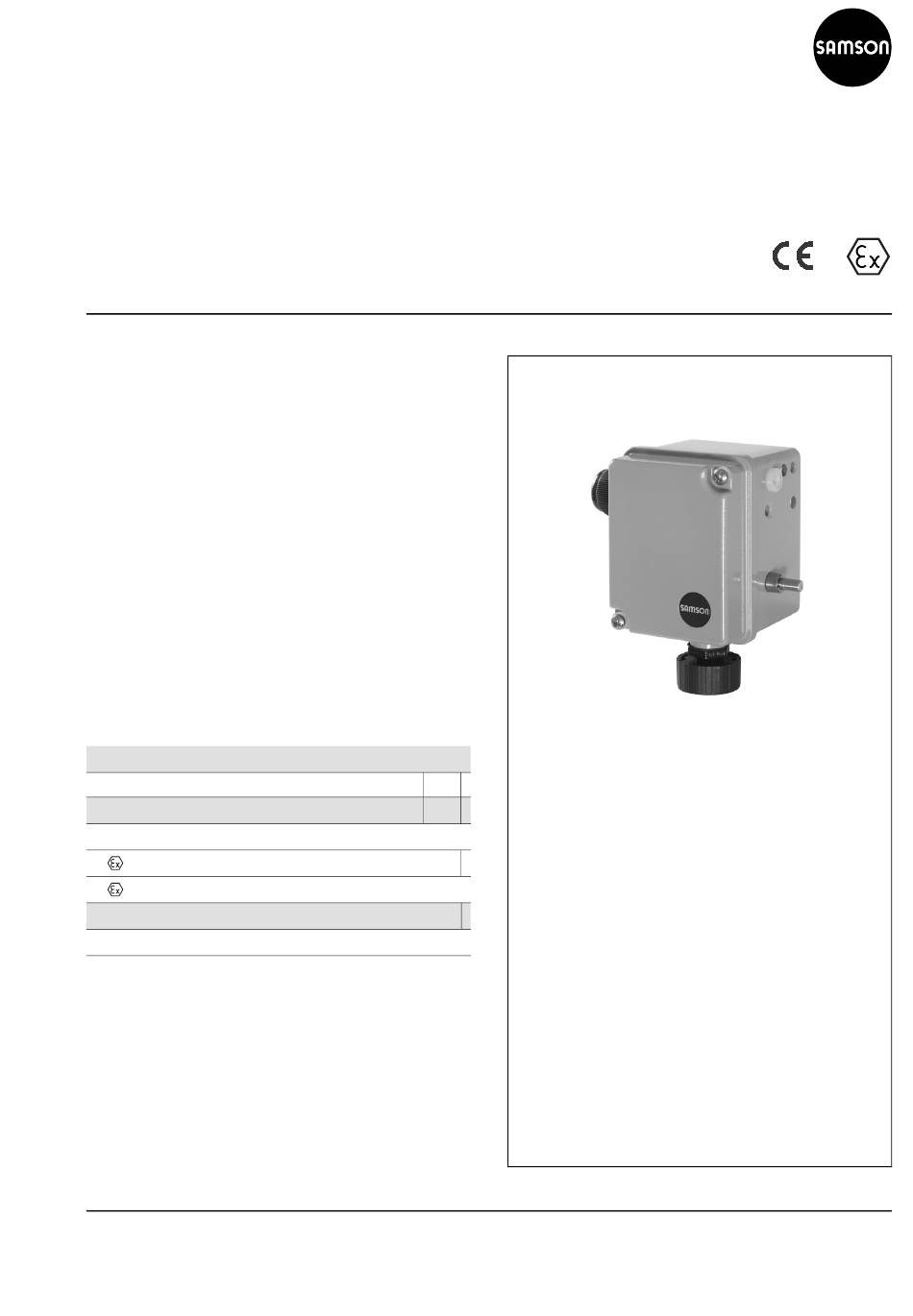

Bild 1 ⋅ Stellungsmelder Typ 4748
T 8363
