Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen.
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.
Seite 4
Deutsch Sicherheitshinweise Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

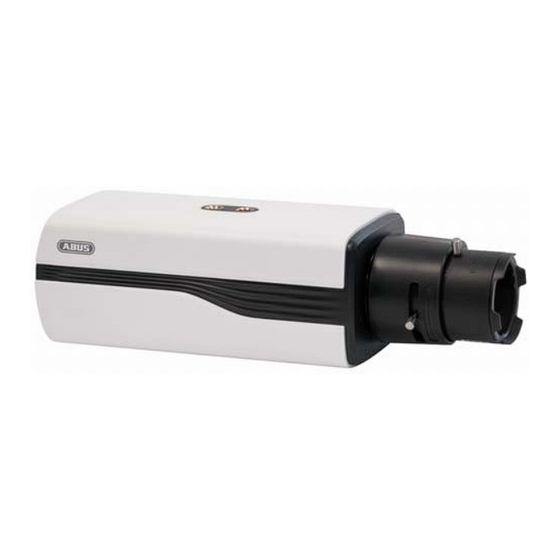

Deutsch 1. Bestimmungsgemäße Verwendung Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Sie liefert Videobilder in Full-HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät.
Deutsch 4. Beschreibung der Kamera Objektivfassung für CS-Mount Objektiv Mikrofon Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“) HD-TVI Videoausgang (BNC, Aufdruck „TVI“) Joystick für die Steuerung des Bildschirmmenüs (OSD) LED für Betriebsspannungsanzeige Masseanschluss Spannungsanschluss (12 VDC oder 24 VAC, 2-Pin Anschluss) Anschlüsse für Schalteingang, Schaltausgang, Tag-/Nachtumschaltung, RS-485 (OSD- Steuerung) Schalteingang (über Brücke zu „G“)
Deutsch 5.2. Stromversorgung ACHTUNG! Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen. Die Kameras erfordern eine 12 VDC oder 24 VAC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist nicht zu beachten! 5.3.
6.1. Öffnen des Bildschirmmenüs (OSD) Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann entweder über den Joystick in der Kamera oder über den ABUS HD-TVI DVR geöffnet werden. Ziehen Sie dazu die Bedienungsanleitung des ABUS HD-TVI DVR heran. 6.2. Beschreibung des Bildschirmmenüs (OSD) Durch Drücken auf die Taste für die OSD-Menü...
Seite 10
Deutsch HAUPTMENÜ HAUPTMENUE 1. SMART FOCUS ↓ 2. SCENE INDOOR 3. BLENDE 4. BELICHTUNG ↓ 5. BACKLIGHT 6. WEISSABGL. 7. TAG&NACHT AUTO 8. RAUSCHRED. ↓ 9. SPEZIAL ↓ 10. EINSTELLEN ↓ 11. RESET ↓ 12. AUSGANG ↓ SMART FOCUS Funktion Beschreibung SMART FOCUS Die Smart-Focus Funktion zeigt einen Zahlenwert für die Fokuseinstellung an.
Seite 11
Deutsch BELICHTUNG Funktion Beschreibung SHUTTER Einstellung für die Belichtungszeit AUTO: Automatische Anpassung der Belichtungszeit an die Umgebungsbedingungen. 1/50: Fester Belichtungszeit Einstellung für dem max. Verstärkungswert (Obergrenze) den die Kamera anwendet (0~15). Die Auswahl des Verstärkungswertes nimmt die Kamera automatisch vor. SENSIBILITÄT Einstellung für die Langzeitbelichtung.
Seite 12
Deutsch Steuertasten die Größe zu verändern. STANDARD: Drücken Sie ENTER, um alle Parameter der BLC Funktion auf Werkseinstellungen zu setzen. HSBLC Diese Funktion markiert Bereiche über einer bestimmten Helligkeitsstufe schwarz. Diese Funktion kann z.B. ausschließlich in der Nacht bei entgegenkommenden Fahrzeugscheinwerfern eingesetzt werden. Die Scheinwerfer werden in diesem Falls schwarz markiert.
Seite 13
Deutsch Kamerarückseite (D/N). Tagmodus: Die Anschlüsse D/N und G sind kurzgeschlossen (Brücke) Nachtmodus: Der Anschluss D/N ist nicht verbunden FARBE Die Kamera bleibt dauerhaft im Farbmodus. Der Infrarot-Schwenkfilter bleibt dauerhaft vor dem Objektiv, und die IR LEDs sind dauerhaft aus. Die Kamera bleibt dauerhaft im Schwarz/Weiß-Modus.
Seite 14
Deutsch SMART D-ZOOM: Automatischer digitaler Zoom auf einen wählbaren Bereich im Videobild, ausgelöst durch die kamerainterne Bewegungserkennung. AUSWAHL: Es können 2 Bereiche für die automatische digitale Zoomfunktion konfiguriert werden. Auswahl über die Tasten links/rechts. DARSTELLUNG: Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER kann anschließend die Position des Bereiches verändert werden.
Seite 15
Deutsch RS485 Einstellungen für die RS-485 Buskommunikation (OSD-Steuerung) KAMERA ID: Konfiguration der BUS ID (Standard ist ID=1, bei mehreren Geräten unterschiedliche IDs vergeben) ID ANZEIGE (AUS / EIN ): Anzeige der Kamera ID im Livebild Bei Aktivierung kann zusätzlich die Position der Anzeige eingestellt werden (ENTER) BAUDRATE: Baudrateneinstellung für den RS-485 Bus...
Deutsch 7. Wartung und Reinigung 7.1. Wartung Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn ...
