Infinity iB-16R
Installation
Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iB-16R. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Installation der Leuchte
Der Showtec Infinity iB-16R verwendet Osram Sirius HRI 330W Lampen (Bestellnr. 81016), wie sie von allen
gängigen Herstellern angeboten werden. Verwenden Sie ausschließlich geeignete Lampen.
In Zukunft werden eventuell neue Versionen angeboten, die andere Lampen verwenden. Beachten Sie
dafür das Etikett mit den technischen Daten.
Trennen Sie das Gerät immer vom Netz, bevor Sie eine Lampe ersetzen.
Ersetzen Sie die Lampen, wenn sie beschädigt oder durch Hitze verformt sind.
Es dürfen keine Lampen mit einer höheren Wattzahl verwendet werden! Diese Lampen erzeugen
Temperaturen, für die das Gerät nicht ausgelegt ist.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.
Lesen Sie sich immer die Sicherheitshinweise durch, die mit der Lampe geliefert werden.
Wenn Sie die Lampen mit öligen Händen anfassen, wird deren Lebensdauer beeinträchtigt. (Wenn Sie
das Glas der Glühbirne berühren, wischen Sie es mit einem sauberen, fusselfreien Tuch und
Reinigungsalkohol ab.)
Lesen Sie sich immer die Sicherheitshinweise am Anfang dieses Handbuchs durch, bevor Sie eine Lampe
ersetzten!!!
Lassen Sie die Lampe 20 Minuten lang abkühlen, bevor Sie sie ersetzen.

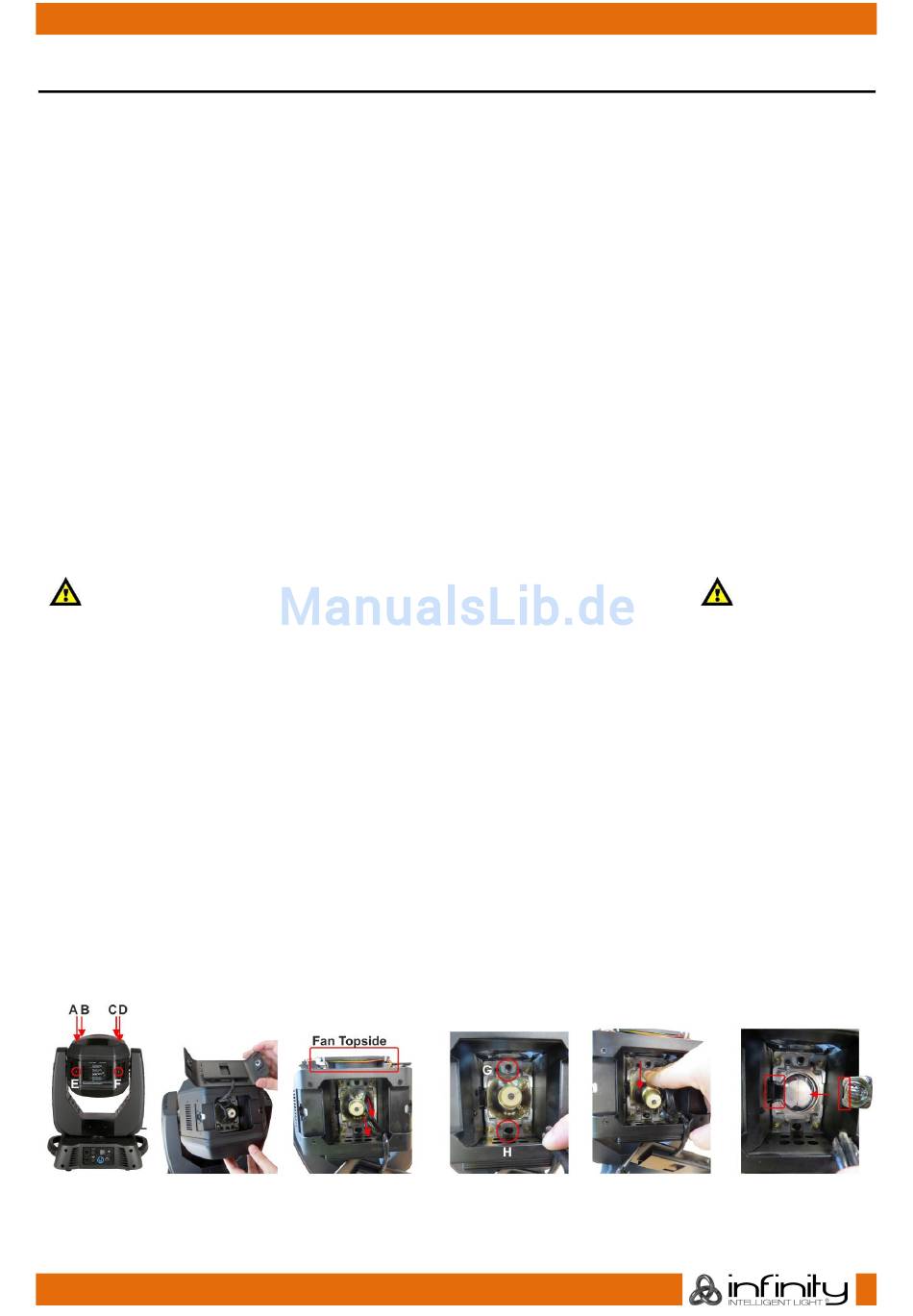

Vorgehen:
01) Lösen Sie die 4 Schrauben (A, B, C, D) auf der Gehäuseoberseite.
02) Entfernen Sie die Abdeckung. Stellen Sie sicher, dass es sich um die richtige Seite handelt. Auf der
Oberseite sollte sich der Ventilator für die Kühlung befinden.
03) Lösen Sie die 2 Schrauben (E,F) auf der Rückseite des Gehäuses.
04) Entnehmen Sie vorsichtig das kleine Metallgehäuse auf der Rückseite.
05) Ziehen Sie vorsichtig die zwei schwarzen Kabel von der Lampe ab.
06) Sie haben nun freie Sicht auf die Lampe in ihrer Fassung.
07) Drücken Sie die Lampe mit ein wenig Kraft nach unten (roter Pfeil). Die Oberseite der Lampe rutscht
nun aus der Fassung. Kippen Sie die Lampe vorsichtig an und entnehmen Sie sie.
08) Achten Sie bei der Installation einer neuen Lampe darauf, dass sie wie abgebildet positioniert wird.
09) Lesen Sie Gebrauchsanweisung der Lampe. Berühren Sie nicht das Glühbirnenglas. (Siehe Abbildung
3.) Wenn Sie die Lampen mit öligen Händen anfassen, wird deren Lebensdauer beeinträchtigt.
(Wenn Sie das Glas der Glühbirne berühren, wischen Sie es mit einem sauberen, fusselfreien Tuch und
Reinigungsalkohol ab.)
10) Stecken Sie die Lampe in die Lampenfassung. Sie können den Abstand der Lampe zur Linse mit den
2 Schrauben (H,H) über der Lampe einstellen.
11) Bringen Sie die Lampenabdeckung wieder an und ziehen Sie die Schrauben gut fest.
1, 2, 3
Bestellnummer: 41532
4
5
6
10
7
8
Abb. 03
