Anschließen Eines Melders; Prüfen Der Verkabelung - Fireclass Fc450Ib Kurzanleitung

POSIZIONAMENTO FORI
PER VITI
SCREW LOCATING HOLES
MONTAGELÖCHER

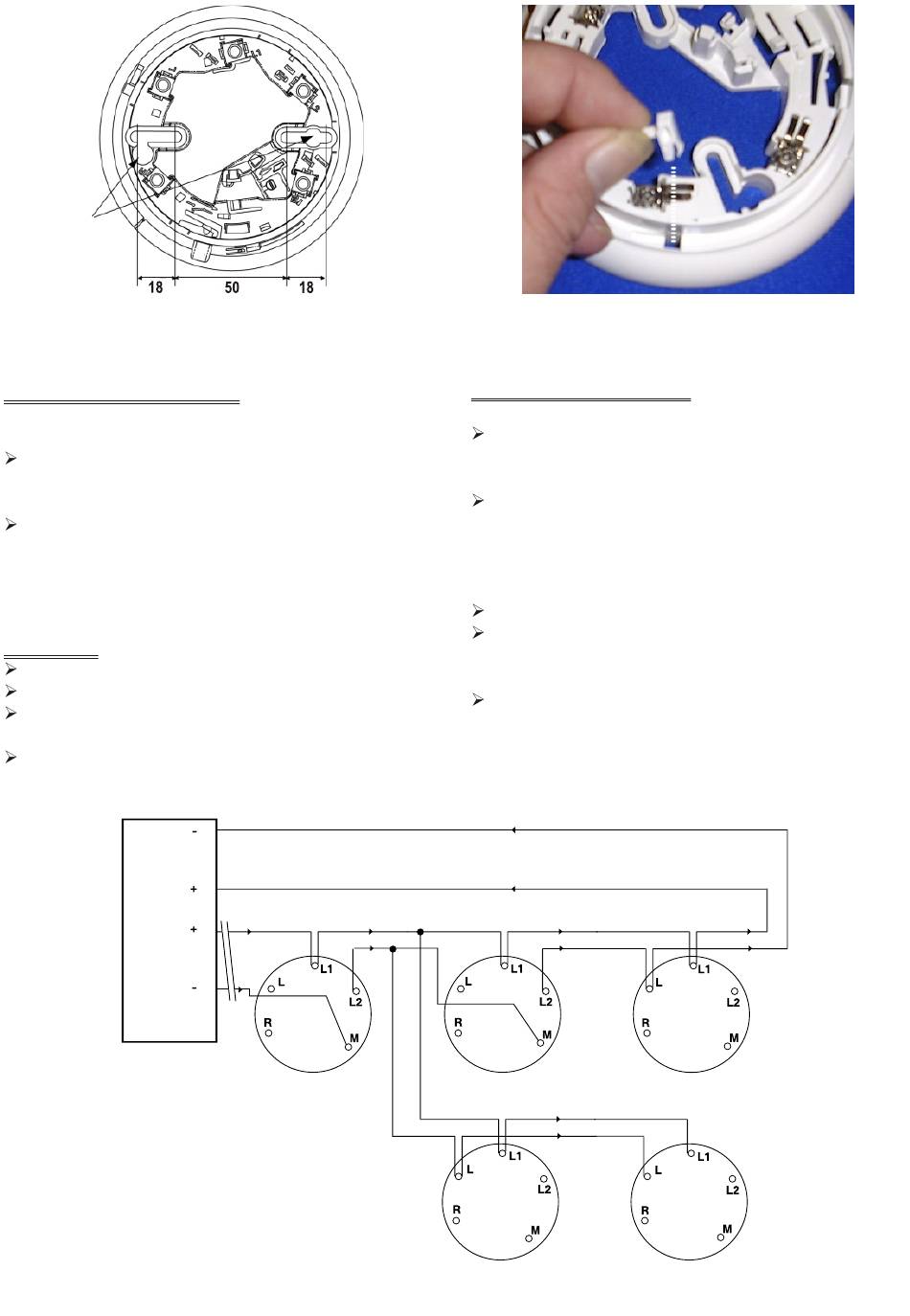

Abb. 2: Montagelöcher
ANSCHLIEßEN EINES MELDERS
Montieren Sie zuerst die optionale Sperre, falls benötigt.
Gehen Sie dann wie folgt vor:
Setzen Sie den Melder auf den Meldersockel auf und drehen
Sie ihn im Uhrzeigersinn bis er vollständig in die
Betriebsposition einrastet (die Markierungen stimmen überein).
Durch Drehen gegen den Uhrzeigersinn bei gleichzeitigem Drücken
des Stiftes seitlich im Sockel wird der Melder in die Parkposition
gebracht. Das heißt, der Melder hat keinen elektrischen Kontakt
mehr mit der Ringleitung. Die Ringleitung kann geprüft werden,
ohne dass der Melder entfernt werden muss.
ANSCHLUSS
Die Verkabelung muss entsprechend DIN und VdS erfolgen.
Alle Leiter müssen erdfrei sein.
Stellen Sie die korrekte Polarität der Verkabelung sicher, bevor
Sie den Meldersockel an die Meldelinie anschließen.
Abb.4 zeigt eine typische Verkabelung der FC Meldersockel 5"
mit Iso la tor.
FC
Abb. 4: Anschlussschema
L1
RIGHT
L1
L1
LEFT
L1
FC450IB
Abb. 3: Einstecken der optionalen Sperre
PRÜFEN DER VERKABELUNG
Gehen Sie zur Leitungsprüfung wie folgt vor:
Schließen Sie an einer Stelle der Ringleitung eine Spannung
von 20 - 40 V mit einer maximalen Stromstärke von 100 mA an
(Polarität beachten).
Schließen Sie einen Spannungsmesser an einer anderen
Stelle der Ringleitung oder an einen Meldersockel an, um die
Leitung zwischen diesen beiden Punkten zu prüfen.
Wenn keine Spannung angezeigt wird, können folgende
Ursachen vorliegen:
Drahtbruch oder unvollständige Verkabelung.
Falsche Polung der Spannung. Kurzschlussisolatoren
reagieren wie bei einem Kurzschluss, wenn sie mit falscher
Polarität angeschlossen werden.
Kurzschluss in der Ringleitung.Tritt dies zwischen zwei
Kurzschlussisolatoren auf, wird dieser Teil der Leitung von der
restlichen Leitung abgetrennt.
FC450IB
5B
5B
5B
