2.5 Stromanschlüsse

Anschluss an das Stromnetz

Die Therme wird an eine einphasige Stromzuleitung 230 Volt – 50 Hz angeschlossen.
Die elektrische Sicherheit des Gerätes ist nur dann gewährleistet, wenn es an eine effi ziente, den
geltenden Sicherheitsvorschriften entsprechende Erdung angeschlossen wird.
Lassen Sie die Funktionstüchtigkeit und Angemessenheit der Erdung von qualifiziertem
Fachpersonal überprüfen. Der Hersteller ist nicht haftbar für eventuelle Schäden, die durch eine
nicht geerdete Anlage verursacht werden.
Lassen Sie außerdem überprüfen, ob die elektrische Anlage der maximalen Stromaufnahme
des Gerätes entspricht. Diese ist am Typenschild der Kombitherme angegeben. Insbesondere
ist sicherzustellen, dass der Kabelquerschnitt der Anlage der Stromaufnahme des Gerätes
entspricht.
Die Kombitherme ist vorverdrahtet und mit einer Reihe von Steckverbindern versehen, an denen das
eventuelle Zubehör wie Umwälzpumpen, Mischventile sowie die elektronische Temperaturregeleinheit
(siehe Elektroschaltpläne) angeschlossen wird. Ferner ist sie mit einem Steckverbinder für den Anschluss
am Stromnetz ausgestattet. Die Netzanschlüsse müssen mit festem Anschluss ausgeführt, und mit
einem zweipoligen Schalter versehen werden, dessen Kontakte einen Öffnungsweg von mindestens 3
mm haben. Zwischen Kombitherme und Stromzuleitung sind Schmelzsicherungen mit Stromfestigkeit
max. 3 A, zu installieren. Beim Anschluss an das Stromnetz muss unbedingt die korrekte
Polung eingehalten werden (NETZ: braunes Kabel / NEUTRALLEITER: blaues Kabel / ERDUNG:
gelb-grünes Kabel).
Zugang zur elektrischen Klemmenleiste und zu den internen Bauteilen des
Bedienfelds

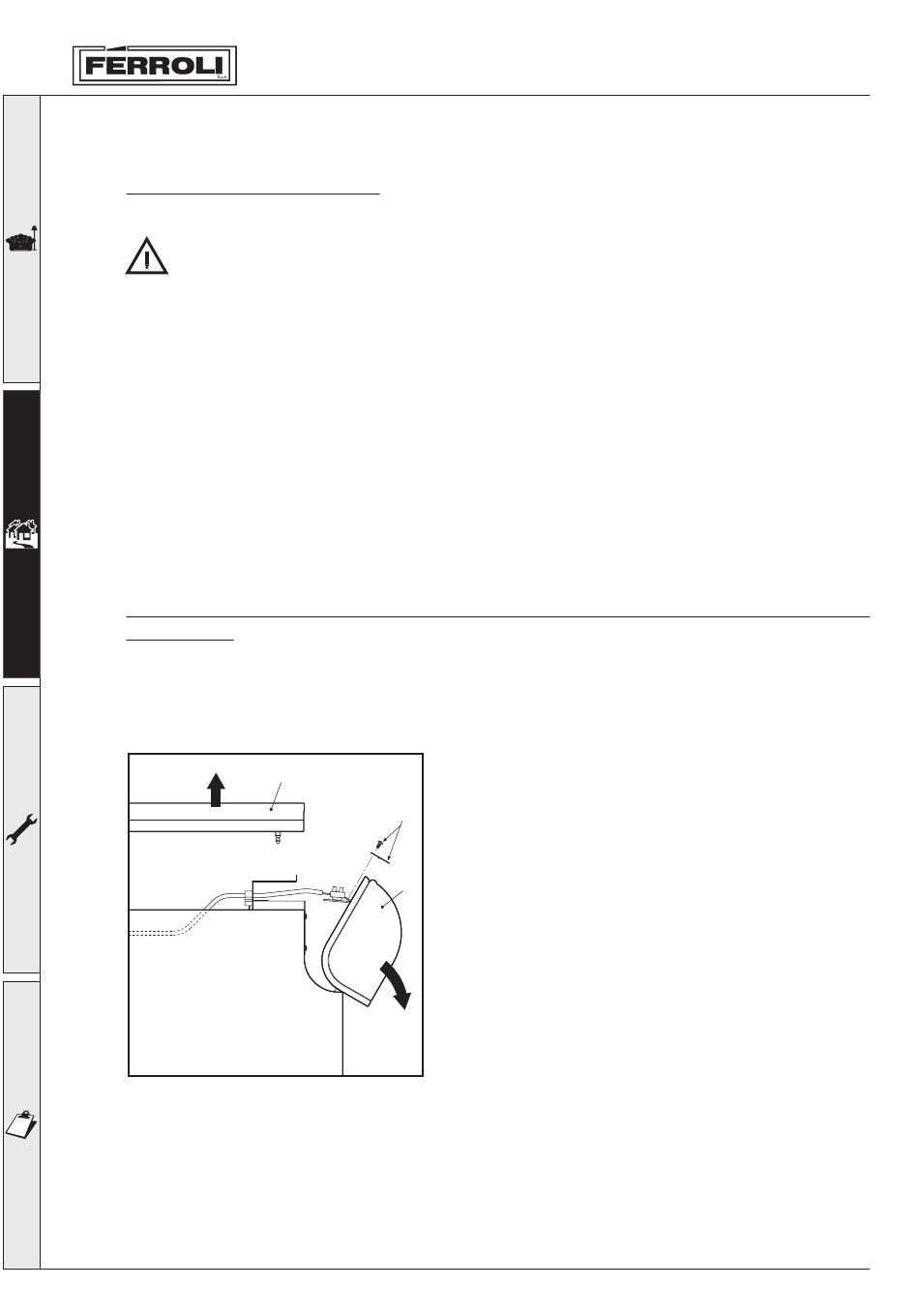

Um Zugang zu den elektrischen Bauteilen im Bedienfeld zu haben, ist die auf Abb. 3 dargestellte
Sequenz zu befolgen.
Die Anordnung der Klemmen für die verschiedenen Anschlüsse kann den Elektroschaltplänen im
Kapitel technische Daten entnommen werden.
10
1
2
3
Abb. 3
Pegasus LN 2S
Legende / Sequenz
1
Abdeckung der Kombitherme
2
Befestigungsschraube und -platte
3
Bedienfeld
(119÷289)
