3B SCIENTIFIC ® PHYSICS
230 V, 50/60 Hz 1000820
115 V, 50/60 Hz 1000819
Bedienungsanleitung
12/16 JS/ALF
Die Wärmepumpe D dient zur anschaulichen
Darstellung der Funktionsweise eines Kühl-
schranks bzw. einer elektrischen Kompressi-
onswärmepumpe. Sie besteht aus einem Kom-
pressor (Verdichter) mit Antriebsmotor, einem
Verflüssiger, einem Entspannungsventil und
einem Verdampfer und ist als Luft-Wasser- oder
Wasser-Wasser-Wärmepumpe einsetzbar.
Ihre Komponenten sind durch Kupferrohre zu
einem geschlossenen System verbunden auf
einem Grundbrett aufgebaut und können dank
der übersichtlichen Anordnung unmittelbar mit
der Abfolge der Zustandsänderungen im Kreis-
prozess der Wärmepumpe in Verbindung ge-
bracht werden. Verdampfer und Verflüssiger
sind als Kupferrohrwendeln ausgebildet und
tauchen in je einen Wasserbehälter ein, der als
Reservoir zur Bestimmung der aufgenommenen
bzw. abgegebenen Wärme dient. Zwei Digital-
thermometer ermöglichen die hierzu notwendige
Temperaturmessung in den beiden Wasserbe-
Wärmepumpe D
1. Beschreibung
hältern.
Um den Aggregatzustand des Arbeitsmittels
beobachten zu können, ist die Wärmepumpe
hinter dem Verdampfer und hinter dem Verflüs-
siger mit einem Schauglas ausgestattet. Zwei
große Manometer zeigen den Druck jeweils vor
und hinter dem Entspannungsventil an. In den
Netzspannungsanschluss integriert ist ein digita-
ler Energiemesser zur Bestimmung der Be-
triebsdauer, der Netzspannung, der aktuellen
Leistungsaufnahme und der elektrischen Arbeit.
Ein Überdruck-Schutzschalter trennt die Wär-
mepumpe bei einem Überdruck von 15 bar vom
Netz.
Die Wärmepumpe D wird in zwei Ausführungen
geliefert. Die Wärmepumpe mit der Artikelnum-
mer 1000820 ist für eine Netzspannung von
230 V (±10 %), 50 Hz ausgelegt, die Wärme-
pumpe mit der Artikelnummer 1000819 für
115 V (±10 %), 60 Hz.

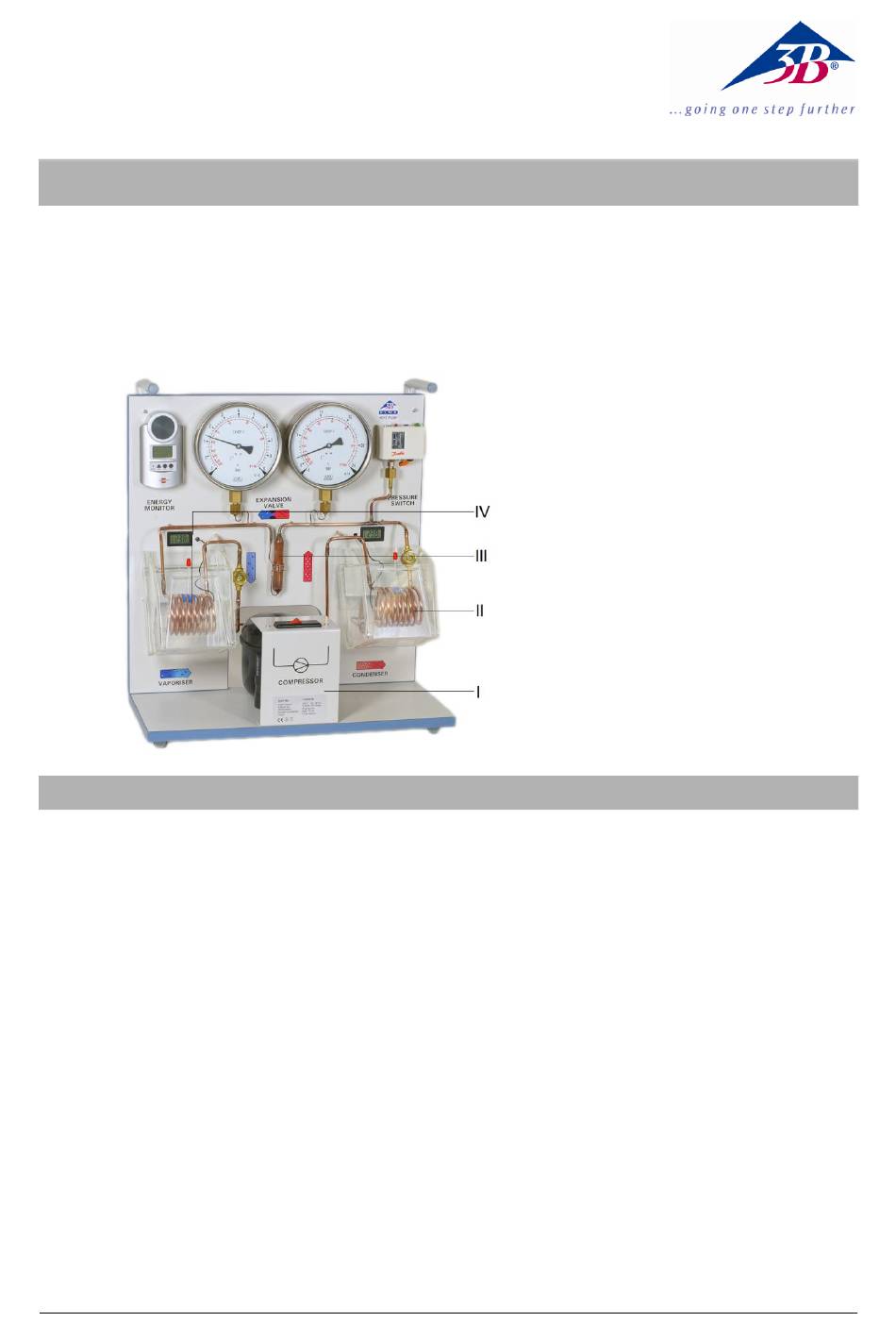

1
I
Kompressor
II Verflüssiger
III Entspannungsventil
IV Verdampfer
