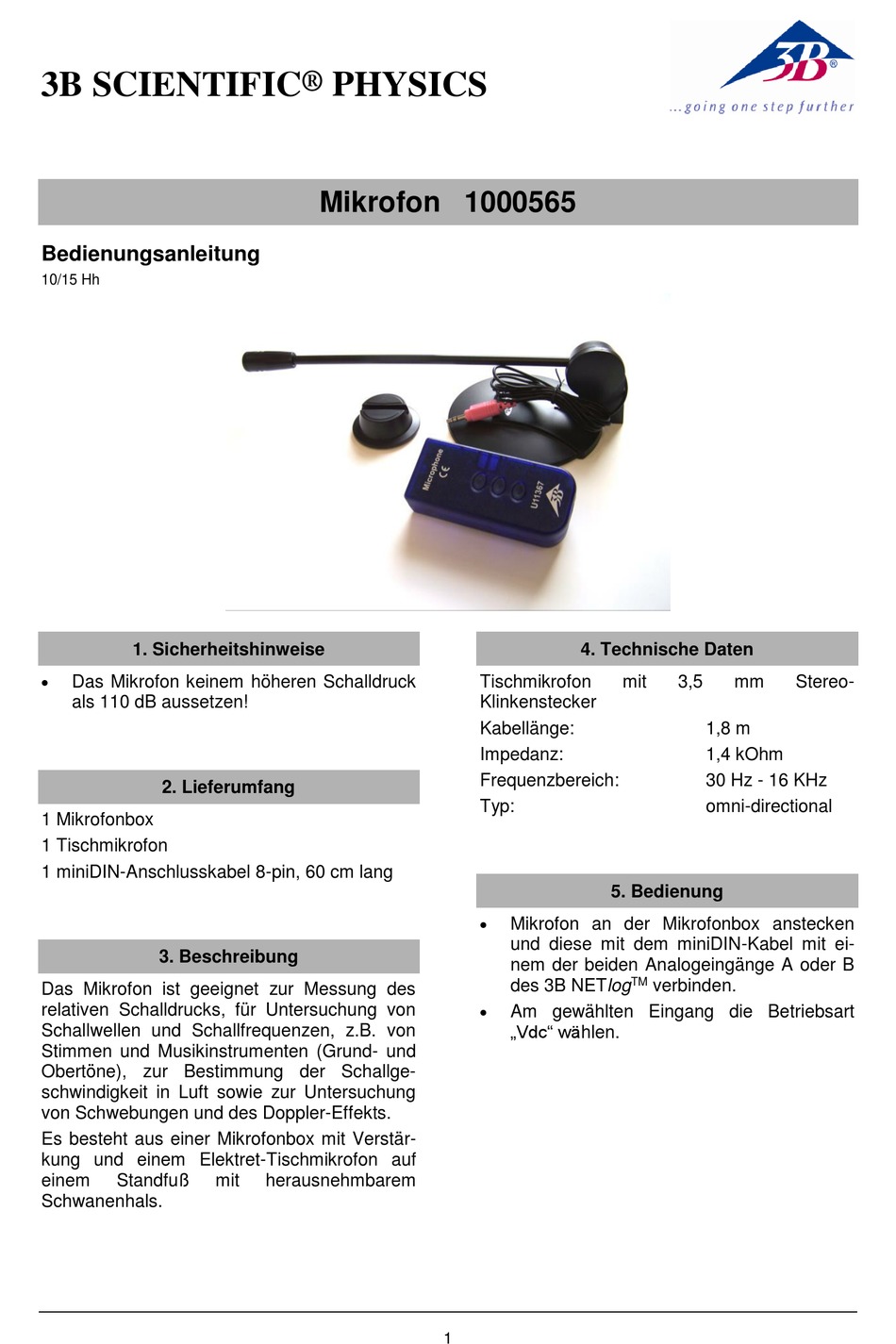

3B SCIENTIFIC PHYSICS 1000565 Bedienungsanleitung

3B SCIENTIFIC
Bedienungsanleitung
10/15 Hh
1. Sicherheitshinweise

Das Mikrofon keinem höheren Schalldruck
als 110 dB aussetzen!
2. Lieferumfang
1 Mikrofonbox
1 Tischmikrofon
1 miniDIN-Anschlusskabel 8-pin, 60 cm lang
3. Beschreibung
Das Mikrofon ist geeignet zur Messung des
relativen Schalldrucks, für Untersuchung von
Schallwellen und Schallfrequenzen, z.B. von
Stimmen und Musikinstrumenten (Grund- und
Obertöne), zur Bestimmung der Schallge-
schwindigkeit in Luft sowie zur Untersuchung
von Schwebungen und des Doppler-Effekts.
Es besteht aus einer Mikrofonbox mit Verstär-
kung und einem Elektret-Tischmikrofon auf
einem Standfuß
Schwanenhals.
® PHYSICS
Mikrofon 1000565
mit herausnehmbarem
4. Technische Daten
Tischmikrofon
Klinkenstecker
Kabellänge:
Impedanz:
Frequenzbereich:
Typ:
5. Bedienung

Mikrofon an der Mikrofonbox anstecken
und diese mit dem miniDIN-Kabel mit ei-
nem der beiden Analogeingänge A oder B
des 3B NETlog

Am gewählten Eingang die Betriebsart
„Vdc" wählen.
1
mit 3,5 mm
1,8 m
1,4 kOhm
30 Hz - 16 KHz
omni-directional
TM
verbinden.
Stereo-
