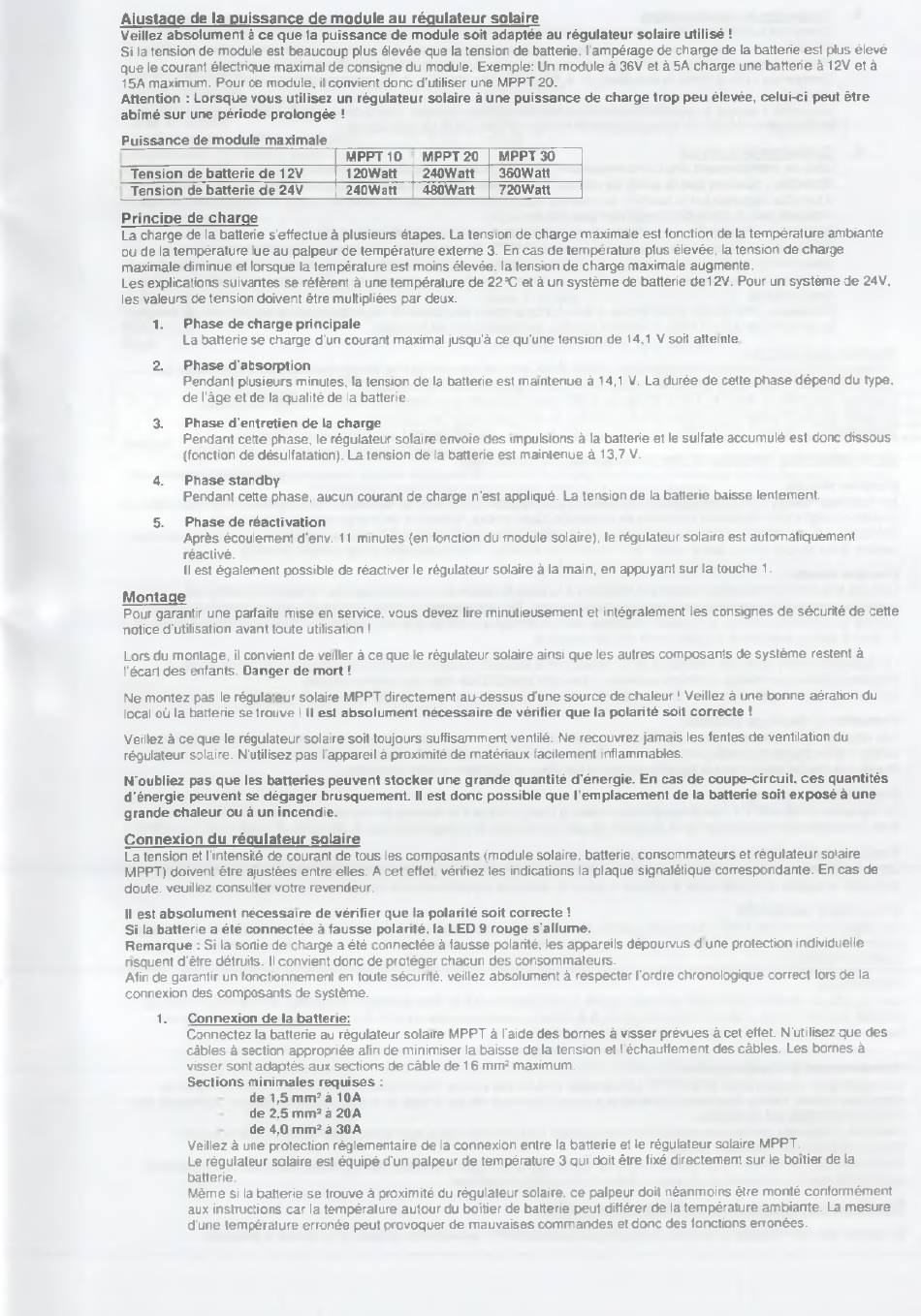

A iu s ta a e de la p u issan ce d e m odule au ré g u la te u r so la ire
Veillez absolument à ce que la puissance de module soit adaptée au régulateur solaire utilisé !
S i la tension de module est beaucoup plus élevée que la tension de batterie, l'ampérage de charge de la batterie est plus élevé
que le courant électrique maximal de consigne du module. Exemple: Un m odule à 36V et à 5A charge une batterie à 12V et à
15A maximum. Pour ce module, il convient donc d'utiliser une MPPT 20.
Attention : Lorsque vous utilisez un régulateur solaire à une puissance de charge trop peu élevée, celui-ci peut être
abîmé sur une période prolongée !
Puissance de module maximale
Tension de batterie de 12V
Tension de batterie de 24V
Principe de charge
La charge de la batterie s'effectue à plusieurs étapes. La tension de charge maximale est fonction de la tem pérature ambiante
ou de la tem pérature lue au palpeur de tem pérature externe 3. En cas de température plus élevée, la tension de charge
maximale diminue et lorsque la température est moins élevée, la tension de charge maximale augmente.
Les explications suivantes se réfèrent à une tem pérature de 22 =C et à un systèm e de batterie de12V. Pour un système de 24V,
les valeurs de tension doivent être m ultipliées par deux.
1. Phase de charge p rin cip a le
La batterie se charge d'un courant maximal jusqu'à ce qu'une tension de 14,1 V soit atteinte.
2. Phase d 'abso rp tio n
Pendant plusieurs minutes, la tension de la batterie est maintenue à 14,1 V. La durée de cette phase dépend du type,
de l'âge et de la qualité de la batterie.
3. Phase d 'entretien de la charge
Pendant cette phase, le régulateur solaire envoie des impulsions à la batterie et le sulfate accumulé est donc dissous
(fonction de désulfatation). La tension de la batterie est maintenue à 13,7 V.
4. Phase standby
Pendant cette phase, aucun courant de charge n'est appliqué. La tension de la batterie baisse lentement.
5. Phase de ré a ctiva tio n
Après écoulement d'env. 11 minutes (en fonction du module solaire), le régulateur solaire est automatiquement
réactivé.
Il est également possible de réactiver le régulateur solaire à la main, en appuyant sur la touche 1.

Montage

Pour garantir une parfaite mise en service, vous devez lire m inutieusement et intégralement les consignes de sécurité de cette
notice d'utilisation avant toute utilisation I
Lors du montage, il oonvient de veiller à ce que le régulateur solaire ainsi que les autres composants de système restent à
l'écart des enfante. D anger de m o rt !
Ne montez pas le régula:eur solaire MPPT directem ent au-dessus d'une source de chaleur ! Veillez à une bonne aération du
local où la batterie se trouve ! Il est absolum ent nécessaire de v é rifie r que la p o la rité so it co rrecte !
Veillez à ce que le régulateur solaire soit toujours suffisamment ventilé. Ne recouvrez jam ais les fentes de ventilation du
régulateur solaire. N'utilisez pas l'appareil à proxim ité de matériaux facilem ent inflammables.
N'oubliez pas que les b a tte rie s peuvent sto cke r une grande qu a n tité d 'é n erg ie. En cas d e co u p e -circu it, ce s quantités
d 'énergie peuvent se dégager bru squ e m e n t II est donc p ossible que l'em placem ent de la batterie s o it exposé à une
grande ch aleur ou à un incendie.
C o n n exio n d u ré g u la te u r s o la ire
La tension et l'intensité de courant de tous les composants (module solaire, batterie, consommateurs et régulateur solaire
MPPT) doivent être ajustées entre elles. A cet effet, vérifiez les indications la plaque signalétique correspondante. En cas de
doute, veuillez consulter votre revendeur.
Il est absolum ent nécessaire de v é rifie r que la p o la rité s o it correcte !
S i la batterie a été connectée à fausse p o la rité , la LED 9 rouge s'allum e.
Rem arque : Si la sortie de charge a été connectée à fausse polarité, les appareils dépourvus d une protection individuelle
risquent d'être détruits. Il convient donc de protéger chacun des consommateurs.
Afin de garantir un fonctionnement en toute sécurité, veillez absolument à respecter l'ordre chronologique correct lors de la
connexion des composants de système.
1. C onnexion de la ba tte rie:
Connectez la batterie au régulateur solaire MPPT à l'aide des bornes à visser prévues à cet effet. N 'utilisez que des
câbles à section appropriée afin de m inim iser la baisse de la tension et réchauffem ent des câbles. Les bornes à
visser sont adaptés aux sections de câble de 16 mm2 maximum.
S ections m inim ales requises :
de 1,5 m m 2 à 10A
de 2,5 m m 2 à 20A
de 4,0 m m 2 à 30A
Veillez à une protection réglementaire de la connexion entre la batterie et le régulateur solaire MPPT.
Le régulateur solaire est équipé cfun palpeur de température 3 qui doit être fixé directem ent sur le boîtier de la
batterie.
Même si la batterie se trouve à proximité du régulateur solaire, ce palpeur doit néanmoins être monté conformément
aux instructions car la température autour du boîtier de batterie peut différer de la tem pérature ambiante. La mesure
d'une tem pérature erronée peut provoquer de mauvaises commandes et donc des fonctions erronées.
M PPT10 MPPT 20 MPPT 30
120Watt 240W att 360Watt
240Watt 480Watt 720Watt
