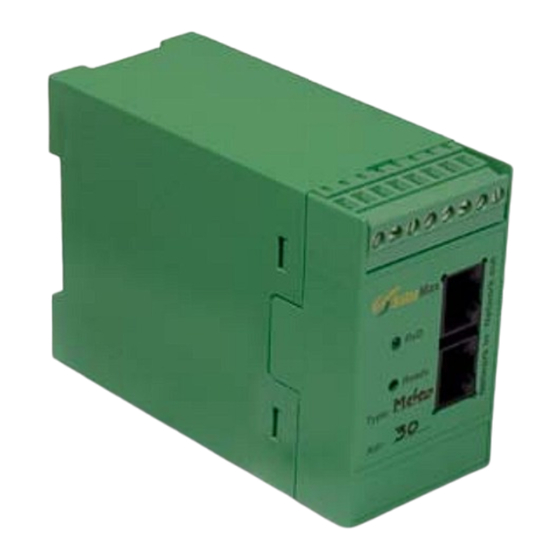

SolarMax MaxCount Gerätedokumentation
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SolarMax MaxCount
Inhaltszusammenfassung für SolarMax MaxCount

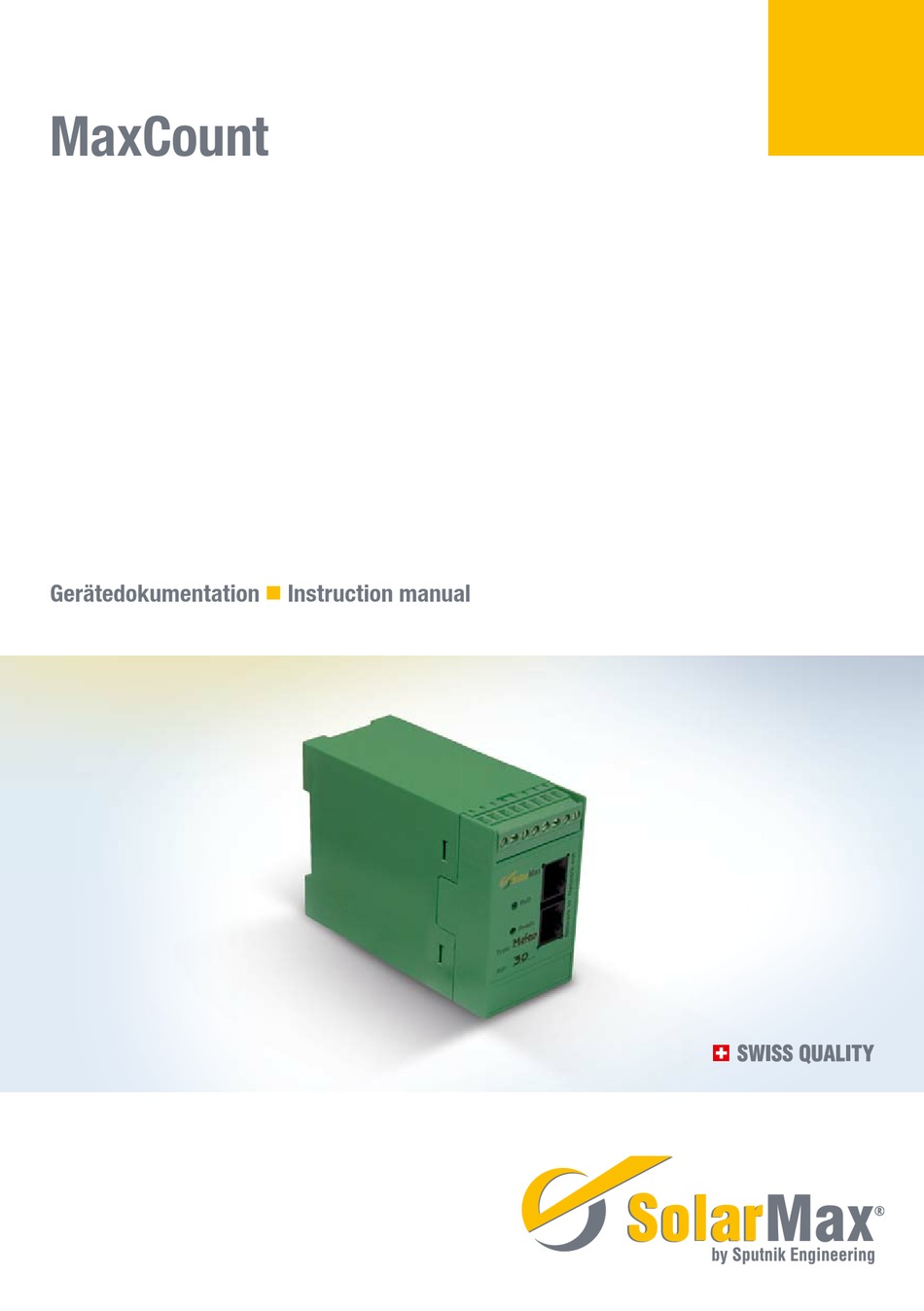

- Seite 1 MaxCount Gerätedokumentation Instruction manual...
-
Seite 2: Inhaltsverzeichnis
Verwendete Symbole Sicherheitshinweise Bestimmungsgemäße Verwendung Beschreibung Genauigkeit und Auflösung Installation & Inbetriebnahme Lieferumfang überprüfen Geräteadresse ändern MaxCount an das MaxComm-Netzwerk anschließen MaxCount an die Stromzähler anschließen Konfiguration Gerätekonfiguration mit MaxTalk pro Gerätekonfiguration mit MaxWeb xp Bedienung Systemwerte mit MaxTalk abrufen 6.1.1 Messwerte 6.1.2... - Seite 3 Störungsbehebung SolarMax Service Center Entsorgung Technische Daten Garantie...
-
Seite 4: Hinweise Zur Vorliegenden Gerätedokumentation
1 Hinweise zur vorliegenden Gerätedokumentation Diese Gerätedokumentation beschreibt das MaxCount-Kommunikationsmodul; eine MaxComm Zubehörkomponente. Lesen Sie diese Gerätedokumentation, bevor Sie MaxCount in Betrieb nehmen. Andere als in dieser Anleitung beschriebene Arbeiten dürfen an MaxCount und den daran angeschlossenen Komponenten nicht durchgeführt werden. Zielgruppe Diese Gerätedokumentation richtet sich an den Installateur (oder verantwortliche Elektro-... -
Seite 5: Sicherheitshinweise
Solche Stromzähler liefern pro kWh eingespeister Energie eine definierte Anzahl Impulse, welche MaxCount erfasst und in Tages-, Monats-, Jahres- und Totalerträge umrechnet. Die von MaxCount erfassten Daten lassen sich mit dem Datenlogger MaxWeb xp oder mit der Kommunikationssoftware MaxTalk auslesen. -
Seite 6: Genauigkeit Und Auflösung
HINWEIS Ein von MaxCount ermittelter Zählerstand dient nur der Information. Bei Abweichun- gen zwischen dem Stromzähler und dem von MaxCount ermittelten Wert gilt immer der Zählerstand des Stromzählers. Genauigkeit und Auflösung Auflösung: 0.1 kWh Zählbereich: 0.0 … 214’748‘364.0 kWh Genauigkeit: MaxCount folgt der Genauigkeit des Stromzählers mit +/- 0.2 kWh 4 Installation &... - Seite 7 Datenkommunikation! 4. Setzen Sie den Deckel wieder auf. Achten Sie darauf, dass die Leuchtdioden in die Bohrungen passen und dass die Verriegelungslaschen im Gehäuse einrasten. 5. Korrigieren Sie die Geräteadresse auf dem Gehäusedeckel. 6. Schliessen Sie MaxCount wieder an.
-
Seite 8: Maxcount An Das Maxcomm-Netzwerk Anschließen
Der Anschluss an das MaxComm-Netzwerk ist in Abschnitt 4.4; Seite 10 abgebildet. 1. Montieren Sie MaxCount am gewünschten Standort auf einer TS35-Hutschiene. 2. Verbinden Sie MaxCount mittels der RJ45-Buchsen mit den anderen Geräten im MaxComm Netzwerk. MaxCount nimmt den Betrieb auf: Die rote LED leuchtet;... - Seite 9 Vorgehen 1. Verbinden Sie Anschluss „S0+“ des Stromzählers mit Anschluss „5“ oder „6“ von MaxCount. Wenn Sie nur einen Stromzähler anschließen, verwenden Sie Anschluss „5“. 2. Verbinden Sie Anschluss „S0–„ des Stromzählers mit Anschluss „2“ (GND) von MaxCount. Anschluss MaxCount Stromzähler 2 (Zähler B)
-
Seite 10: Konfiguration
5 Konfiguration Alle Impulszähler von MaxCount sind ab Werk auf Null (0) gesetzt. Die MaxCount-interne Uhr ist auf die aktuelle Zeit eingestellt. HINWEIS Beachten Sie, dass die Uhr keine automatische Sommer-/Winterzeit-Umstellung vor- nimmt! Sie müssen die Zählerwerte von MaxCount auf den Stand des Stromzählers stellen, damit die Zählerstände übereinstimmen. -
Seite 11: Gerätekonfiguration Mit Maxweb Xp
Energiezähler (Stromzähler) ein. 3. Geben Sie unter „Skalierung“ die Skalierungswerte für die Impulszähler ein (Impulse pro kWh). 4. Aktualisieren Sie, falls nötig, die Uhrzeit von MaxCount, indem Sie bei „Systemzeit setzen“ auf Set klicken. 6 Bedienung Mit MaxWeb xp oder mit der frei erhältlichen Kommunikationssoftware MaxTalk lassen sich alle MaxCount-spezifischen Systemwerte, d.h. -
Seite 12: Statistik
Die Parameter, Beschreibungen und Einheiten entsprechen jenen unter „Stromzähler 1. 6.1.3 Einstellungen Allgemein Parameter Beschreibung Einheit Jahr Aktuelles Jahr der MaxCount-Uhr Monat Aktueller Monat der der MaxCount-Uhr Aktueller Tag der MaxCount-Uhr Stunden Aktuelle Stunde der der MaxCount-Uhr Minuten Aktuelles Minute der der MaxCount-Uhr Kommunikation Parameter Beschreibung Einheit Geräteadresse... -
Seite 13: Information
Eingetragener Name des Geräts Beschreibung Eingetragene Kurzbeschreibung / Notizen zum Gerät Geräteadresse Siehe Abschnitt 6.1.3 Kommunikation ; Seite 13 Systemwerte mit MaxWeb xp abrufen Der Gerätespeicher von MaxCount lässt sich mit MaxWeb xp abrufen. Der Gerätespeicher zeigt folgende Informationen: Energiezähler Parameter Beschreibung Einheit Zähler A heute... -
Seite 14: Gerätestatus
Software Software-Version Adresse Eingestellte Geräteadresse Aktuelle Uhrzeit der MaxCount-Uhr 7 Störungsbehebung Sollte das Modul nicht wie erwartet funktionieren, überprüfen Sie bitte folgende Punkte: Ist die Verbindung zwischen Sensor und Kommunikationsmodul korrekt verdrahtet? Leuchtet die Ready-LED auf dem Kommunikationsmodul? Falls nein, liegt ein Ver- drahtungsfehler im MaxComm Netzwerk vor. -
Seite 15: Solarmax Service Center
SolarMax Service Center Bei technischen Fragen oder Problemen steht Ihnen unser Service Center gerne zur Verfü- gung. Bei Fragen zu Störungen von MaxCount benötigen wir von Ihnen folgende Angaben: Installationsort Informationen zur vorliegenden Störung Erreichbarkeit Montag bis Freitag von 8:00 bis 17:00 Uhr... -
Seite 16: Entsorgung
8 Entsorgung Bitte entsorgen Sie MaxCount nach den zu diesem Zeitpunkt am Installationsort gelten- den Entsorgungsvorschriften für Elektronikschrott. 9 Technische Daten Abmessungen (B x H x T) 45 mm x 75 mm x 105 mm Gewicht 150 Gramm Montage auf TS35-Hutschiene... -
Seite 17: Garantie
10 Garantie Garantie Sputnik Engineering AG (nachstehend: Sputnik) garantiert die einwandfreie Funktion und Mangel- freiheit ihrer Geräte für eine bestimmte, geräteweise festgelegte Garantiedauer. Diese berechnet sich grundsätzlich ab dem Zeitpunkt der Versendung ab Werk. Ausnahmsweise, beim Kauf von Ge- räten durch natürliche Personen zu nicht-beruflichen/nicht-gewerblichen Zwecken, berechnet sich die Garantiedauer dagegen ab dem Zeitpunkt der Auslieferung an den Endbesteller. - Seite 18 In jedem Fall sind die Garantieleistungen von Sputnik nur dann unentgeltlich, wenn das Vorgehen im Voraus mit Sputnik abgesprochen wird. Der Besteller kann in Garantiefällen eine angemessene Minderung des Kaufpreises oder eine Ver- tragsauflösung verlangen, wenn er weder Anspruch auf Reparatur noch auf Austausch hat oder wenn Sputnik nicht innerhalb einer angemessenen Frist Abhilfe geschaffen hat oder wenn Sputnik nicht ohne erhebliche Unannehmlichkeiten für den Besteller Abhilfe geschaffen hat.
-
Seite 20: Zertifi Kat / Certifi Cate
Zertifi kat / Certifi cate EU-Konformitätserklärung EU-Konformitätserklärung für die Zählereinheit zum Datenlogger MaxWeb und zu den SolarMax Wechselrichtern MaxCount der Firma Sputnik Engineering AG Höheweg 85 CH-2502 Biel/Bienne Hiermit wird bestätigt, dass das oben genannte Gerät den Richtlinien des Rates der Europäi- schen Union, insbesondere der EMV-Direktive 2004/108/EG und der Niederspannungsrichtlinie 2006/95/EG entspricht. - Seite 21 Länderspezifische Zertifikate und Konformitäten können im Downloadbereich unter www.solarmax.com eingesehen werden Country-specific certification and conformities can be found and downloaded at www.solarmax.com...
-
Seite 22: Solarmax Service Center
SolarMax Service Center Deutschland +49 180 276 5 276 Schweiz / Svizzera / Suisse +41 32 346 56 06 France +33 4 72 79 17 97 Italia +39 0362 312 279 España +34 902 160 626 Benelux +32 2 535 77 32 Česká...
