Sophos XG 210 Montageanleitung Seite 7

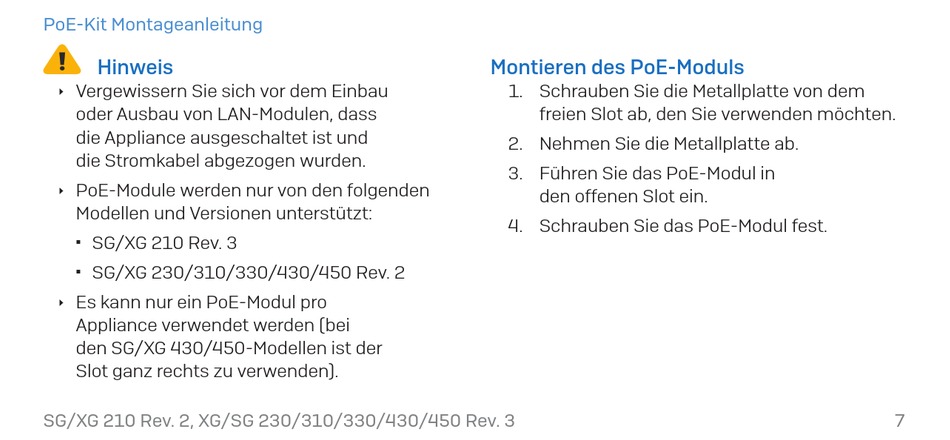

PoE-Kit Montageanleitung
Hinweis
Ì Vergewissern Sie sich vor dem Einbau
oder Ausbau von LAN-Modulen, dass
die Appliance ausgeschaltet ist und
die Stromkabel abgezogen wurden.
Ì PoE-Module werden nur von den folgenden
Modellen und Versionen unterstützt:
 SG/XG 210 Rev. 3
 SG/XG 230/310/330/430/450 Rev. 2
Ì Es kann nur ein PoE-Modul pro
Appliance verwendet werden (bei
den SG/XG 430/450-Modellen ist der
Slot ganz rechts zu verwenden).
SG/XG 210 Rev. 2, XG/SG 230/310/330/430/450 Rev. 3
Montieren des PoE-Moduls
1. Schrauben Sie die Metallplatte von dem
freien Slot ab, den Sie verwenden möchten.
2. Nehmen Sie die Metallplatte ab.
3. Führen Sie das PoE-Modul in
den offenen Slot ein.
4. Schrauben Sie das PoE-Modul fest.
7
