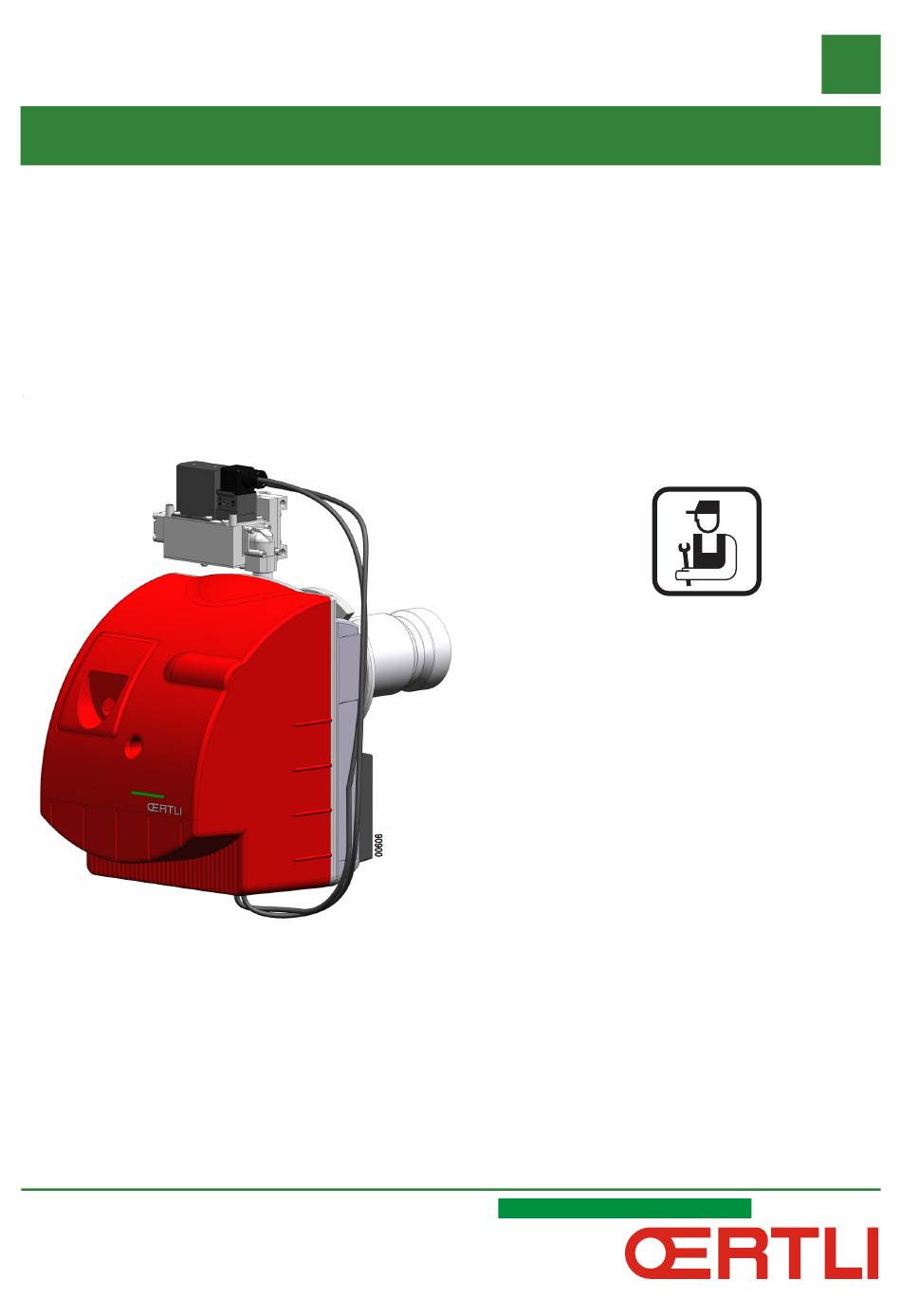

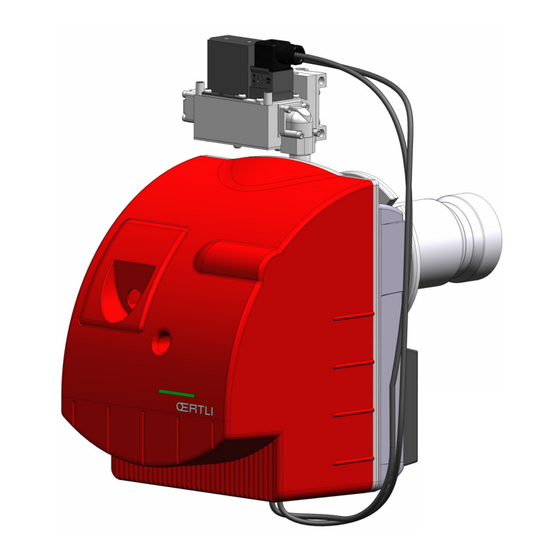

  • Seite 1 Deutsch Elios Gasbrenner OEN 150 GE Installations-Anleitung 300016161-001 - H / -8...
  • Seite 2 CE Konformitätserklärung K.E. 17/07/2009 - BE Konformitätserklärung Hersteller SPM INNOVATION SAS 2, avenue Josué Heilmann Z.I. de Vieux-Thann F - 68800 Vieux-Thann Cedex Vertrieben von Siehe Ende der Anleitung. Hiermit bescheinigen wir, dass die nachstehend angegebene Geräteserie mit dem in der CE-Konformitätserklärung beschriebenen Typenmodell konform ist, dass sie gemäß...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitsmassnahmen ............................4 Wichtige Informationen............................4 Beschreibung des Brenners..........................5 1 Kurzbezeichnung....................................5 2 Abmessungen ......................................6 3 Technische Eigenschaften ..................................6 4 Wichtigste Komponenten ..................................8 Steuergerät DMG 991 ............................10 1 Betriebszyklus ......................................10 2 Störungsmodus ....................................10 3 Störungsdiagnose ....................................10 Anlage..................................11 1 Montage des Schiebeflansches ................................11 2 Positionierung des Brenners ................................12 3 Serviceposition .....................................12 4 Kontrolle der Position der Zündelektroden/Ionisationssonde .......................13...
  • Seite 4: Sicherheitsmassnahmen

    Sicherheitsmassnahmen • Die Installation muss nach den geltenden Gesetzen durchgeführt werden. • In jedem Fall müssen die geltenden Sicherheitsvorschriften und Unfallverhütungsmassnahmen eingehalten werden. • Die Montage, die Inbetriebnahme, die Bedienung und die Wartung (Überprüfung, Wiederinstandsetzung) des Brenners müssen von qualifiziertem, entsprechend ausgebildetem Personal durchgeführt werden. •...
  • Seite 5: Beschreibung Des Brenners

    Erdgas G25 mit niedrigem Heizwert PCI = 8.125 kWh/m3 (1013 mbar und 15°C). Mindestdruck für den Erdgasanschluss: 20 mbar.  Max. Erdgas-Anlieferdruck: 70 mbar (OEN 151 GE). Max. Erdgas-Anlieferdruck: 360 mbar (OEN 155 GE). Für einen anderen Gebrauch, industrielle Prozesse oder spezifische Anwendungen wenden Sie sich bitte an uns.
  • Seite 6: Abmessungen

    2 Abmessungen  Hinter dem Brenner einen Freiraum von mindestens 0.80 m vorsehen, um den Brenner in die Serviceposition bringen zu können. Brenner OEN 151 GE OEN 155 GE Abmessungen A (mm) Abmessungen B (mm) 3 Technische Eigenschaften Brenner OEN 151 GE OEN 155 GE Zulassungs-Nr.
  • Seite 7 Leistungskurven gemäss Normen LRV92 und EN 676 :2008 LRV92 EN 676 :2008 (mbar) Feuerraumgegendruck (mbar) Feuerraumgegendruck (1) Brennerleistung bei einer Höhe von 400 m und einer Temperatur von 20°C. OEN 151 GE OEN 155 GE OEN 150 GE 09/2016 - 300016161-001 - H / -8...
  • Seite 8: Wichtigste Komponenten

    4 Wichtigste Komponenten Flammrohr Motor Brennerkopf mit Zündelektroden und Ionisationssonde 10 Steuergerät mit Entstörungstaste Gehäuse 11 Stellschraube des Flammkopfs (Kopfdruck) Luftklappeneinstellung 12 7-polige Steckverbindung Luftansaugkasten 13 Sockel mit Kabeln Komponenten-Brennerplatte 14 Zündtransformator Lufteinlass 15 Flammen-Schauglas Luftdruckwächter 16 Gasregelstrecke Sockel mit Kabeln ...
  • Seite 9 Gasregelstrecke CG10 für OEN 151 GE-Brenner  Die Gasregelstrecke ist auf 70 Eingangsdruck begrenzt. 4 5 6 Gasdruckwächter Stromanschluss des Gasdruckwächters Einstellung Gasregler (Werkseinstellung) Stromanschluss des Magnetventil Gleichrichter: Wandlung AC/DC Anschlusswinkel Gas Austrittsflansch Messnippel Gasdruck Gasdruck-Einstellung Vorderer Messnippel Gasdruck Siebfilter...
  • Seite 10: Steuergerät Dmg 991

    Steuergerät DMG 991 1 Betriebszyklus Das Steuergerät darf nur auf dem Sockel angebracht oder vom Sockel getrennt werden, wenn der Hauptschalter der Heizanlage ausgeschaltet IS Ionisationssonde Zündung M Brennermotor V1 Elektroventil Stufe 1 SA Anzeige für externe Störung LW Luft-Druckwächter tw Wartezeit = 10s tlw Maximale Antwortzeit des Luftdruckwächters = 60 s tv1 Vorbelüftungszeit = 60s...
  • Seite 11: Anlage

    Anlage Empfehlungen für den elektrischen Anschluss  Eine Trennschalt-Vorrichtung mit manueller Betätigung muss für die Isolation der Anlage bei Wartungs-, Reinigungs- und Reparaturarbeiten benutzt werden. Sie muss gleichzeitig alle nicht geerdeten Leitungen vom Stromnetz trennen. Dieser Trennschalter wird nicht mitgeliefert. Der Brenner wird für den Betrieb mit einphasiger Netzspannung von 230V - 50 Hz geliefert.
  • Seite 12: Positionierung Des Brenners

    2 Positionierung des Brenners Das Flammrohr in den Schiebeflansch schieben (der Brenner ist ungefähr um 3° geneigt).  Den Brenner in der Heizkesseltür positionieren und dabei das Mindestmaß beachten (40 / 50 mm).    Der Brenner kann in dem Schiebeflansch verschoben werden, damit man ihn an verschiedene Feuerräume anpassen kann.. Die Schrauben festschrauben.
  • Seite 13: Kontrolle Der Position Der Zündelektroden/Ionisationssonde

    Um ein ausgeglichenes Luft-Gas-Gemisch zu erhalten muss die Gaslanze in Bezug auf den Flammkopf richtig positioniert werden. 00433   Kennziffer Flammkopf Kennziffer Gaslanze Brenner OEN 151 GE 1 Erdgas OEN 155 GE 2 Erdgas  Die Kennziffern von Gasdüse und Flammkopf überprüfen. ...
  • Seite 14: Rückstellung In Betriebsposition

    6 Rückstellung in Betriebsposition Die Gasleitung vorsichtig in das Flammrohr einführen.  Brenner-Komponentenplatte auf dem Gehäuse befestigen.  Die 2 Riegel in wieder in Position bringen und befestigen.  Die 2 Schrauben festziehen.  Die 4 Schnellverschlussschrauben anziehen.   Die 2 Schrauben dienen zur Orientierung bei der Positionierung der Komponentenplatine.
  • Seite 15: Gas- Und Stromanschluss

    Abmessungen vornehmen und das Gasanschlussrohr anpassen.  Den Siebfilter zwischen Einlassflansch und Gasregelstrecke einführen (Nur für OEN 151 GE).  Das Vorhandensein der O-Ringe auf dem Einlassflansch und auf dem Siebfilter überprüfen (Nur für OEN 151 GE).  Den Einlassflansch abmontieren und auf das Gasanschlussrohr schrauben.
  • Seite 16: Einstellungen

    Einstellung der Skala  Maß  (mbar) (kW) Luftklappe G 20 G 25 (mm) 10.5 42.5 10.6 42.5 10.7 41.5 11.3 OEN 151 GE 40.5 10.5 12.6* 10.5 12.8* 10.5 13.3* 10.8 13.8 11.2* 12.4* 16.5* 15.5 31.5 15.5 31.5 15.5 31.5...
  • Seite 17: Einstellung Des Brenners

    Gasdruck mit der Stellschraube anpassen (Nur für OEN 155 GE).   Gasdruck mit der Stellschraube anpassen (Nur für OEN 151 GE).   Luftklappe und Gasmenge je nach gewünschter Verbrennungsstufe und Leistung erneut anpassen.  Die erfolgten Einstellungen in die Tabelle "Kontrollblatt" der Gebrauchsanleitung übertragen ...
  • Seite 18: Einstellung Des Luftdruckwächters

    3 Einstellung des Luftdruckwächters Der Luftdruckwächter schaltet den Brenner in Störung, wenn er einen Luftmangel erkennt. Der Luftdruckwächter wird im Werk auf einen niedrigen Druck eingestellt, damit das Starten des Brenners nicht beeinträchtigt wird. • Arbeitsbereich: 1 - 11 mbar. Der + Luftanschluss muss mit dem Brenner verbunden werden.
  • Seite 19: Überprüfung Und Wartung

    Überprüfung und Wartung Betriebskontrolle Bei der Inbetriebnahme oder nach einer Überprüfung des Brenners sind folgende Kontrollen durchzuführen: Der Programmablauf des Steuergeräts muss bis zur Zündphase 1. Anlaufversuch normal verlaufen. Der Anlauf-Vorgang wird bei der Öffnung des Den Kugelhahn öffnen und, sobald der Motor startet, ihn sofort ...
  • Seite 20: Elektrischer Schaltplan

    Elektrischer Schaltplan  Erdung gemäß geltenden Vorschriften. Steuergerät Sicherheitstemperaturbegrenzer Ionisationssonde Zündtransformator Leuchtanzeige Brennerstörung extern 7-polige Steckverbindung Ventilatormotor (Anschluss des Brenners an den Heizkessel) Betriebsstundenzähler 1-stufig 3-polige Steckverbindung Luftdruckwächter (Anschluss an das externe Sicherheitsmagnetventil) Gasdruckwächter Gas-Magnetventil Thermostat Stufe 1 Sicherheitsmagnetventil 00614 09/2016 - 300016161-001 - H / -8 OEN 150 GE...
  • Seite 21: Betriebsstörungen

    Betriebsstörungen Vor jedem Eingriff muss der Fachmann folgende Kontrollen durchführen: • Stehen der Heizkessel und der Brenner unter Spannung (Lichtanzeige an, Sicherheits-Thermostat eingeschaltet)? • Weisen die Regelung oder der Heizkessel-Thermostat einen Wärmebedarf auf ? (einen Bedarf hervorrufen) • Ist die Gasversorgung gewährleistet ? •...
  • Seite 22: Ersatzteile - Oen 150 Ge - 300016161-002 - H / -8

    Ersatzteile - OEN 150 GE - 300016161-002 - H / -8 Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. 00622 09/2016 - 300016161-001 - H / -8 OEN 150 GE...
  • Seite 23 Bezeichnung Artikel-Nr. Modelle Bezeichnung Artikel-Nr. Modelle Steuergerät-Sockel 131025 Knie-Verbindungsdichtung 107812 OEN 151 GE Zündtransformator 130958 Gasregelstrecke CG15 107631 OEN 155 GE Luftregelung 107163 Gasregelstrecken-Einlassflansch 107807 OEN 155 GE Komponenten-Brennerplatte 107752 Siebfilter 107806 OEN 155 GE Motor 90 W Rotomatika 107129 Gasdruckwächter...
  • Seite 24 50018 Pièces de rechange 03 89 37 69 35 piecederechange@oertli.fr (Zentrale) (Ersatzteilwesen) Park Koralenhoeve 10 B-2160 WOMMELGEM +32 (0)3 230 71 06 +32 (0)3 230 11 53 info@remeha.be www.oertli.be WALTER MEIER (Klima Schweiz) AG WALTER MEIER (Climat Suisse) S.A. +41 (0) 21 943 02 22...
