Stand: 10.10.2017
T
echnische Daten
Messgrößen
Ausgang Spannung
Ausgang Strom
Spannungsversorgung
Leistungsaufnahme
Messbereich Temperatur
Genauigkeit Temperatur
Gehäuse
Schutzart
Kabeleinführung
Anschluss elektrisch
Hülse
Umgebungsbedingung
Gewicht
Montage
Hinweise
M
ontagehinweise

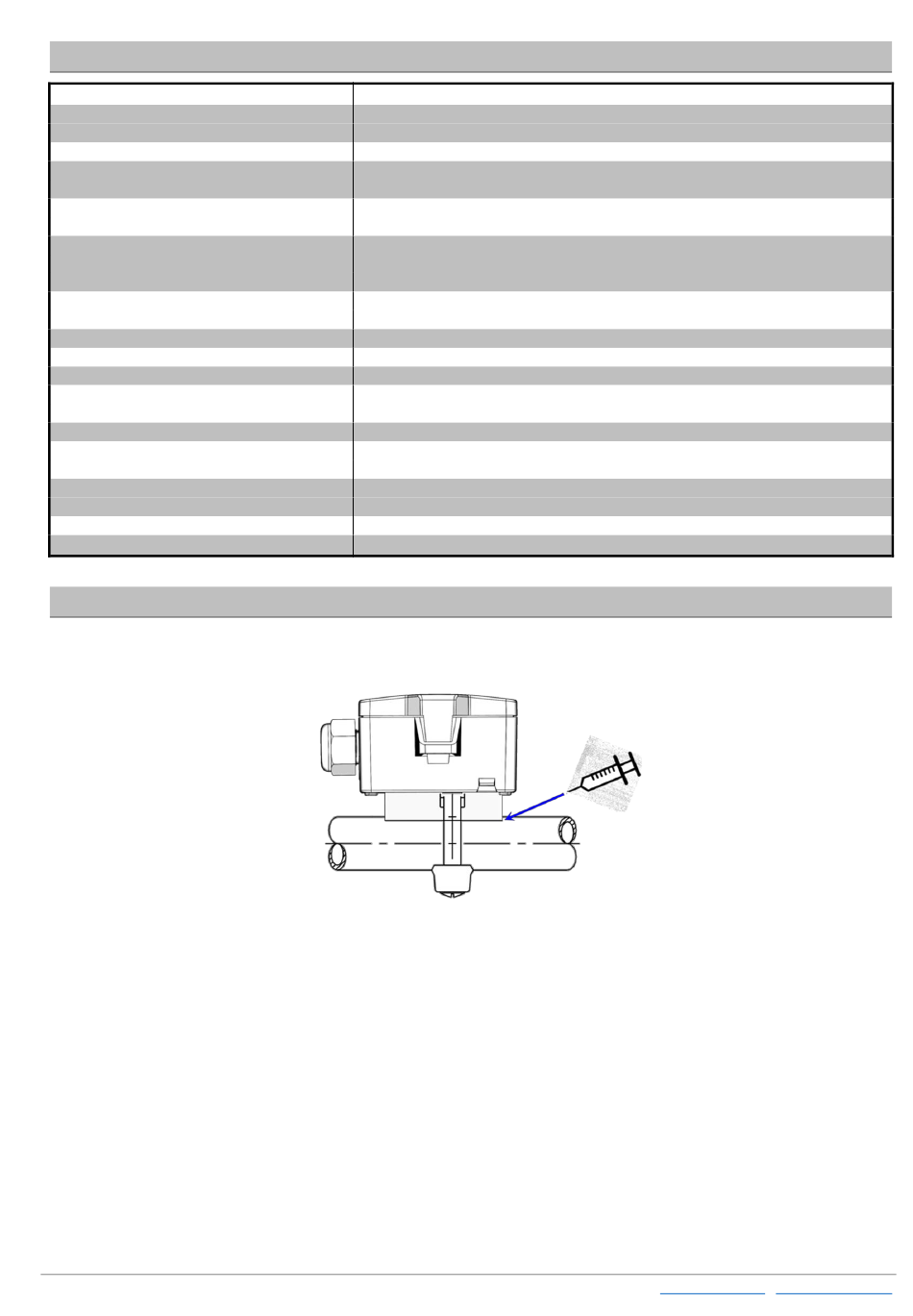

Die Montage erfolgt mittels Spannband. Zur besseren Wärmeübertragung zwischen Fühler und Messmedium ist Wärmeleitpaste
zu verwenden. Um das Eindringen von Kondensat zu vermeiden, Fühler nach Möglichkeit auf der Rohroberseite montieren.
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · tel: 02778/6960-0 · fax: -400 ·
Temperatur
passiv
abhängig vom verwendeten Sensor
TRV
1x 0..10 V, min. Last 5 kΩ
1x 4..20 mA, max. Bürde 500 Ω (24 V =)
TRA
TRV
15..24 V = (±10%) oder 24 V ~ (±10%)
TRA
15..24 V = (±10%)
TRV
typ. 0,42 W (24 V =) | 0,84 VA (24 V ~)
TRA
typ. 0,5 W (24 V =)
passiv
-35..+90 °C
TRV | TRA
am Messumformer einstellbar: -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50
| 0..+100 | 0..+160 | 0..+250 °C, Standardeinstellung: 0..+100 °C
passiv
typ. ±0,3 K (typ. bei 21 C°), abhängig vom verwendeten Sensor
TRV | TRA
±0,5 K (typ. bei 21 °C im Standardmessbereich)
USE-S Gehäuse, PC, reinweiß
IP65 gemäß DIN EN 60529
M16 für Kabel mit max. Ø=8 mm, entnehmbar
abnehmbare Steckklemme, max. 2,5 mm²
passiv
2-Leiter (Standard), 3-Leiter oder 4-Leiter
Messing, gefederter Sensorkontakt
passiv
-35..+90 °C, max. 85% rH nicht dauerhaft kondensierend
TRV | TRA
-35..+70 °C, max. 85% rH nicht dauerhaft kondensierend
passiv
80 g
TRV | TRA
120 g
Montage längs und quer zur Rohrleitung möglich
weitere Sensoren auf Anfrage
VFG54+_Datenblatt_de.docx © 2017
Seite 3 / 5
www.thermokon.de
·
