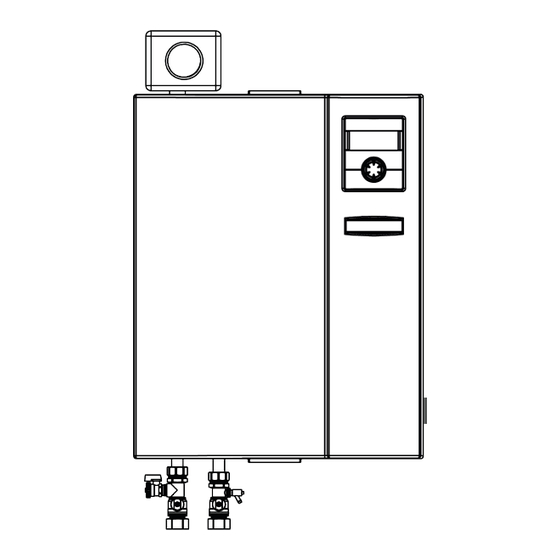

AIT HV 9-1/3 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für AIT HV 9-1/3
Inhaltszusammenfassung für AIT HV 9-1/3
- Seite 1 Zubehör für Wärmepumpen Betriebsanleitung Hydraulikmodul 83059200dDE – Originalbetriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Hydraulische Anschlüsse isolieren ...15 10 Überströmventil einstellen ......15 11 Inbetriebnahme ..........15 12 Störungen .............15 12.1 Sicherheitstemperaturbegrenzer entriegeln ............15 13 Demontage und Entsorgung .......16 13.1 Demontage ............16 13.2 Entsorgung und Recycling ......16 Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 3: Zu Dieser Betriebsanleitung
Ergänzende Information, z. B. Hin- weis zum leichteren Arbeiten, Infor- mation zu Normen Verweis auf eine weiterführende In- formation an einer anderen Stelle in der Betriebsanleitung oder in einem anderen Dokument ● Aufzählung Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 4: Kontakt
Funktionsstörungen und Ausfall von Bauteilen ► Arbeiten an der Elektrik und Elektronik nur von und Komponenten, z. B. Pumpen, Ventile Fachpersonal mit Ausbildung im Bereich „Elek- trik“ ausführen lassen. ● innere und äußere Leckagen, z. B. an Wärmetau- schern Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 5: Ungeeignete Qualität Des Füll- Und Ergänzungswassers Im Heizkreis
(VE-Wasser) oder VDI 2035 Wasser befüllen. Gerät nur äußerlich mit feuchtem Tuch oder mit Tuch mit mildem Reiniger (Spülmittel, Neutralreiniger) ab- wischen. Keine scharfen, scheuernden, säure- oder chlorhaltigen Reinigungsmittel verwenden. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 6: Lieferumfang
3 Flachdichtung 1ʺ (2) 4 Außenfühler 5 Muttern (M 10), Unterlegscheiben (je 3) 6 Dübel für Wandhalterung (3) Gelieferte Ware auf äußerlich sichtbare Liefer- schäden prüfen. Lieferumfang Vollständigkeit prüfen. Etwaige Liefermängel sofort reklamieren. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 7: Gerätekomponenten
H(D)V 9-1/3: H(D)V 12-3: Füll- und Entleerhahn Heizkreis Vorlauf Austritt Vorlauffühler Umwälzpumpe Heizkreis (energieeffiziente Umwälzpumpe) Ausdehungsgefäß Durchflußsensor (nur duale Geräte) Elektroheizelement Luftabscheider Sicherheitsbaugruppe Heizkreis (isoliert) 10 Bedienteil Regelung 11 Elektrischer Schaltkasten 12 Vorlauf Eintritt 13 Entleerung Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 8: Transport, Aufstellung Und Montage
Sackkarre laden. 3 Trinkwarmwasserspeicher Die Hydraulikmodul mit Spanngurt auf Sackkarre sichern. Bohrlöcher mithilfe der Bohrschablone markieren. Fronthaube abnehmen. Das Hydraulikmodul mit beiliegenden Dübeln und Schrauben an der Wand befestigen: Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 9: Montage / Hydraulischer Anschluss An Den Heizkreis
(ca. 0,5 bar unter Anlagenfülldruck). HINWEIS Vor dem Anschluss an das Heizsystem muss der Heizkreis gründlich gespült werden. „Maßbilder und Bohrbilder“, ab Seite 20 ► Alle Anschlüsse gegen Verdrehen sichern. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 10: Montage Elektrik
Leitungen (8m) an der Wärme- pumpe schon angeschlossen. 1 Anschluss Bus-Kabel EVS/EVS8 Anschlüsse zusammenstecken: 2 Anschluss Last-Kabel EVS/EVS8 Abdeckung für Steckerverbindungen montieren. 3 Kabelkanäle 4 Schütz 5 Bedienteil 6 Kabelführungen 7 Rücklauf-Fühler Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... - Seite 11 Schema angeschlossen: 1 Wärmepumpe 2 Last Verdichter 3 Bus (geschirmt) 4 Steuerspannung (nur Duale Wärmepumpe) 5 Hydraulikmodul 6 Lastleitung Heizstab 7 Steuerspannung 8 Last Verdichter 9 Unterverteilung Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
-
Seite 12: Montage Des Bedienteils
4 Anschluss Mod-Bus-Kabel zum Mod-Bus- Verteiler An der Rückseite des Bedienteils befinden sich 4 Haken, an denen das Bedienteil an das Schal- traumblech eingehängt wird: Das eingehängte Bedienteil nach unten drücken, bis es einrastet. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 13: Spülen, Befüllen Und Entlüften Der Anlage
Ventilmotors ist dann nicht notwendig. Bügelstift (2) am Boden des Ventilmotors einset- Bügelstift (2) des Umschaltventils (Zubehör) am zen. Boden des Ventilmotors (1) abziehen. Ventilmotor vorsichtig vom 3-Wege-Umschaltven- til (3) abziehen. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... - Seite 14 Wärmepumpe öffnen. Verflüssiger entlüften und nach vollständiger Entlüftung das Entlüftungsven- til wieder schließen. offen 1 Rücklauf Trinkwarmwasser 2 Rücklauf Heizwasser 3 Vorlauf Heizwasser / Trinkwarmwasser 4 Füllhahn 5 Wärmepumpe 6 Abfluss Betriebsanleitung „Umschaltventil“ Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
-
Seite 15: Hydraulische Anschlüsse Isolieren
Luft in der Anlage: ► Prüfen, ob der Reset-Knopf (2) in der Mitte des Sicherheitstemperaturbegrenzers (1) herausge- sprungen ist (befindet sich unter der Abdeckung). ► Herausgesprungenen Reset-Knopf wieder ein- drücken. 1 Sicherheitstemperaturbegrenzer am Elektroheizelement 2 Reset-Knopf 3 Elektroheizelement Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 16: Demontage Und Entsorgung
Vorschriften der Wie- derverwendung zuführen oder sachgerecht ent- sorgen. Pufferbatterie Pufferbatterie auf der Platine des Bedienteils mit einem Schraubendreher herausschieben. Pufferbatterie entsprechend den lokalen Vor- schriften entsorgen. Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 17: Technische Daten / Lieferumfang
Regler | Wärmemengenerfassung | Zusatzplatine im Lieferumfang oder integriert: • ja – nein • | • | – • | • | – *) lediglich Verdichter, **) örtliche Vorschriften beachten 813318a 813319a Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 18: Hdv
Regler | Wärmemengenerfassung | Zusatzplatine im Lieferumfang oder integriert: • ja – nein • | • | – • | • | – *) lediglich Verdichter, **) örtliche Vorschriften beachten 813322a 813323a Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 19: Freie Pressung
Legende: DE823283 / DE823287 “” Volumenstrom Heizwasser ∆pmax maximale freie Pressung 823287 823283 Legende: Legende: “” “” Volumenstrom Heizwasser in m Volumenstrom Heizwasser in m ∆pmax maximale freie Pressung ∆pmax maximale freie Pressung Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 20: Maßbilder Und Bohrbilder
Alle Maße in mm. Vorderansicht Vorderansicht Seitenansicht von rechts Seitenansicht von rechts Legende: D819403a Alle Maße in mm. Abstände für Bohrbild. Pos. Bezeichnung Bohrung Ø12 für Dübel (Beipack) Legende 819403a Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH Abstände für Bohrbild... -
Seite 21: H(D)V 12-3
Vorderansicht Vorderansicht Seitenansicht von rechts Seitenansicht von rechts Technische Änderungen vorbehalten. Technische Änderungen vorbehalten. Legende: D819493 Alle Maße in mm. Abstände für Bohrbild. Pos. Bezeichnung Bohrung Ø12 für Dübel (Beipack) Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 22: Aufstellungspläne
D - 95359 Kasendorf PEP 006/2011 9.6.2011 www.alpha-innotec.de Zust. Änderungstext Datum Ers. f. Legende: D819398 / 819488 Alle Maße in mm. Pos. Bezeichnung Freiraum für Servicezwecke OKF Oberkante Fertigfußboden Freiraum für wandhängenden Pufferspeicher möglich Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 23: Klemmenpläne
TRL ext. GND5 NTC6 GND6 NTC7 GND7 NTC8 GND8 NTC9 GND9 AGP1 AIN1 AGP2 AIN2 AGND1 AOUT1 AGND2 AOUT2 -X10 -X11 weiß blau grün weiß / blau braun braun gelb gelb Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 24: Hdv
TRL ext. GND5 NTC6 GND6 NTC7 GND7 NTC8 GND8 NTC9 GND9 AGP1 AIN1 AGP2 AIN2 AGND1 AOUT1 AGND2 AOUT2 blau -X10 -X11 weiß / blau braun gelb braun grün weiß Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 25: Klemmenplan Netzanschluß Wärmepumpe 1~230V + Elektroheizelement 3~400V
Klemmenplan Netzanschluß Wärmepumpe 1~230V H(D)V 9-1/3 + Elektroheizelement 3~400V HDV 12-1/3 3~N/PE/400V/50Hz 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 26: Klemmenplan Netzanschluß Wärmepumpe 1~230V + Elektroheizelement 1~230V
H(D)V 9-1/3 Klemmenplan Netzanschluß Wärmepumpe 1~230V + Elektroheizelement 1~230V 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 27: Elektroheizelement 3~400V
Klemmenplan Netzanschluß Wärmepumpe 3~400V HV 12-3 + Elektroheizelement 3~400V 3~N/PE/400V/50Hz 3~N/PE/400V/50Hz 1~N/PE/230V/50Hz Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... -
Seite 28: Stromlaufpläne
Stromlaufplan 1/2 blau weiß weiß / blau grün braun braun gelb gelb Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... - Seite 29 Stromlaufplan 2/2 OUT1 Out7 AIN1 AOUT1 NTC6 GND6 NTC8 GND8 NTC9 GND9 Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
-
Seite 30: Hdv
Stromlaufplan 1/2 blau weiß / blau braun gelb braun grün weiß Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH... - Seite 31 Stromlaufplan 2/2 OUT1 Out7 yellow white AIN1 green AGND1 brown AOUT1 NTC6 GND6 NTC8 GND8 NTC9 GND9 Technische Änderungen vorbehalten | 83059200dDE – Originalbetriebsanleitung | ait-deutschland GmbH...
- Seite 32 GmbH Industriestraße 3 D-95359 Kasendorf www.ait-deutschland.eu...
