Elite Acoustics Engineering

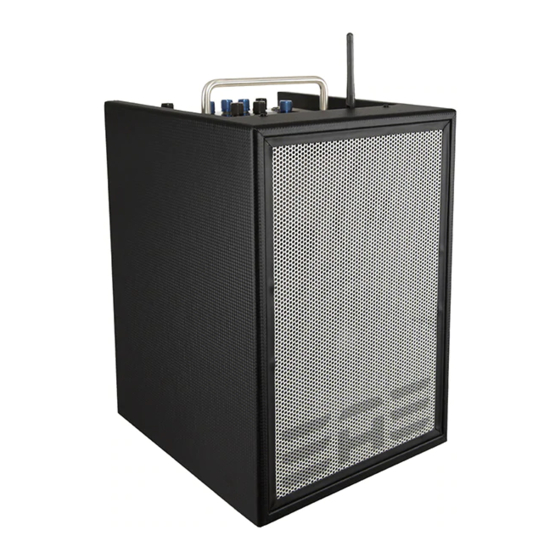

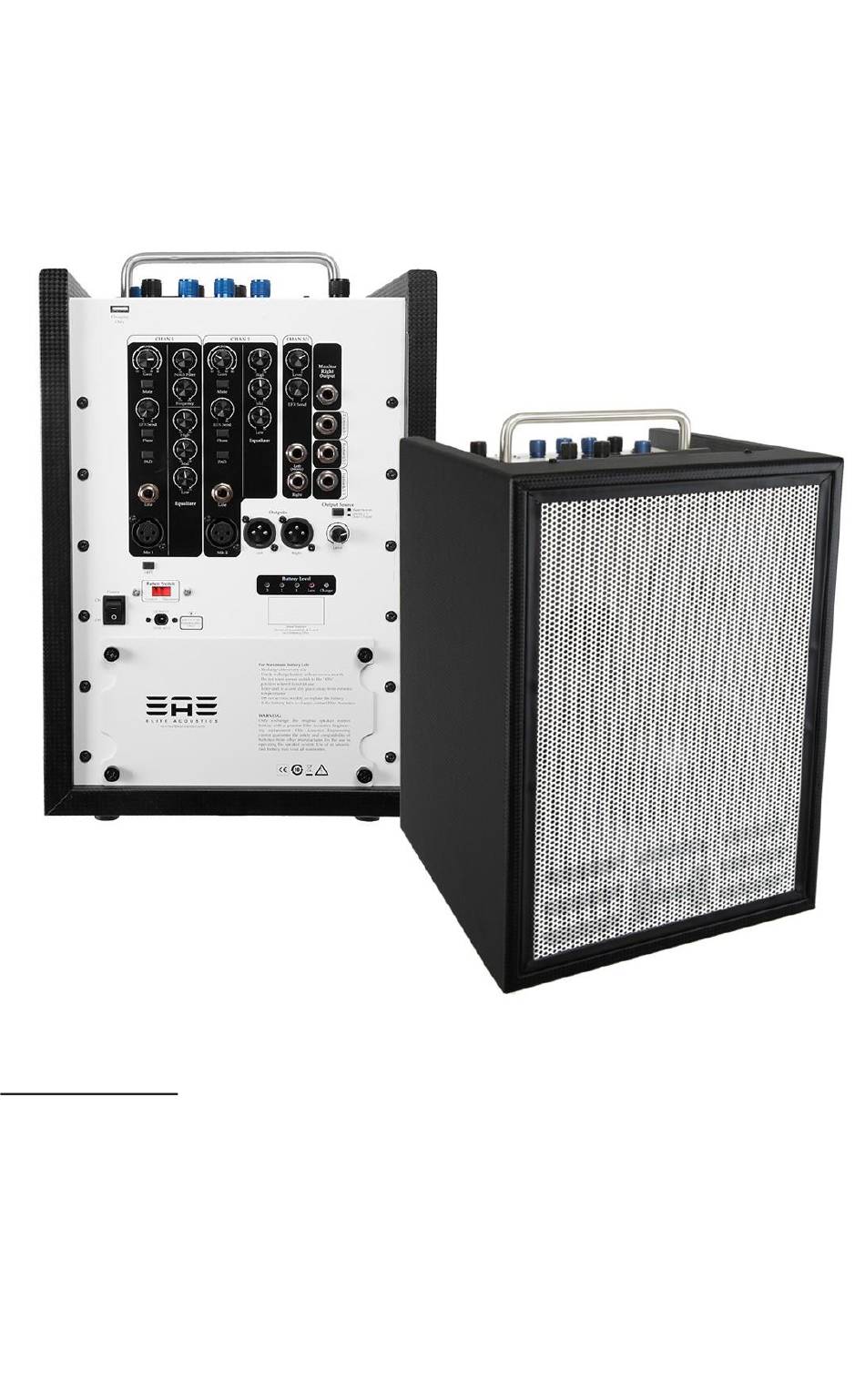

A4-8 Akustikverstärker mit 4 Kanälen,
Mixer, Effekten und Bluetooth
LIEFERUMFANG
1x Lautsprecherbox
1x 12V-Netzteil
1x 12V-Stromversorgung für Kfz-
Steckdose
Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite
Acoustics Engineering, Inc. verfügt über eine Lizenz für die Verwendung dieser Warenzeichen.
Anmerkung: Aufgrund fortwährender Verbesserungen unserer Produkte, ihrer Ausstattung und der Spezifikationen
bleiben Änderungen ohne Vorankündigung vorbehalten. Alle Gewicht- und Maßangaben sind als ungefähre Werte
zu verstehen.
Schnellstart
1x Schnellstartanleitung
1x Registrierungskarte (nur für die USA)
1x Tragegriff für die Box
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Elite Acoustics Engineering A4-8
Inhaltszusammenfassung für Elite Acoustics Engineering A4-8
- Seite 1 Elite Acoustics Engineering A4-8 Akustikverstärker mit 4 Kanälen, Mixer, Effekten und Bluetooth ® Schnellstart LIEFERUMFANG 1x Schnellstartanleitung 1x Lautsprecherbox 1x Registrierungskarte (nur für die USA) 1x 12V-Netzteil 1x Tragegriff für die Box 1x 12V-Stromversorgung für Kfz- Steckdose Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite Acoustics Engineering, Inc.
- Seite 2 SCHNELLSTART Schieben Sie den Akkuschalter [37] in die „Connect“-Position. (Schieben Sie ihn zu „Disconnect“, um den Akku während des Transports usw. zu schonen.) Stellen Sie den SPEAKER VOLUME-Regler [3] auf den Mindestwert, bevor Sie POWER [38] aktivieren. Schließen Sie ein Mikrofon an den MIC IN-Eingang [18] an. Alternativ kann ein Instrument mit einem 1/4”-Kabel an [17] angeschlossen werden.
- Seite 3 Bedienfeld POWER-Diode: BLAU [1]: Bedeutet, dass das Gerät eingeschaltet ist. +48V-Diode [2]: Bedeutet, dass die Phantomspeisung von Kanal 1 und 2 aktiv ist. Bedienelemente für die Wiedergabe MONITOR LEVEL [3]: Hiermit regelt man die Lautstärke. MONO [4]: Wiedergabe einer Mono-Signalkombination. MONITOR-Klangregelung [6]: Hiermit können die Höhen, Mitten und der Bass angehoben/abgesenkt werden.
- Seite 4 Effektregler EFX MIX [8]: Hiermit kann der Effektanteil zwischen „trocken“ (kein Effekt) und „nass“ (fast nur Effekt) eingestellt werden. In der „DRY“-Stellung ist der Effekt unhörbar. RATE/DECAY [9]: Bestimmt die Länger/Dauer des gewählten Effekts. Effektwahlregler [10]: Wählen Sie hier den gewünschten Effekt. Meteranzeigen Kanal 1 Kanal 2...
- Seite 5 Tipps Der USB-Port erlaubt das Laden eines MP3- Spielers usw. Verwenden Sie nur geeignete Netzteile. Deaktivieren Sie den POWER-Schalter, wenn Sie das Gerät nicht benutzen, um den Akku nicht unnötig zu entladen. Wenn der Akku komplett leerläuft, kann er nicht mehr aufgeladen werden.
-
Seite 6: Level-Regler
CHAN 2 GAIN [22]: Regelt den Eingangspegel. MUTE [23]: Aktivieren/Stummschalten des Kanals. EFX SEND [24]: Regelt den Effektanteil. PHASE [25]: Hiermit kann die Signalphase gedreht werden. PAD [26]: Erlaubt das Abschwächen des Eingangspegels. LINE [27]: Symmetrischer (TRS) 1/4”-Eingang. MIC IN [28]: Symmetrischer Mikrofoneingang. Klangregler [29]: Hiermit stellen Sie den Bass-, Mitten- und Höhenpegel ein. -
Seite 7: Anschliessen Einer Weiteren Box Für Den Stereo-Betrieb
Stereoklangbild zu erzeugen. In dem Fall gibt die Box nur den linken Kanal wieder und die zweite Box den rechten Kanal. Wenn Sie keine Stereowiedergabe benötigen, drücken Sie den MONO-Taster im Bedienfeld des A4-8. Die MONITOR RIGHT OUTPUT-Buchse [33] eignet sich nicht für eine passive Lautsprecherbox: Sie überträgt ein Line-Signal, das noch verstärkt werden muss. -
Seite 9: Aufladen Des Akkus
Bewahren Sie das Gerät an einem nicht zu kalten oder zu heißem Ort auf. • Der Akku darf nicht vom Anwender gewartet werden. • Bitte wenden Sie sich an Elite Acoustics Engineering oder den Vertrieb, wenn der Akku nicht aufgeladen werden kann. KFZ.-STECKER •... -
Seite 10: Über Die Klangregelung Und Phase
WIE VERMEIDET MAN AM EFFEKTIVSTEN RÜCKKOPPLUNG? Unter „Rückkopplung“ versteht man jenen unangenehmen Heulton, der im Extremfall wie ein schrilles Pfeifen anmutet. Er rührt von einer gegenseitigen Verstärkung gleichphasiger Frequenzen bei Verwendung eines Verstärkers her. PHASE-Schalter – Der PHASE-Schalter erlaubt das Drehen der Signalphase – und das reicht oftmals aus zum Vermeiden von Rückkopplung. -
Seite 11: Digitale Effekte
DIGITALE EFFEKTE 16 VERSCHIEDENE EFFEKTE • Insgesamt stehen 16 digitale Effekte zur Wahl: • R1-R10 – REVERB (Hall) • E1 und E2 – ECHO • ER1 und ER2 – Echo und Hall • CHO – Chorus • FLANGE – Flanger •... -
Seite 12: Technische Daten
TECHNISCHE DATEN Tieftöner: 8” Lautsprecher: Hochtöner: 1”, Seidenkalotte Optimierte Frontports für einen satten Bass Frequenzgang: 70Hz~20kHz Schalldruck: 103dB Gehäuse: Verstärker: Class D, 40W, Bi-Amped Klangregelung: ±12dB @ 50Hz (Kuhschwanz) ±12dB @ 200Hz~4kHz (Glocke) High ±12dB @ 10kHz (Kuhschwanz) Notch ±12dB @ 80Hz~400Hz (schmalbandige Glocke) Akku: Blei-Säure, aufladbar [12V, 9Ah] Typische Ladezeit: ±20 Stunden... - Seite 13 ©Elite Acoustics Engineering Inc.
