Elite Acoustics Engineering A6-55 Schnellstartanleitung

Für a-gitarre und gesang, 6 kanäle, mit mixer, effekten, lithium-akku und bluetooth
Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

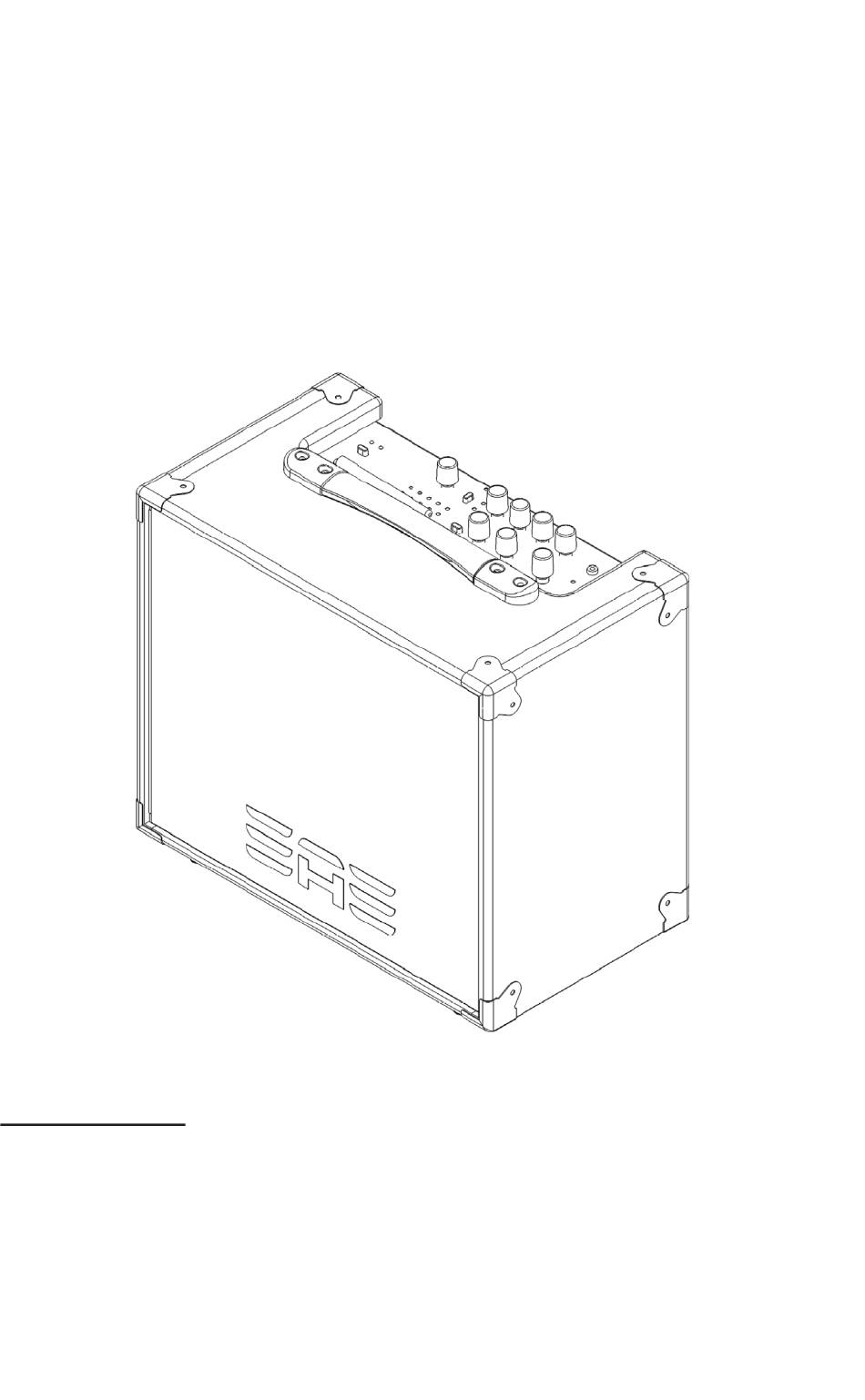

Elite Acoustics Engineering
A6-55 Verstärker für A-Gitarre
und Gesang, 6 Kanäle, mit Mixer,
Effekten, Lithium-Akku und
LIEFERUMFANG:
1x Lautsprecherbox
1x 12V-Netzteil
1x 12V-Stromversorgung für Kfz-
Bordspannungssteckdose
Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite
Acoustics Engineering, Inc. verfügt über eine Lizenz für die Verwendung dieser Warenzeichen.
Anmerkung: Aufgrund fortwährender Verbesserungen unserer Produkte, ihrer Ausstattung und der Spezifikationen
bleiben Änderungen ohne Vorankündigung vorbehalten. Alle Gewicht- und Maßangaben sind als ungefähre Werte
zu verstehen.
Bluetooth
1x Schnellstartanleitung
1x Registrierungskarte (nur für die USA)
®
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elite Acoustics Engineering A6-55

Inhaltszusammenfassung für Elite Acoustics Engineering A6-55

  • Seite 1 Elite Acoustics Engineering A6-55 Verstärker für A-Gitarre und Gesang, 6 Kanäle, mit Mixer, Effekten, Lithium-Akku und Bluetooth ® LIEFERUMFANG: 1x Schnellstartanleitung 1x Lautsprecherbox 1x Registrierungskarte (nur für die USA) 1x 12V-Netzteil 1x 12V-Stromversorgung für Kfz- Bordspannungssteckdose Das Bluetooth-Wortzeichen und die zugehörigen Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. Elite Acoustics Engineering, Inc.
  • Seite 2 SCHNELLSTART Schieben Sie den Akkuschalter [37] in die „Connect“-Position. (Schieben Sie ihn zu „Disconnect“, um den Akku während des Transports usw. zu schonen.) Stellen Sie den SPEAKER VOLUME-Regler [3] auf den Mindestwert, bevor Sie POWER [38] aktivieren. Schließen Sie ein Mikrofon an den MIC IN-Eingang [18] an. Alternativ kann ein Instrument mit einem 1/4”-Kabel an [17] angeschlossen werden.
  • Seite 3 Bedienfeld POWER-Diode: BLAU [1]: Bedeutet, dass das Gerät eingeschaltet ist. +48V-Diode [2]: Bedeutet, dass die Phantomspeisung von Kanal 1 und 2 aktiv ist. Bedienelemente für die Wiedergabe: AUX IN/LEVEL [7]: An diese 1/8”-Buchse kann MONITOR LEVEL [3]: Hiermit regelt man die der Ausgang eines Lautstärke.

  • Seite 4: Bluetooth-Funktion

    Effektregler EFX MIX [8]: Hiermit kann der Effektanteil zwischen „trocken“ (kein Effekt) und „nass“ (fast nur Effekt) eingestellt werden. In der „DRY“-Stellung ist der Effekt unhörbar. RATE/DECAY [9]: Bestimmt die Länger/Dauer des gewählten Effekts. Effektwahlregler [10]: Wählen Sie hier den gewünschten Effekt. Meteranzeigen Kanal 1 Kanal 2...
  • Seite 5 CHAN 1 und 2 GAIN [12]: NOTCH FILTER [19]: Hilft beim Hiermit regeln Sie den Unterdrücken von Eingangspegel. Rückkopplung. NOTCH FREQ [20] MUTE [13]: Aktivieren/Stummschalten des Kanals. Klangregelung [21]: Hiermit EFX AUX SEND [14]: Regelt Stellen Sie den Bass-, Mitten- den Effektanteil.

  • Seite 6: Aux Send Und Aux Return

    CHAN 3 und 4 GAIN [22]: Regelt den Eingangspegel. MUTE [23]: Aktivieren/Stummschalten des Kanals. EFX/AUX SEND [24]: Regelt den Effektanteil. EFX/AUX-Wahlschalter. Signalübertragung zum Effekt oder AUX-Bus. PAD [26]: Erlaubt das Abschwächen des Eingangspegels. LINE [27]: Symmetrischer (TRS) 1/4”-Eingang. MIC IN [28]: Symmetrischer Mikrofoneingang. AUX SEND mit Pegelregler.
  • Seite 7 MONITOR OUTPUT: Hier können weitere Boxen/Monitore angeschlossen werden. MONITOR OUTPUT [33]: Können mit Hilfe von 1/4”-TRS-Kabeln an eine andere Aktivbox angeschlossen werden. Fußtaster [36]: Es können bis zu drei Fußtaster angeschlossen werden: Buchse 1 erlaubt das Ein-/Ausschalten des Effekts, Buchse 2 das Stummschalten von Kanal 1 und Buchse 3 das Stummschalten von Kanal 2.

  • Seite 8: Aufladen Des Akkus Und Weitere Informationen

    Bewahren Sie das Gerät an einem kühlen, aber nicht zu kalten Ort auf. • Der Akku darf nicht vom Anwender gewartet werden. • Bitte wenden Sie sich an Elite Acoustics Engineering oder den Vertrieb, wenn der Akku nicht aufgeladen werden kann. • Den Akku mindestens einmal pro Monat beanspruchen und aufladen.

  • Seite 9: Ber Die Klangregelung Und Phase

    WIE VERMEIDET MAN AM EFFEKTIVSTEN RÜCKKOPPLUNG? Unter „Rückkopplung“ versteht man jenen unangenehmen Heulton, der im Extremfall wie ein schrilles Pfeifen anmutet. Er rührt von einer gegenseitigen Verstärkung gleichphasiger Frequenzen bei Verwendung eines Verstärkers her. PHASE-Schalter – Der PHASE-Schalter erlaubt das Drehen der Signalphase – und das reicht oftmals aus zum Vermeiden von Rückkopplung.
  • Seite 10 DIGITALE EFFEKTE 16 VERSCHIEDENE EFFEKTE • • Insgesamt stehen 16 digitale Effekte zur Wahl: • R1-R10 – REVERB (Hall) • E1 und E2 – ECHO • ER1 und ER2 – Echo und Hall • CHO – Chorus • FLANGE – Flanger •...

  • Seite 11: Technische Daten

    TECHNISCHE DATEN Tieftöner: 2x 5,25” Lautsprecher: Hochtöner: 2x 1”, Seidenkalotten Optimierte Frontports für einen satten Bass Frequenzgang: 70Hz-20kHz Gehäuse: Verstärker: Class-D, 100W Klangregelung: ±12dB @ 50Hz (Kuhschwanz) ±12dB @ 200Hz~4kHz (Glocke) High ±12dB @ 10kHz (Kuhschwanz) Notch ±12dB @ 80Hz~400Hz (schmalbandige Glocke) Akku: Lithiumeisenphosphat (LifePO4), aufladbar [12V, 11.000mAh] Laufzeit: 6-8 Stunden...
  • Seite 12 ©Elite Acoustics Engineering Inc.
