Anwendung
CA2N3843de_06
2015-12-14

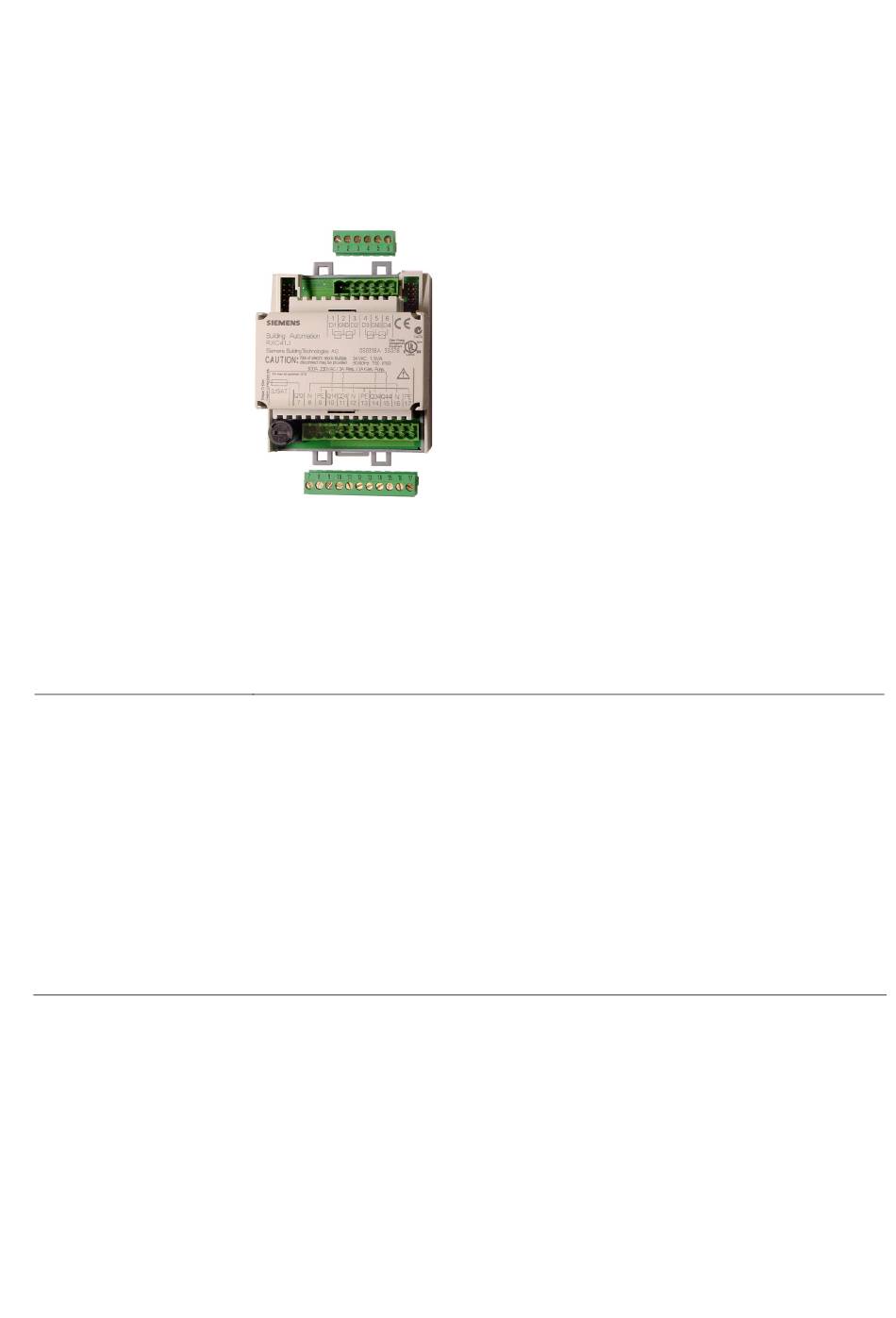

Desigo™ RXC
Erweiterungsmodul
für Jalousiesteuerung
Zusatzgerät zum Raum-Controller RXC30 / RXC31 / RXC38
Das Erweiterungsmodul RXC41 wird in Kombination mit einem Raum-Controller
RXC30 / RXC31 / RXC38 für die Jalousiesteuerung in Einzelräumen eingesetzt.
• Ansteuerung von zwei elektrischen Jalousieantrieben
• Ladbare Anwendungssoftware im Basismodul RXC30 / RXC31 / RXC38
• Steckverbindung für Speisung und Daten zum Basismodul RXC30 / RXC31 /
RXC38
• Potentialfreie Relaiskontakte für die Motorsteuerung
• Eingebaute Feinsicherung zum Schutz der Relaiskontakte und Antriebe
(nur RXC41.1)
Das Modul RXC41 dient als I/O-Erweiterung für das Basismodul RXC30 / RXC31 /
RXC38. Die Ein-/Ausgangskonfiguration ist für die Steuerung von zwei elektrischen
Jalousieantrieben optimiert.
Das Basismodul RXC30 / RXC31 / RXC38 und das Erweiterungsmodul RXC41 werden
elektrisch und bei Verwendung der Klemmenabdeckung mechanisch zu einer Einheit
gekoppelt. Diese kann bei Bedarf mit einem zweiten Erweiterungsmodul RXC41 oder
einem zusätzlichen Erweiterungsmodul RXC40 für Lichtsteuerung ergänzt werden.
3
RXC41.1
RXC41.5
Building Technologies
843
Werbung
Verwandte Anleitungen für Siemens RXC41.1
Inhaltszusammenfassung für Siemens RXC41.1
- Seite 1 RXC38 • Potentialfreie Relaiskontakte für die Motorsteuerung • Eingebaute Feinsicherung zum Schutz der Relaiskontakte und Antriebe (nur RXC41.1) Anwendung Das Modul RXC41 dient als I/O-Erweiterung für das Basismodul RXC30 / RXC31 / RXC38. Die Ein-/Ausgangskonfiguration ist für die Steuerung von zwei elektrischen Jalousieantrieben optimiert.
- Seite 2 Die Funktion des RXC41 wird durch die im Raum-Controller RXC30 / RXC31 / RXC38 geladene Anwendungssoftware bestimmt. Für eine detaillierte Funktionsbeschreibung siehe Applikationsbibliothek Desigo RXC (V1: CA2A3810, V2: CA110300). Typenübersicht Artikelnummer Bezeichnung RXC41.1 (wird nicht mehr verkauft) RXC41.5 S55373-C120 Erweiterungsmodul für Jalousiesteuerung RXZ40.1 Zubehör: Klemmenabdeckungen Bestellung Bei einer Bestellung sind Stückzahl, Name und Typenbezeichnung anzugeben.
- Seite 3 Basismodul RXC30 / RXC31 / RXC38 (bzw. das vorhergehende Erwei- terungsmodul) sowie einen Steckersockel für die Verbindung zu einem allfälligen nächstfolgenden Erweiterungsmodul. Die Ansteuerung der Jalousieantriebe ist mit einer auswechselbaren Feinsicherung abgesichert (nur RXC41.1). Laschen für Zugentlastung Verbindungskabel zum Basis-...
- Seite 4 Jalousieantriebe ist im Gerät eine auswechselbare Feinsicherung eingebaut (nur RXC41.1). 80062 Auswechseln der Feinsicherung (nur RXC41.1) Kommunikation Das Erweiterungsmodul RXC41 kommuniziert über eine serielle Bus-Verbindung (PE- Bus) mit dem Controller RXC30 / RXC31 / RXC38. Die PE-Busleitungen sind durch das Gerät auf den Anschlussstecker für das nächstfolgende Erweiterungsmodul geschlauft.
- Seite 5 Leitungen müssen am Gerät mit einer Zugentlastung gesichert werden. Die Ausgänge Q14 und Q24 sowie Q34 und Q44 sind gegenseitig verriegelt. Die Schaltkreise sind zum Leitungsschutz gemäss örtlichen Vorschriften abzusichern. RXC41.1: Die potentialfreien Relaisausgänge sind durch eine eingebaute Beachte! STOP Feinsicherung mit 3,15 A Nennstrom abgesichert.
-
Seite 6: Technische Daten
DC 100 mA Schaltleistung max. 20 W Induktive Belastung L/R max. 7 ms Absicherung der Relaisausgänge RXC41.1: Eingebaute Feinsicherung 3,15 A (träge) RXC41.5: Externe Absicherung der Zuleitung Schmelzsicherung träge max. 10 A (zwingend) Leitungsschutzschalter max. 13 A mit Auslösecharakteristik B, C oder D nach... - Seite 7 ISO 9001 (Qualität) mensetzung, Verpackung, Umweltnutzen, Entsorgung Abmessungen Siehe Massbilder Breite in DIN-Teilungseinheiten Gewicht Ohne Verpackung 0,16 kg *) Die Dokumente können unter http://siemens.com/bt/download bezogen werden. Anschlussklemmen 80065_01 16 17 Meldeeingänge für potentialfreie Elektrotaster Meldeeingang Masse für Meldeeingang Meldeeingang Meldeeingang Masse für Meldeeingänge...
- Seite 8 Anschlussschaltpläne RXC41 D1 ... D4 Potentialfreie Elektrotaster Q1, Q2 Elektrische Jalousieantriebe Interne Sicherung T3.15 A (RXC41.1) Externe Sicherung ≤10 A (RXC41.5) Jalousieantriebe dürfen nie parallel auf einen Ausgang geschaltet werden, da Beachte! STOP dies zu deren Zerstörung führen kann! Die maximale Last pro Modul (beide Jalousieantriebe zusammen) ist auf 3 A begrenzt.
- Seite 9 Massbilder alle Masse in mm ohne Klemmen- abdeckung mit Klemmenabdeckung 9/10 Siemens RXC41 – Erweiterungsmodul für Jalousiesteuerung CA2N3843de_06 Building Technologies 2015-12-14...
