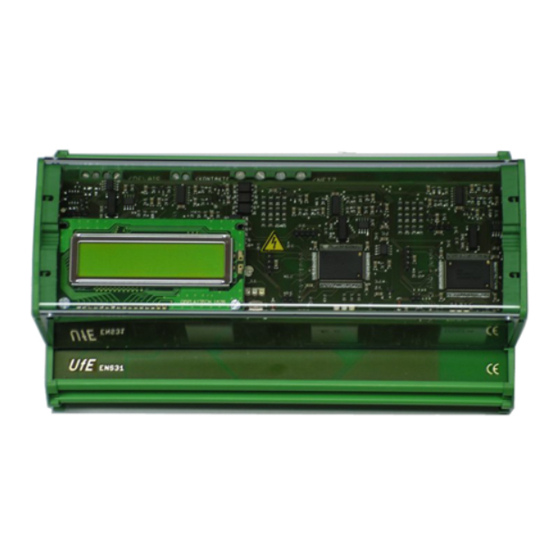

- Seite 1 Selbsttätige Freischaltstelle ENS31 Produktbeschreibung Stand 09/2005...
-
Seite 2: Urheberrecht
E-Mail: post@ufegmbh.de web: www.ufegmbh.de Hinweis Halten Sie bei Rückfragen an die UfE GmbH die Gerätenummer bereit. Irrtum oder Fehler in der Dokumentation vorbehalten. Bitte weisen Sie die UfE GmbH auf Fehler in der Dokumentation hin. © Urheberrecht Das Urheberrecht an dieser Produktbeschreibung verbleibt bei der UfE GmbH. -
Seite 3: Inhaltsverzeichnis
Vorbereitung des Schalt- / Zählerschranks..15 4.1.4 Aufsetzen auf die Hutschiene ......15 Elektrischer Anschluss ..........16 4.2.1 Grundkonfiguration ........16 4.2.2 Anforderung an die Schaltorgane ....16 4.2.3 Verschaltung..........17 Vorteile für den Kunden ............19 Technische Daten..............20 Produktbeschreibung ENS31 Seite 3 von 20 Version: A.02 Stand: 20.09.2005... -
Seite 4: Zweck Des Produkts
3-phasig einspeisenden Anlagen konzipiert. Sie verhindert bei Ausfall oder Abschalten des öffentlichen Stromnetzes eine unkontrollierte Insel- bildung. Die ENS31 entspricht der DIN VDE 0126-1-1 und ist bis 30 kW Einspei- seleistung als Ersatz für eine manuelle Trennvorrichtung zugelassen. Durch die Verwendung dieser automatisch arbeitenden Freischaltstelle kann auf eine jederzeit vom Versorgungsunternehmen zugängliche, ma-... -
Seite 5: Systembeschreibung
Inselbildung verhindern. Die kontaktbehaftete Abschaltung erfolgt durch extern bereitzustellende Schütze mit zwangsgeführten Öffnern. Diese Schütze werden zweikanalig durch die ENS31 über die Relais Rel1 und Rel2 angesteuert. Die Abfrage des Schaltzustands dieser externen Schütze erfolgt über zwei Rückmelde- eingänge. -
Seite 6: Lcd-Anzeige Und Leds
Kapitel 2 Systembeschreibung LCD-Anzeige und LEDs Auf der Vorderseite der ENS31 sind folgende Anzeigen angebracht: X XXXXX A) LCD-Anzeige Der Geräte- und Netzstatus wird auf einer 2-zeiligen LCD-Anzeige darge- stellt. Jede Zeile kann 16 Zeichen abbilden. B bis D) LEDs Zusätzlich zur LCD-Anzeige wird der Geräte- und Netzstatus auch über... -
Seite 7: Anschlüsse
Kapitel 2 Systembeschreibung Anschlüsse An der Oberkante der ENS31 sind folgende Anschlüsse vorgesehen: < R E L A I S <KONTAKTE < N E T Z N L1 L2 L3 1 2 3 4 A 4 Anschlussklemmen zur Schützansteuerung, potentialfrei B 2 Anschlussklemmen zum Anschluss der zwangsgeführten... -
Seite 8: Verhaltensweisen Der Freischaltstelle
Kapitel 3 Verhaltensweisen der Freischaltstelle Verhaltensweisen der Freischaltstelle Allgemeines Die ENS31 überwacht das Netz und verhindert bei Netzausfall oder Netz- abschaltung eine unkontrollierte Inselbildung. Dabei reagiert sie auf Abweichungen bei: • Spannung • Frequenz • Impedanz jeder einzelnen Phase. Hinweis Die Werkseinstellungen sind bei Bedarf änderbar. -
Seite 9: Abweichung Der Netzfrequenz
Abhängig von den Netzgegebenheiten wird die Auslöseschwelle für einen Impedanzsprung auf 1 Ohm bis 0,2 Ohm angepasst. Hinweis Ab Werk ist eine Schwelle von 0,5 Ohm eingestellt. Die automatische Anpassung der Schaltschwelle ist im Abschnitt 3.8 be- schrieben. Produktbeschreibung ENS31 Seite 9 von 20 Version: A.02 Stand: 20.09.2005... -
Seite 10: Beeinflussung Von Freischaltstellen Untereinander
Problemen beim Betrieb kommt. Auch bei langen Netzausläufern und bei einem stark mit Störungen belastetem Netz ist ein unproblematischer Betrieb gewährleistet. Die ENS31 passt sich automatisch an diese schwierigen Netzbedingungen an. Dazu sind in der ENS31 folgende Verfahren integriert: •... -
Seite 11: Automatische Kalibrierung Der Impedanzmessung
Selbsttest durchgeführt. Eine manuelle Kalibrierung ist nicht mehr erforderlich. Zur Kalibrierung wird der Messwiderstand mehrmals in der Sekunde elektronisch überbrückt und die sich dadurch ergebende Impedanzände- rung wird als Referenz für die Kalibrierung verwendet. Netz Produktbeschreibung ENS31 Seite 11 von 20 Version: A.02 Stand: 20.09.2005... -
Seite 12: Automatische Anpassung Von Schaltschwellen An Die Netzbedingungen
Schwellenwertes liegt, der zur Abschaltung geführt hat. Bevor die Schaltschwelle auf einen weniger empfindlichen Wert ange- passt wird, schaltet die ENS31 kurz ab, um zu prüfen, ob die Netzspan- nung noch vorhanden ist. Erst wenn erkannt wird, dass es sich nicht um einen unkontrollierten Inselbetrieb handelt, wird die Schwelle auf einen weniger empfindlichen Wert geändert. -
Seite 13: Automatische Synchronisation / Signalbegrenzung Bei Gehäuftem Einsatz Der Ens
Mit zunehmender Anzahl der ENS-Geräte werden immer mehr in einen passiven Betriebszustand gehen. Sie erzeugen nur noch wenige Si- gnale selbst und verwenden das gemeinsam erzeugte und am Netzan- schlusspunkt messbare Prüfsignal als Pilotton. Ortsnetz Produktbeschreibung ENS31 Seite 13 von 20 Version: A.02 Stand: 20.09.2005... -
Seite 14: Montage
Die ENS31 ist für die Montage auf einer Hutschiene im Schaltschrank oder im Zählerschrank vorgesehen. Eine freie Montage ist nicht erlaubt. Der Schrank muss eine ausreichende Größe für die ENS31 und die erfor- derlichen Schütze aufweisen und muss diese Geräte vor Nässe, Staub, Schmutz und Hitze schützen. -
Seite 15: Vorbereitung Des Schalt- / Zählerschranks
Vorbereitung des Schalt- / Zählerschranks Bestimmen Sie die Einbauposition der ENS31 auf der Hutschiene. Sägen Sie in der Einbauposition der ENS31 einen Ausschnitt in die Schranktür, damit Sie ohne Öffnen des Schranks jederzeit die ENS31 mit den Anzeigen (LCD und LEDs) sehen können. -
Seite 16: Elektrischer Anschluss
Der Installateur muss sicherstellen, dass die Energieerzeugungsanla- ge nur über die beiden der ENS zugeordneten Schaltorgane mit dem Netz verbunden ist. Unfallgefahr! Die ENS31 muss über Vorsicherungen in der Netzzuleitung abgesichert werden (mind. 6 A, max. 25 A). Beachten Sie den Schaltplan. 4.2.2 Anforderung an die Schaltorgane Für die Netztrennung sind zwei Schütze mit zwangsgeführten Hilfskon-... -
Seite 17: Verschaltung
Kapitel 4 Montage 4.2.3 Verschaltung Prüfen Sie, dass Netzleitungen und Einspeiseleitungen spannungsfrei sind. Verschalten Sie den Energieerzeuger (Einspeiser), die ENS31 und die Schütze wie folgt: -K10.1 -K10.2 * * * min. 6 A -K10.1 -K10.2 max. 25 A R1R2R3R4 N L1 L2 L3... - Seite 18 L1-Anschluss der ENS31 über ein Relais geschaltet werden. Hinweis Beim Einschalten über L1 kann die Verzögerungszeit bis zum Einschal- ten der Schütze bis zu 30 Sekunden betragen, da die ENS31 die Einspei- sebedingungen neu testen muss. Seite 18 von 20 Produktbeschreibung ENS31 Version: A.02...
-
Seite 19: Vorteile Für Den Kunden
Vermeidung von Fehlauslösungen durch automatische Anpassung von Schaltschwellen an die Netzbedingungen • geringer Energieverbrauch, geringe Erwärmung • automatischer, wartungsfreier Betrieb ohne Wiederholungsprüfungen • automatische Synchronisation und Begrenzung der Signalstärke bei gehäuftem Einsatz (mehrere ENS ins Ortsnetz) Produktbeschreibung ENS31 Seite 19 von 20 Version: A.02 Stand: 20.09.2005... -
Seite 20: Technische Daten
< 130 V (Reaktionszeit 0,02 s) Unterspannung (schnelle Abschaltung) < 185 V (Reaktionszeit 0,2 s) Unterspannung + 0,2 Hz / -2,5 Hz Frequenzabweichung (Reaktionszeit 0,2 s) > 0,5 Ohm (Reaktionszeit 0,5 s) Impedanzsprungerkennung Seite 20 von 20 Produktbeschreibung ENS31 Version: A.02 Stand: 20.09.2005...
