Auspacken

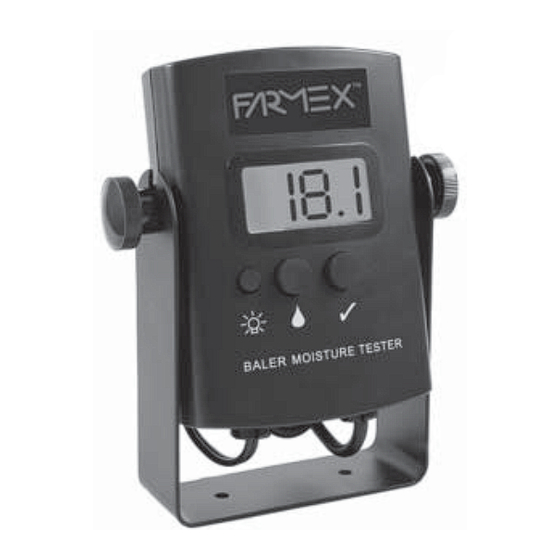

1. Der BHT-1 besteht aus einem Display-Modul (A) mit Befestigungsklammern
und 2 Drehknöpfen, einem 3,04 m (10 ft.) langen Netzkabel (B) mit Sicher-
ung, einem 7,6 m (25 ft.) langen geschirmten Sensorkabel (C), und einer
Feuchtesensor-Baugruppe (D) mit Montagehardware und Bohrschablone.
Die 2 Blechschrauben (j) zur Befestigung der Display-Modulklammern wur-
den mit der Feuchtesensor-Baugruppe verpackt. Identifi zieren Sie vor Be-
ginn der Montage alle Teile, wie sie in Abbildung 1 unten abgebildet sind.
Baugruppe Feuchtesensor (D):
a. (2) Kontaktbolzen
b. (1) Platte
c. (2) kl. Kunststoffbuchsen
d. (2) gr. Kunststoffscheiben
e. (6) fl ache Scheiben
f. (2) gr. Sicherungsscheiben
g. (4) gr. Muttern
h. (2) Flachkopfschrauben
i. (2) kl. Sicherungsscheiben
j. (2) kl. Muttern
k. (2) Blechschrauben für Befestigungsteil
l. Sensorkabel
Betriebsanleitung
Feuchtemesser für Heu zum
Montieren auf einer Ballenpresse
(A)
FIGURE 1
(D)
a
h
1
(B)
(C)
b
d
c
i j
BHT-1
f g e
e
l e g
k
GERMAN
DOCU-M0101 10-10
Werbung
Inhaltszusammenfassung für Farmex BHT-1
- Seite 1 Montieren auf einer Ballenpresse Auspacken 1. Der BHT-1 besteht aus einem Display-Modul (A) mit Befestigungsklammern und 2 Drehknöpfen, einem 3,04 m (10 ft.) langen Netzkabel (B) mit Sicher- ung, einem 7,6 m (25 ft.) langen geschirmten Sensorkabel (C), und einer Feuchtesensor-Baugruppe (D) mit Montagehardware und Bohrschablone.
-
Seite 2: Montage
Montage Auf einer herkömmlichen Quaderballenpresse: 1. Suchen Sie eine fl ache Stelle zwischen 30,5 bis 60,9 cm (12” bis 24”) auf der Rück- seite der Kammer, etwa auf halber Seitenhöhe der UNGESCHNITTENEN SEITE der Kammer. Hinweis: Messergebnisse von der Schnittseite des Ballens werden größere Abweichungen bei den Messergebnissen und insgesamt höhere Messergeb- nisse liefern. - Seite 3 FIGURE 2 FIGURE 3 Installation des Display-Moduls 1. Suchen Sie eine Stelle (fl ache Oberfl äche) im Führerstand, an der man während des Ballenpressens das Display sehen kann. 2. Verwenden Sie die Befestigungsklammer als Schablone, markieren und nehmen Sie 0,24 cm (3/32”) Vorbohrungen vor und befestigen Sie das Befestigungsteil mit den zwei (2) Blechschrauben.
- Seite 4 Sie auf die Prüftaste, damit ein Nachkalibrieren der Schal- tung bei Feuchtigkeit auf die aktuellen Bedingungen des Sensors und seine Umgebung erfolgt. Der BHT-1 wird sich automatisch an schmutzige Sen- sorkontakte und die relative Luftfeuchte in der Kammer anpassen. Wir emp- fehlen als gängige Praxis, den Meter jedes Mal, wenn er eingeschaltet wird,...
- Seite 5 Prüfungsverfahren und Informationen 1. Während ein Ballen in der Ballenkammer gepresst wird, misst der BHT-1 und gibt den Mittelwert mehrerer Prüfungen an, deren Ergebnisse alle zwei Sekunden an- gezeigt werden. Typischerweise variieren in einem einzelnen Ballen die Messergeb- nisse zur Feuchte um mehrere Prozentpunkte. Schwaden haben nie von oben bis unten den gleichen Feuchtigkeitsgehalt.
-
Seite 6: Pflege Und Wartung
Pfl ege und Wartung 1. Entfernen Sie immer nach jedem Gebrauch (und besonders nach der Ern- tezeit), das Display-Modul (falls es sich nicht innerhalb eines trockenen Führerstands befi ndet) und lagern Sie es an einem sauberen und trock- enen Ort. 2. - Seite 7 Garantie Die BHT-1 Hay Feuchtigkeit Tester ist garantiert frei von Fehlern in Mate- rial und Verarbeitung für ein Jahr ab dem Datum des Kaufes. Diese Garan- tie gilt nicht die Batterie oder Schäden, die aus Missbrauch, Vernachläs- sigung, Unfall oder unsachgemäße Installation oder Wartung zu decken.
