ACHTUNG!
– Der USB-Transceiver ist auf Beschädigungen zu prüfen. Im
Falle einer Beschädigung darf der USB-Transceiver keines-
falls in Betrieb genommen werden. Sollte ein Transportscha-
den vorliegen, so ist der Liefe rant zu informieren.
– Der USB-Transceiver ist nur für den sachgemäßen Gebrauch
(wie in der Bedienungsanleitung beschrieben) bestimmt. Än-
derungen oder Modifikationen dürfen nicht vorgenommen
werden, da ansonsten jeglicher Gewährleistungsanspruch
entfällt.
USB-Funk-Transceiver zur Steuerung von IO-AIR-Funkempfängern
„
Bidirektionales Protokoll
„
Artikel
Art.-Nr.:
Funkfrequenz:
Sendeleistung:
Spannungsversorgung:
Betriebstemperaturbereich:
Schutzart:
Maße (L × B × T):
Farbe:
Der USB-Transceiver verfügt über zwei LEDs, eine grüne und eine blaue,
die eine einfache Rückmeldung ermöglichen.
A. Blaue LED:
Leuchtet die blaue LED auf, wird signalisiert, dass gerade ein Befehl über-
mittelt wird.
B. Grüne LED:
Leuchtet die grüne LED auf, empfängt der USB-Transceiver Informationen
über die serielle USB-Schnittstelle.
© Vestamatic GmbH
D

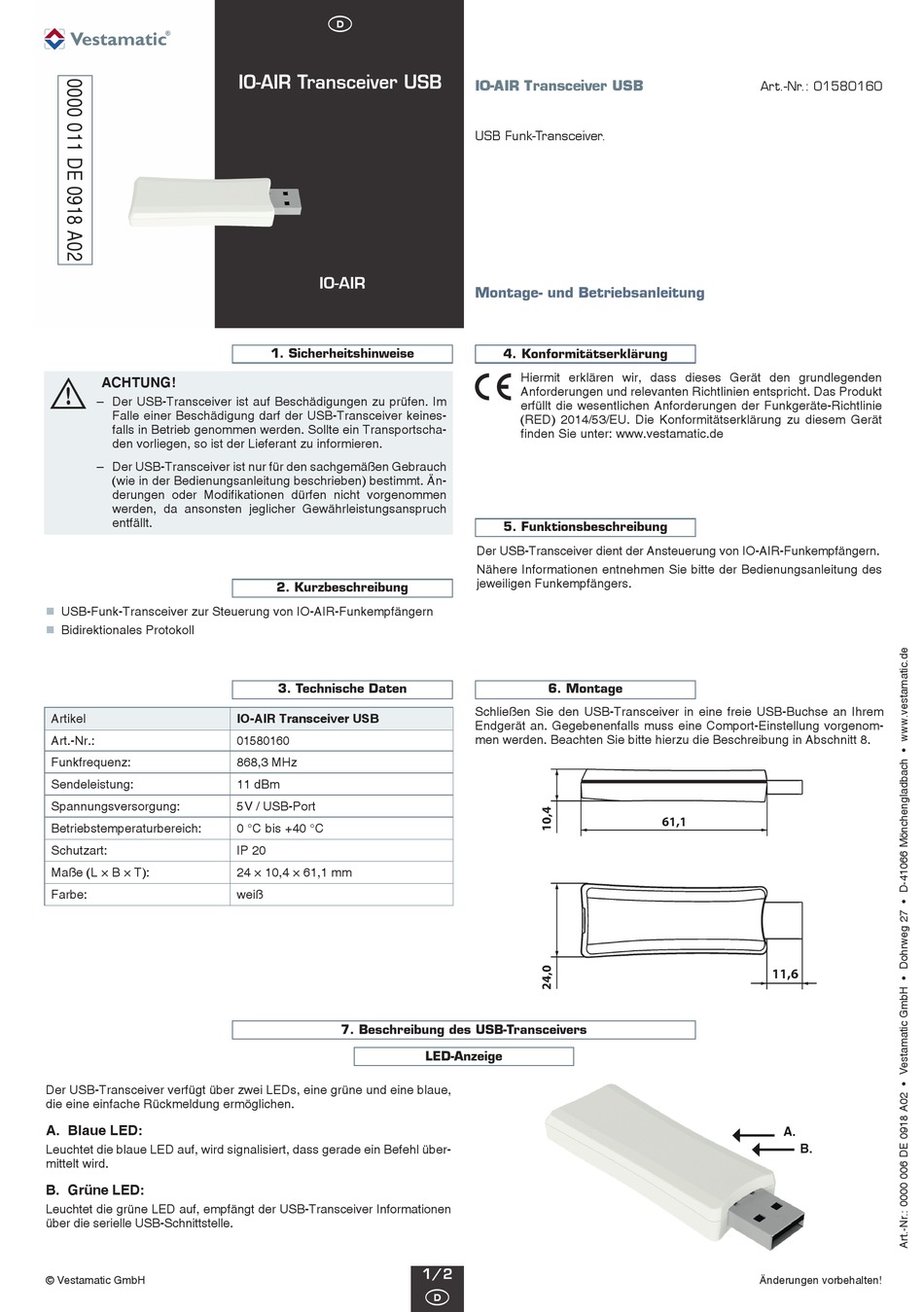

IO-AIR Transceiver USB
IO-AIR
1. Sicherheitshinweise
2. Kurzbeschreibung
3. Technische Daten
IO-AIR Transceiver USB
01580160
868,3 MHz
11 dBm
5 V / USB-Port
0 °C bis +40 °C
IP 20
24 × 10,4 × 61,1 mm
weiß
7. Beschreibung des USB-Transceivers
IO-AIR Transceiver USB
USB Funk-Transceiver.
Montage- und Betriebsanleitung
4. Konformitätserklärung
p
Hiermit erklären wir, dass dieses Gerät den grundlegenden
Anforderungen und relevanten Richtlinien entspricht. Das Produkt
erfüllt die wesentlichen Anforderungen der Funkgeräte-Richtlinie
(RED) 2014/53/EU. Die Konformitätserklärung zu diesem Gerät
finden Sie unter: www.vestamatic.de
5. Funktionsbeschreibung
Der USB-Transceiver dient der Ansteuerung von IO-AIR-Funkempfängern.
Nähere Informationen entnehmen Sie bitte der Bedienungsanleitung des
jeweiligen Funkempfängers.
6. Montage
Schließen Sie den USB-Transceiver in eine freie USB-Buchse an Ihrem
Endgerät an. Gegebenenfalls muss eine Comport-Einstellung vorgenom-
men werden. Beachten Sie bitte hierzu die Beschreibung in Abschnitt 8.
LED-Anzeige
1/2
D
IO-AIR Transceiver USB
Art.-Nr.: 01580160
Änderungen vorbehalten!
