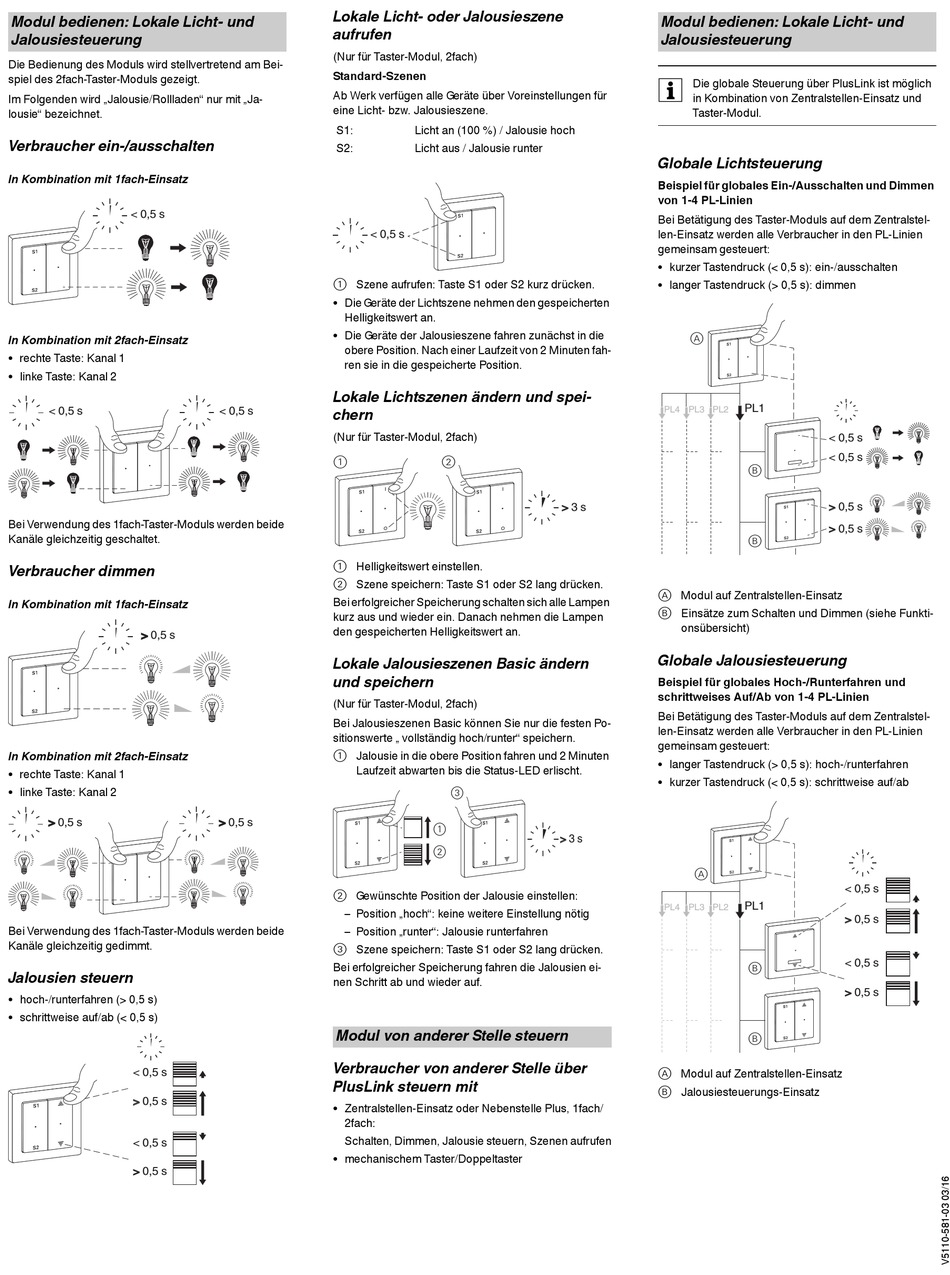

Modul bedienen: Lokale Licht- und
Jalousiesteuerung
Die Bedienung des Moduls wird stellvertretend am Bei-
spiel des 2fach-Taster-Moduls gezeigt.
Im Folgenden wird „Jalousie/Rollladen" nur mit „Ja-
lousie" bezeichnet.
Verbraucher ein-/ausschalten
In Kombination mit 1fach-Einsatz
< 0,5 s
In Kombination mit 2fach-Einsatz
• rechte Taste: Kanal 1
• linke Taste: Kanal 2
< 0,5 s
Bei Verwendung des 1fach-Taster-Moduls werden beide
Kanäle gleichzeitig geschaltet.
Verbraucher dimmen
In Kombination mit 1fach-Einsatz
> 0,5 s
In Kombination mit 2fach-Einsatz
• rechte Taste: Kanal 1
• linke Taste: Kanal 2
> > 0,5 s
Bei Verwendung des 1fach-Taster-Moduls werden beide
Kanäle gleichzeitig gedimmt.
Jalousien steuern
• hoch-/runterfahren (> 0,5 s)
• schrittweise auf/ab (< 0,5 s)
< 0,5 s
> > 0,5 s
< 0,5 s
> 0,5 s
Lokale Licht- oder Jalousieszene
aufrufen
(Nur für Taster-Modul, 2fach)
Standard-Szenen
Ab Werk verfügen alle Geräte über Voreinstellungen für
eine Licht- bzw. Jalousieszene.
S1:
S2:
< 0,5 s
1 Szene aufrufen: Taste S1 oder S2 kurz drücken.
• Die Geräte der Lichtszene nehmen den gespeicherten
Helligkeitswert an.
• Die Geräte der Jalousieszene fahren zunächst in die
obere Position. Nach einer Laufzeit von 2 Minuten fah-
ren sie in die gespeicherte Position.
Lokale Lichtszenen ändern und spei-
< 0,5 s
chern
(Nur für Taster-Modul, 2fach)
1
1 Helligkeitswert einstellen.
2 Szene speichern: Taste S1 oder S2 lang drücken.
Bei erfolgreicher Speicherung schalten sich alle Lampen
kurz aus und wieder ein. Danach nehmen die Lampen
den gespeicherten Helligkeitswert an.
Lokale Jalousieszenen Basic ändern
und speichern
(Nur für Taster-Modul, 2fach)
Bei Jalousieszenen Basic können Sie nur die festen Po-
sitionswerte „ vollständig hoch/runter" speichern.
1 Jalousie in die obere Position fahren und 2 Minuten
Laufzeit abwarten bis die Status-LED erlischt.
> 0,5 s
2 Gewünschte Position der Jalousie einstellen:
– Position „hoch": keine weitere Einstellung nötig
– Position „runter": Jalousie runterfahren
3 Szene speichern: Taste S1 oder S2 lang drücken.
Bei erfolgreicher Speicherung fahren die Jalousien ei-
nen Schritt ab und wieder auf.
Modul von anderer Stelle steuern
Verbraucher von anderer Stelle über
PlusLink steuern mit
• Zentralstellen-Einsatz oder Nebenstelle Plus, 1fach/
2fach:
Schalten, Dimmen, Jalousie steuern, Szenen aufrufen
• mechanischem Taster/Doppeltaster
Licht an (100 %) / Jalousie hoch
Licht aus / Jalousie runter
2
> > 3 s
3
1
> > 3 s
2
Modul bedienen: Lokale Licht- und
Jalousiesteuerung
Die globale Steuerung über PlusLink ist möglich
|
in Kombination von Zentralstellen-Einsatz und
Taster-Modul.
Globale Lichtsteuerung
Beispiel für globales Ein-/Ausschalten und Dimmen
von 1-4 PL-Linien
Bei Betätigung des Taster-Moduls auf dem Zentralstel-
len-Einsatz werden alle Verbraucher in den PL-Linien
gemeinsam gesteuert:
• kurzer Tastendruck (< 0,5 s): ein-/ausschalten
• langer Tastendruck (> 0,5 s): dimmen
A
PL1
PL4
PL3 PL2
< 0,5 s
< 0,5 s
B
> > 0,5 s
> > 0,5 s
B
A Modul auf Zentralstellen-Einsatz
B Einsätze zum Schalten und Dimmen (siehe Funkti-
onsübersicht)
Globale Jalousiesteuerung
Beispiel für globales Hoch-/Runterfahren und
schrittweises Auf/Ab von 1-4 PL-Linien
Bei Betätigung des Taster-Moduls auf dem Zentralstel-
len-Einsatz werden alle Verbraucher in den PL-Linien
gemeinsam gesteuert:
• langer Tastendruck (> 0,5 s): hoch-/runterfahren
• kurzer Tastendruck (< 0,5 s): schrittweise auf/ab
A
PL1
PL4 PL3 PL2
B
B
A Modul auf Zentralstellen-Einsatz
B Jalousiesteuerungs-Einsatz
< 0,5 s
> > 0,5 s
< 0,5 s
> 0,5 s
