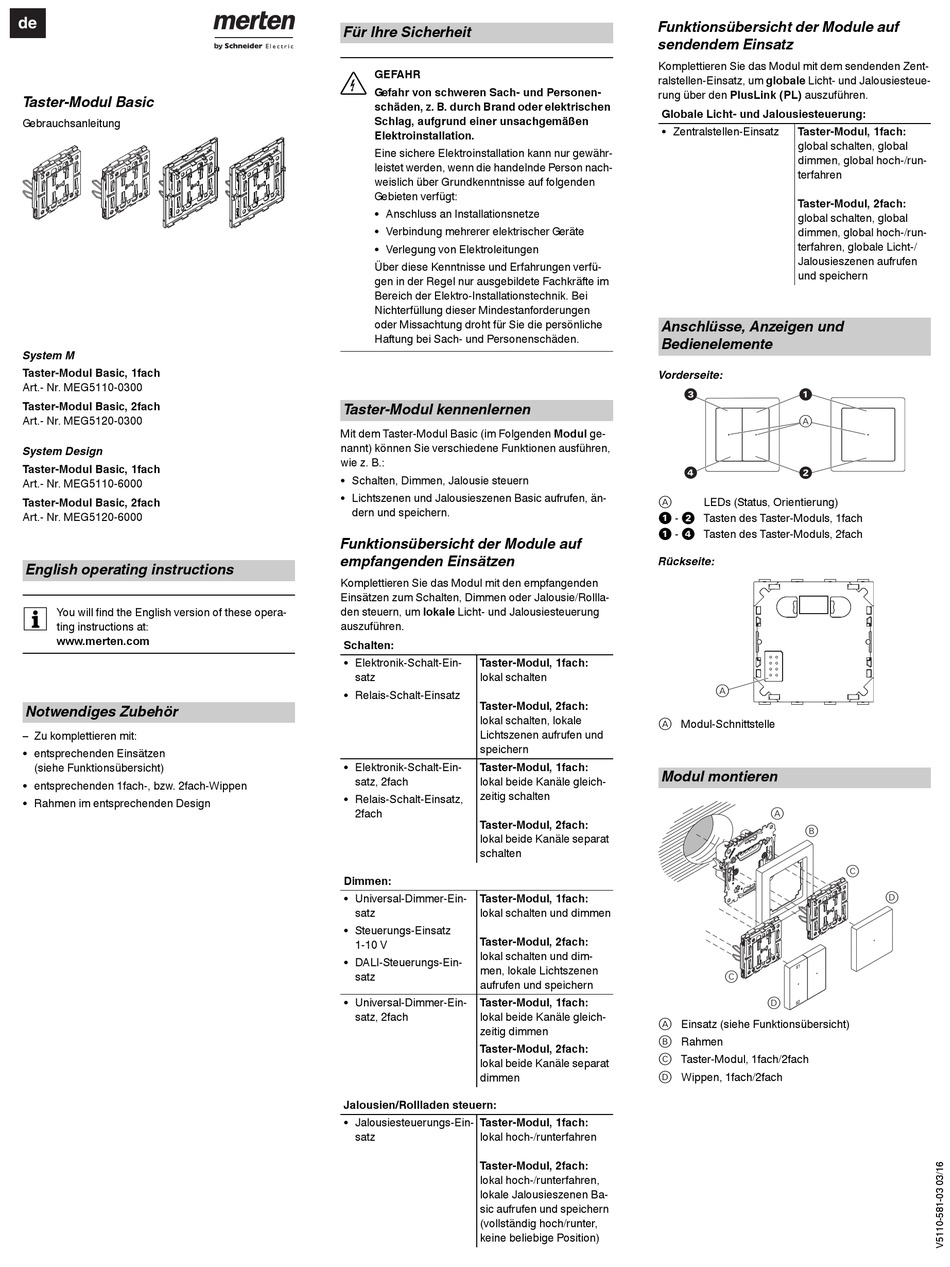

merten System M Gebrauchsanleitung

Taster-Modul Basic© Schneider-Electric 2014V5110-581-0303/16
de
Taster-Modul Basic
Gebrauchsanleitung
System M
Taster-Modul Basic, 1fach
Art.- Nr. MEG5110-0300
Taster-Modul Basic, 2fach
Art.- Nr. MEG5120-0300
System Design
Taster-Modul Basic, 1fach
Art.- Nr. MEG5110-6000
Taster-Modul Basic, 2fach
Art.- Nr. MEG5120-6000
English operating instructions
You will find the English version of these opera-
|
ting instructions at:
www.merten.com
Notwendiges Zubehör
– Zu komplettieren mit:
• entsprechenden Einsätzen
(siehe Funktionsübersicht)
• entsprechenden 1fach-, bzw. 2fach-Wippen
• Rahmen im entsprechenden Design
Für Ihre Sicherheit
¼ GEFAHR
Gefahr von schweren Sach- und Personen-
schäden, z. B. durch Brand oder elektrischen
Schlag, aufgrund einer unsachgemäßen
Elektroinstallation.
Eine sichere Elektroinstallation kann nur gewähr-
leistet werden, wenn die handelnde Person nach-
weislich über Grundkenntnisse auf folgenden
Gebieten verfügt:
• Anschluss an Installationsnetze
• Verbindung mehrerer elektrischer Geräte
• Verlegung von Elektroleitungen
Über diese Kenntnisse und Erfahrungen verfü-
gen in der Regel nur ausgebildete Fachkräfte im
Bereich der Elektro-Installationstechnik. Bei
Nichterfüllung dieser Mindestanforderungen
oder Missachtung droht für Sie die persönliche
Haftung bei Sach- und Personenschäden.
Taster-Modul kennenlernen
Mit dem Taster-Modul Basic (im Folgenden Modul ge-
nannt) können Sie verschiedene Funktionen ausführen,
wie z. B.:
• Schalten, Dimmen, Jalousie steuern
• Lichtszenen und Jalousieszenen Basic aufrufen, än-
dern und speichern.
Funktionsübersicht der Module auf
empfangenden Einsätzen
Komplettieren Sie das Modul mit den empfangenden
Einsätzen zum Schalten, Dimmen oder Jalousie/Rollla-
den steuern, um lokale Licht- und Jalousiesteuerung
auszuführen.
Schalten:
• Elektronik-Schalt-Ein- Taster-Modul, 1fach:
satz lokal schalten
• Relais-Schalt-Einsatz
Taster-Modul, 2fach:
lokal schalten, lokale
Lichtszenen aufrufen und
speichern
• Elektronik-Schalt-Ein- Taster-Modul, 1fach:
satz, 2fach lokal beide Kanäle gleich-
zeitig schalten
• Relais-Schalt-Einsatz,
2fach
Taster-Modul, 2fach:
lokal beide Kanäle separat
schalten
Dimmen:
• Universal-Dimmer-Ein- Taster-Modul, 1fach:
satz lokal schalten und dimmen
• Steuerungs-Einsatz
Taster-Modul, 2fach:
1-10 V
lokal schalten und dim-
• DALI-Steuerungs-Ein-
men, lokale Lichtszenen
satz
aufrufen und speichern
• Universal-Dimmer-Ein- Taster-Modul, 1fach:
satz, 2fach lokal beide Kanäle gleich-
zeitig dimmen
Taster-Modul, 2fach:
lokal beide Kanäle separat
dimmen
Jalousien/Rollladen steuern:
• Jalousiesteuerungs-Ein- Taster-Modul, 1fach:
satz lokal hoch-/runterfahren
Taster-Modul, 2fach:
lokal hoch-/runterfahren,
lokale Jalousieszenen Ba-
sic aufrufen und speichern
(vollständig hoch/runter,
keine beliebige Position)
Funktionsübersicht der Module auf
sendendem Einsatz
Komplettieren Sie das Modul mit dem sendenden Zent-
ralstellen-Einsatz, um globale Licht- und Jalousiesteue-
rung über den PlusLink (PL) auszuführen.
Globale Licht- und Jalousiesteuerung:
• Zentralstellen-Einsatz Taster-Modul, 1fach:
global schalten, global
dimmen, global hoch-/run-
terfahren
Taster-Modul, 2fach:
global schalten, global
dimmen, global hoch-/run-
terfahren, globale Licht-/
Jalousieszenen aufrufen
und speichern
Anschlüsse, Anzeigen und
Bedienelemente
Vorderseite:
§ !
A
$ „
LEDs (Status, Orientierung)
A
! - " Tasten des Taster-Moduls, 1fach
! - $ Tasten des Taster-Moduls, 2fach
Rückseite:
A
A Modul-Schnittstelle
Modul montieren
A
B
C
D
A Einsatz (siehe Funktionsübersicht)
B Rahmen
C Taster-Modul, 1fach/2fach
D Wippen, 1fach/2fach
C
D
