- Seite 1 Personal GEBRAUCHSANWEISUNG BESTELLNUMMER: 00948 DE COPYRIGHT© PHYSIOMED ELEKTROMEDIZIN AG...
-
Seite 2: Rechtlicher Hinweis
Weitergabe, Vervielfältigung und Übersetzung auch in Auszügen sind ohne vorheriges schriftliches Einver- ständnis der PHYSIOMED ELEKTROMEDIZIN AG nicht gestattet. Die PHYSIOMED ELEKTROMEDIZIN AG behält sich das Recht zur Änderung an Geräten sowie der Doku- mentation ohne vorherige Benachrichtigung vor. PHYSIOMED ELEKTROMEDIZIN AG... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis PHYSIOMED ELEKTROMEDIZIN AG Inhaltsverzeichnis Kapitel 1 Einleitung ........1 1.1 Verwendete Konventionen . - Seite 4 Inhaltsverzeichnis PHYSIOMED ELEKTROMEDIZIN AG Anhang A Anhang ........18 A.1 Kundendienst, Instandhaltung, Wartung .
-
Seite 5: Kapitel 1 Einleitung
PHYSIOMED ELEKTROMEDIZIN AG Kapitel 1 Einleitung ® Mit dem DEEP OSCILLATION Personal haben Sie ein äußerst vielseitiges Tiefenoszillations-System erwor- ben. Optimal nutzbar wird es allerdings erst, wenn Sie über die Funktion der Bedienelemente informiert sind. Lesen Sie daher die vorliegende Gebrauchsanweisung aufmerksam durch und machen Sie sich vor der Anwendung eingehend mit dem Gerät vertraut. -
Seite 6: Geräteübersicht

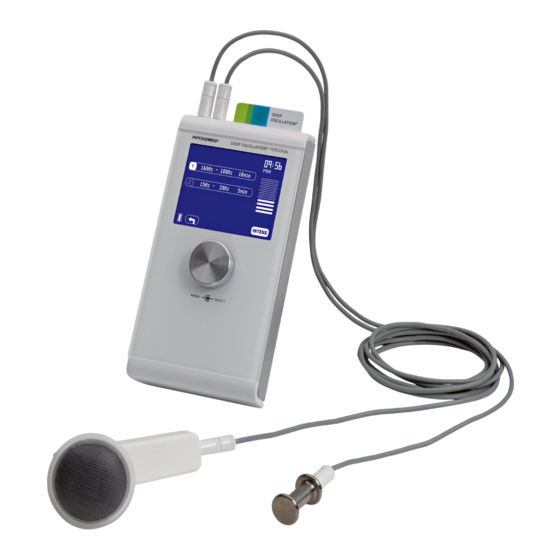

1 Einleitung PHYSIOMED ELEKTROMEDIZIN AG 1.3 Geräteübersicht Vorderseite Rückseite (Rückwand abgenommen) Legende Anzeigefeld Kartenleser Auswahlregler Batteriefach Anschlussbuchsen Kontroll-Licht Ladeanschluss ® DEEP OSCILLATION Personal... - Seite 7 1 Einleitung PHYSIOMED ELEKTROMEDIZIN AG Rückseite (mit Rückwand) Gerätetasche (Vorder- und Rückseite) Unterseite ® DEEP OSCILLATION Personal...
-
Seite 8: Symbole Im Anzeigefeld
Handapplikator verbunden sein! 1.6 Anwendung ® Die Funktionsweise von DEEP OSCILLATION Personal basiert auf einem gepulsten elektrostatischen Feld, das in der behandelten Körperregion des Patienten aufgebaut wird und dessen Frequenz je nach gewähl- ter Indikation zwischen 5 - 250 Hz variiert. Durch die Bewegung des Handapplikators kommt es im Gewe- be des Patienten zu einem Vibrations- oder Pumpeffekt mit großer Tiefenwirkung. -
Seite 9: Kontraindikationen
• Schmerzberuhigung • Ödemminderung • Entzündungshemmung • Wundheilungsförderung 1.7 Kontraindikationen ® Nicht behandelt werden darf mit DEEP OSCILLATION Personal bei: • akuten Infektionen • akuten systemischen Entzündungen mit Beteiligung pathogener Keime • aktiver Tuberkulose • akuten Venenerkrankungen (unbehandelten Thrombosen) •... -
Seite 10: Kapitel 2 Anzeige- Und Bedienelemente
Der Mikroprozessor des Gerätes überwacht die sicherheitsrelevanten Bauteile, verhindert Fehlbedienungen und testet das Gerät nach jedem Einschaltvorgang. 2.1 Funktion der Anzeige- und Bedienelemente ® Im folgenden Abschnitt werden die einzelnen Anzeige- und Bedienelemente des DEEP OSCILLATION Per- sonal vorgestellt. Die Nummern in spitzen Klammern verweisen auf die Geräteübersicht auf Seite 3. -
Seite 11: Anschlussbuchsen
2 Anzeige- und Bedienelemente PHYSIOMED ELEKTROMEDIZIN AG 2.1.3 Anschlussbuchsen <3> Die Anschlussbuchen <3> dienen dazu, die mitgelieferten Kabel für den Handapplikator und die Klebe- oder Neutralelektrode mit dem Ge- rät zu verbinden. Hinweise zum Anschluss der Kabel finden Sie unter... -
Seite 12: Kapitel 3 Bedienung Des Gerätes
Kapitel 3 Bedienung des Gerätes 3.1 Batteriebetrieb ® Das DEEP OSCILLATION Personal verwendet zur Stromversorgung wiederaufladbare 1,2V AA NiMH-Ak- kus, die einen Betrieb des Gerätes unabhängig vom Stromnetz erlauben. Um eine lange Lebensdauer zu gewährleisten, müssen die Akkus bei der ersten Aufladung vollständig ge- laden werden. -
Seite 13: Ladegerät
Entnehmen Sie nun die vier wiederaufladbaren Akkus aus dem Gerät. ® Setzen Sie die neuen Akkus in das Batteriefach <5> Ihres DEEP OSCILLATION Personal ein. Achten Sie dabei auf die korrekte Polung. Das Entnahmeband muss sich unter den Akkus befinden. -
Seite 14: Sparbetrieb
3 Bedienung des Gerätes PHYSIOMED ELEKTROMEDIZIN AG Modus Grün Erhaltungsladungs-Modus Abwechselnd orange – grün flackernd Fehler Das Gerät darf nicht mit eingestecktem Ladegerät gelagert werden Wenn das Gerät mit eingestecktem Ladegerät gelagert wird, entladen sich die Akkus schnel- ler, da Entladestrom auch über das Ladegerät fließt. Das führt zur Tiefentladung der Akkus! Hinweis Das Ladegerät kann mit verschiedenen Netzadaptern bestückt werden, um der Netzspannung... -
Seite 15: Vorbereitungen Und Inbetriebnahme
3 Bedienung des Gerätes PHYSIOMED ELEKTROMEDIZIN AG 3.2 Vorbereitungen und Inbetriebnahme So können Sie das Gerät in Betrieb nehmen Halten Sie den Auswahlregler <2> eine Sekunde lang gedrückt. Sie hören einen Signalton und das Anzeigefeld <1> wird beleuchtet. Die Meldung Keine KARTE im Geraet vorhanden! Bitte KAR- TE einstecken. -
Seite 16: Kabelprüfung
3 Bedienung des Gerätes PHYSIOMED ELEKTROMEDIZIN AG 3.4 Kabelprüfung Sollten Sie bei der Behandlung den Eindruck haben, dass ein Anschlusskabel defekt ist, können Sie es mit Hilfe des Gerätes überprüfen. So führen Sie eine Kabelprüfung durch Wählen Sie eine Behandlung und regeln Sie die Intensität mit dem Auswahlregler <2> auf 100%. -
Seite 17: Therapiekarte
Klemmring eingerastet ist. Membranwechsel - Oszillatorplatte einrasten 3.6 Therapiekarte ® Auf der Therapiekarte sind sämtliche für das DEEP OSCILLATION Personal verfügbaren Indikationen abge- speichert. Die Therapiekarte muss eingesteckt sein, um eine Behandlung durchführen oder die Grundein- stellungen aufrufen zu können. -
Seite 18: Gerätefehler
3 Bedienung des Gerätes PHYSIOMED ELEKTROMEDIZIN AG 3.7 Gerätefehler Falls während des automatischen Selbsttest oder während des Betriebs ein Gerätefehler auftritt, erscheint im Anzeigefeld <1> einer der folgenden Fehlercodes: • ERROR_01 ... ERROR_05 Der Betrieb des Gerätes wird dann automatisch unterbrochen. Schalten Sie das Gerät durch Drücken des Auswahlreglers <2>... -
Seite 19: Kapitel 4 Behandlung
PHYSIOMED ELEKTROMEDIZIN AG Kapitel 4 Behandlung ® Mit dem DEEP OSCILLATION Personal können Sie Behandlungen anhand vorgegebener Indikationen durchführen, die zusammen mit den jeweils zutreffenden Behandlungsparametern auf der Therapiekarte abgespeichert sind. Sie können sich bei jeder angezeigten Indikation an den vorgeschlagenen Therapiehin- weisen orientieren. - Seite 20 4 Behandlung PHYSIOMED ELEKTROMEDIZIN AG Behandlungsanweisungen - Schritt 1 Klicken Sie auf das das Symbol . Sie bekommen eine Anleitung angezeigt, anhand derer Sie die Behandlung durchführen sollten. Behandlungsanweisungen - Schritt 2 Drehen Sie den Auswahlregler <2> weiter, bis das Symbol blinkt.
- Seite 21 4 Behandlung PHYSIOMED ELEKTROMEDIZIN AG Behandlung Klicken Sie auf das Symbol und stellen Sie durch Drehen am Auswahlregler <2> die ge- wünschte Intensität ein. Sobald die Intensität aufgeregelt ist, fängt die Behandlung an und die Be- handlungszeit beginnt abzulaufen und das Kontroll-Licht <6> unter dem Auswahlregler <2>...
-
Seite 22: Anhang A Anhang
Der Hersteller ist nur für die ursprünglichen sicherheitstechnischen Eigenschaften des Gerätes verantwort- lich. Das Gerät muss grundsätzlich in Übereinstimmung mit der Gebrauchsanweisung verwendet werden. Instandhaltungsmaßnahmen am Gerät dürfen nur durch ausdrücklich von der PHYSIOMED ELEKTROMEDI- ZIN AG autorisierte Stellen ausgeführt werden. Werden die Arbeiten von solchen Stellen ausgeführt, so ist von diesen eine Bescheinigung zu fordern über Art und Umfang der Arbeiten, gegebenenfalls mit Angabe... -
Seite 23: Elektromagnetische Verträglichkeit
Eine Schulung am Gerät ist nach Einweisung und Lesen der Gebrauchsanweisung nicht zwingend erforder- lich. Sollte trotzdem Bedarf bestehen, kann eine weiterführende Schulung angeboten werden. Bitte wenden Sie sich an die PHYSIOMED ELEKTROMEDIZIN AG. A.6 Grundeinstellungen Im Menü Grundeinstellungen können Sie folgende Geräteeinstellungen vornehmen:... -
Seite 24: Technische Daten
Anhang PHYSIOMED ELEKTROMEDIZIN AG Grundeinstellungen Klicken Sie das Symbol für den Parameter an, den Sie ändern wollen (z.B. für den Kontrast Drehen Sie den Auswahlregler <2> bis der Parameter den gewünschten Wert annimmt. Klicken Sie auf das Symbol . Sie gelangen zum Indikationsmenü. -
Seite 25: Umgebungsbedingungen
Anhang PHYSIOMED ELEKTROMEDIZIN AG Netzspannung 100 ... 240 VAC Eingangsstrom 0,35 A Netzfrequenz 50 ... 60 Hz Ausgangsspannung 7,2 VDC (4 cells) Ausgangsstrom 1,3 ADC A.7.1 Umgebungsbedingungen Betrieb Umgebungstemperatur +10°C ... +40°C Relative Luftfeuchte 30% ... 75% Luftdruck 800 ... 1.060 hPa... -
Seite 26: Anhang B Lieferumfang Und Zubehör
00385, 00397, 00414, Therapiekarte SPORTS, AESTHETICS, FITNESS oder POSTPARTUM 00458 (wahlweise eine) 00382 Titan-Kontaktelement 00395 Transporttasche ® 00261 Verbindungskabel DEEP OSCILLATION 00948 Gebrauchsanweisung (Deutsch) B.2 Lieferbares Zubehör ® Für DEEP OSCILLATION Personal ist das folgende Zubehör lieferbar: Art.-Nr. Bezeichnung 00384 Batterieladegerät... - Seite 27 Oszillator-Kopf 1,5 cm 00381 Oszillator-Kopf 5 cm 00386 Oszillator-Kopf, 9,5 cm 00348 Puder, Packung 00396 Stiftapplikator 00397 Therapiekarte AESTHETICS 00414 Therapiekarte FITNESS 00458 Therapiekarte POSTPARTUM 00385 Therapiekarte SPORTS 00382 Titan-Kontaktelement 00395 Transporttasche ® 00261 Verbindungskabel DEEP OSCILLATION ® DEEP OSCILLATION Personal...
-
