Eine moderne wandmusikbox
Inhaltsverzeichnis

Werbung

Terminal Montage

Gerät auspacken
Gerät montieren (2 Möglichkeiten):
• Anschluss an Stromnetz 230 V / 50 Hz (Steckdose)

Anschluss von Sound

Wahlweise:
o Wandkreuz TAB
o Wandkreuz NSM
o Boxen an internem Verstärker anschließen (optional)
o Gerät an Verstärker (Line – IN) anschließen
o Anderes Medium, beispielsweise ein CD-Player, an Line – IN und
Line – OUT an Verstärker (für Hintergrundmusik
Punkt Mpeg (Video) Dateien im Manual bei Inbetriebnahme!)
o Relaisschaltung (Schaltbüchse) von CD-Player und MAX Fire
Jukebox an Verstärker (gesteuert über IO – Controller und ebenfalls
für Hintergrundmusik.

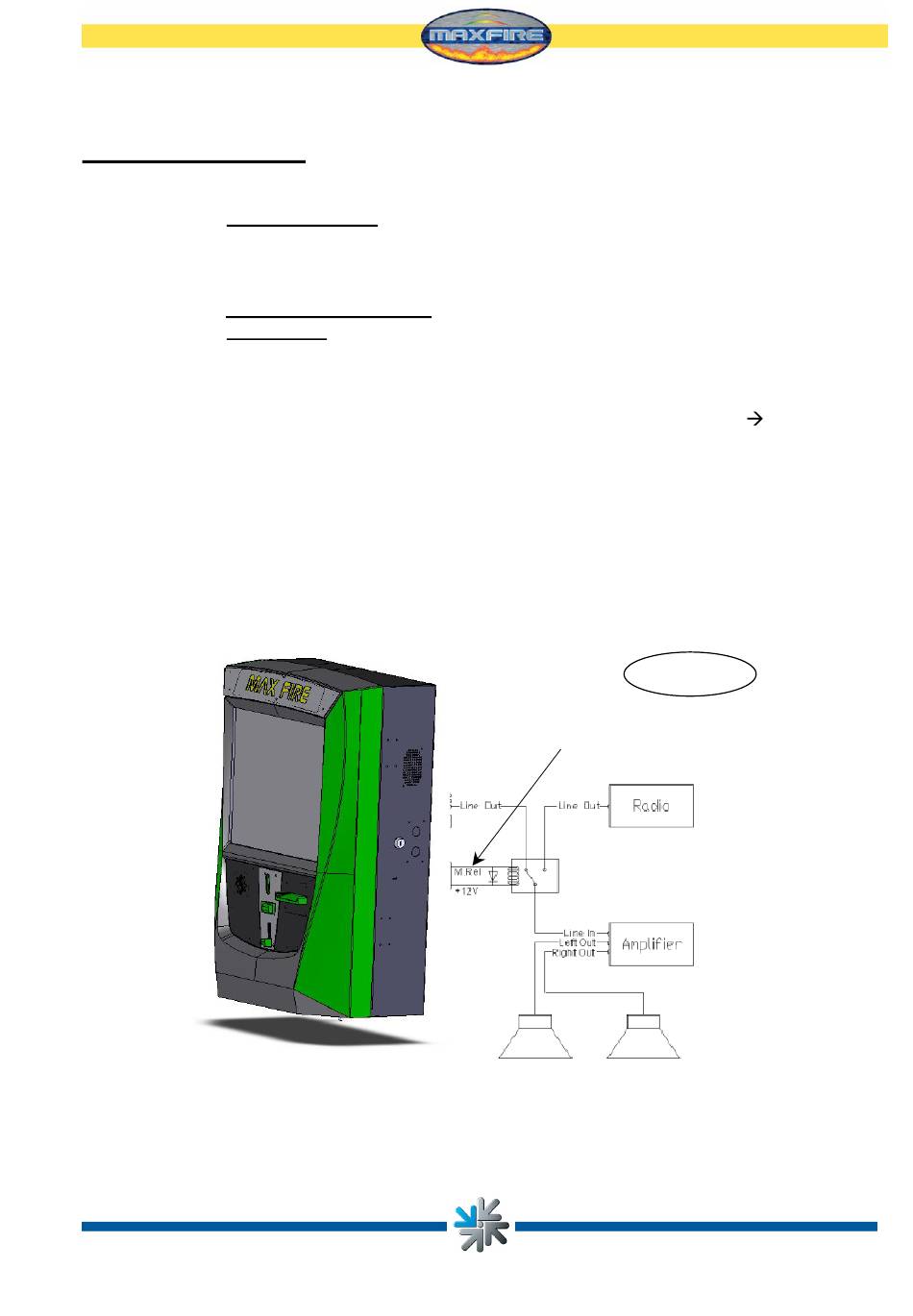

Siehe Bild 1.0. Wie Sie das Musik-Relais aktivieren können, finden
Sie
anschließend
beschrieben.
im
Hauptmanual
Bild 1.0
Io-Controller
Pin 49
siehe unter
Testmenü
genauer
Seite 7
