Inhaltszusammenfassung für WACKER BH 23 Serie

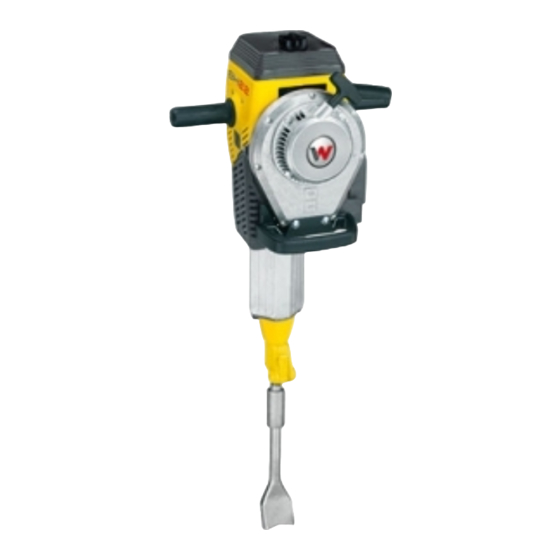

- Seite 1 www.wackergroup.com BENZINHAMMER BH 23 0200170de - 10.2002 0007892 100 0007893 100 0007894 100 Betriebsanleitung...
-
Seite 3: Vorwort
Das Lesen, Verstehen und Befolgen der Sicherheitshinweise tragen entscheidend zu Ihrer Sicherheit bei und schützen Sie vor Gesundheitsschäden. Bedienen und warten Sie bitte Ihr Wacker Gerät entsprechend den Angaben in dieser Betriebsvorschrift. Ihr Wacker Gerät wird Ihnen diese Aufmerksamkeit mit einem störungsfreien Betrieb und einer hohen Verfügbar- keit danken. -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT SICHERHEITSHINWEISE Allgemein Betrieb Überwachung Instandhaltung Transport Prüfung TECHNISCHE DATEN BESCHREIBUNG Einsatzzweck Abmessungen Funktionsbeschreibung TRANSPORT ZUM ARBEITSORT BEDIENUNG Inbetriebnahme Motor Während des Betriebes Nach dem Betrieb Hinweis für richtiges Arbeiten WARTUNG Wartungsplan Schmierstofftabelle Motor Kurbelgehäuse, Schlagsystem Montagehinweis Montage NACHSCHMIEDEN DER WERKZEUGE EG - KONFORMITÄTSERKLÄRUNG 0106672DIVZ.D.doc... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE SICHERHEITSHINWEISE FÜR BOHR - UND AUFBRUCHHÄMMER MIT VERBRENNUNGSMOTORISCHEM ANTRIEB Allgemein Mit dem selbständigen Führen von Bohr- und Aufbruchhämmer dürfen nur Personen beschäftigt wer- den, die * das 18. Lebensjahr vollendet haben, * körperlich und geistig geeignet sind, * zum Arbeiten mit Bohr- und Aufbruchhämmer unterwiesen sind und ihre Befähigung hierzu ge- genüber dem Unternehmer nachgewiesen haben und * erwarten lassen, daß... -
Seite 6: Überwachung
Prüfung Bohr- und Aufbruchhämmer sind entsprechend den Einsatzbedingungen und den betrieblichen Verhältnissen nach Bedarf, jedoch jährlich mindestens einmal, durch einen Sachkundigen, z.B. in einer WACKER-Service- Station, auf ihren betriebssicheren Zustand zu prüfen und gegebenenfalls reparieren zu lassen. Bitte beachten Sie zusätzlich auch die entsprechenden, in Ihrem Land gültigen Vorschriften und Richt- linien. -
Seite 7: Technische Daten
TECHNISCHE DATEN BH 23 BH 23 BH 23 EE 25 x 108 EE 28 x 152 EE 28 x 160 Artikel-Nr. 0007892 ... 0007893 ... 0007894 ... Betriebsgewicht (Masse) ohne Werkzeug Einsteckende für Aufbruchwerkzeuge SW 25 x108 SW 28 x152 SW 28 x160 Schlagzahl 1300 - 1330... -
Seite 8: Beschreibung
BESCHREIBUNG Einsatzzweck Zum Aufbrechen von Beton und Asphalt sowie gerölldurchsetzten Erdreich, zum Abbrechen in Beton, Mauer- werk u.a. Baustoffen (gewachsenen und gefrorenen Böden) usw. zum Aufreißen von Straßen und Beton, As- phalt, Teer sowie Holz- und Steinplaster zum Abstechen von Ton, Lehm, Torf sowie Salzen, Zerkleinern fest- gefahrener oder gestampfter Böden, zum Einrammen von Pfählen und Erdungstäben mit entsprechenden Werkzeugen. -
Seite 9: Transport Zum Arbeitsort
TRANSPORT ZUM ARBEITSORT Transport zum Arbeitsort Voraussetzungen: Verwenden Sie zum Transport des Benzinhammers nur geeignete Hebezeuge mit einer Mindesttraglast von 30 kg. Beim Transport immer den Motor abstellen! Beim Transport auf der Ladefläche eines Fahrzeugs den Benzinhammer verzurren. Hinweis: Beachten Sie auch die Vorschriften in Kap. Sicherheitshinweise. T00139D... -
Seite 10: Bedienung
BEDIENUNG Inbetriebnahme Befestigen des Werkzeuges 1. Klinke (9) am Werkzeughalter (11) ausschwenken. 2. Einsteckende (10) säubern und etwas einfetten. 3. Werkzeug bis zum Anschlag einführen. 4. Klinke (9) am Werkzeughalter (11) andrücken. Nur scharfe Werkzeuge verwenden! Nur Werkzeuge mit einwandfreien Einsteckenden (10) verwenden, um Prellschläge zu vermeiden! Motor Kraftstoff Zweitakt-Mischung Öl/Kraftstoff im Verhältnis 1 : 50. -
Seite 11: Wartung
WARTUNG Wartungsplan Ca. 8 Std. nach Erstinbetriebnahme sind die äußeren Schraubverbindungen auf festen Sitz zu prüfen. Bauteil Wartungsarbeiten Wartungsintervall Luftfilter Auf äußere Beschädigungen und festen Sitz täglich prüfen. Kraftstoff Tankverschluß auf Dichtigkeit prüfen - bei Bedarf wechseln. Sonstiges Bowdenzug auf Leichtgängigkeit prüfen. Werkzeuge Prüfen der Einsteckenden und der Schneiden - gegebenenfalls schärfen, ausschmieden oder erneuern. -
Seite 12: Motor
WARTUNG Motor * Luftfilter: Durch klopfen oder anblasen reinigen (von innen nach außen), kein Benzin oder ähnliche Reini- gungsmittel verwenden! Stark verschmutzte oder mehrmals gereinigte Filter austauschen. Vor Einbau Fil- terauflage kontrollieren. * Kraftstoffzufuhr und Vergaser: Teile regelmäßig reinigen. Düsen durchblasen. * Zündkerze: Verrußte oder nasse Zündkerze reinigen. -
Seite 13: Montage
WARTUNG 4. Motor Trennung des Motors von Kurbelgehäuse ist erst nach Demontage der Verkleidung und Tanks möglich. Die 3 Befestigungsschrauben entfernen und Motor mit Fliehkraftkupplung von Kurbelgehäuse abziehen. 5. Starter * Starter vom Motor abschrauben. * Sechskantmutter lösen, Federring und Führungsscheibe abnehmen. * Drehfeder, Klinke abnehmen. -
Seite 14: Nachschmieden Der Werkzeuge
NACHSCHMIEDEN DER WERKZEUGE ACHTUNG! Bei allen Arbeiten ist eine Schutzbrille zu tragen. Wenn ein Nachschmieden der Werkzeuge notwendig wird, ist zu beachten, daß die Erwärmung nur den Teil des Werkzeuges einnimmt, der zum Ausschmieden notwendig ist. Ferner soll die Erwärmung langsam und un- ter stetiger Beobachtung geschehen, da sonst bei gehärteten Werkzeugen Wärmerisse entstehen können. -
Seite 17: Eg - Konformitätserklärung
EG - KONFORMITÄTSERKLÄRUNG Wacker Construction Equipment AG , Preußenstraße 41, 80809 München bescheinigt, daß das Baugerät: 1. Art: Aufbruchhammer 2. Typ: BH 23 3. Gerätetypnummer: 0007892 ... 0007893 ... 0007894 ... 4. absolute installierte Leistung: 2 kW in Übereinstimmung mit Richtlinie 2000/14/EG bewertet worden ist: Konformitätsbewer-...
