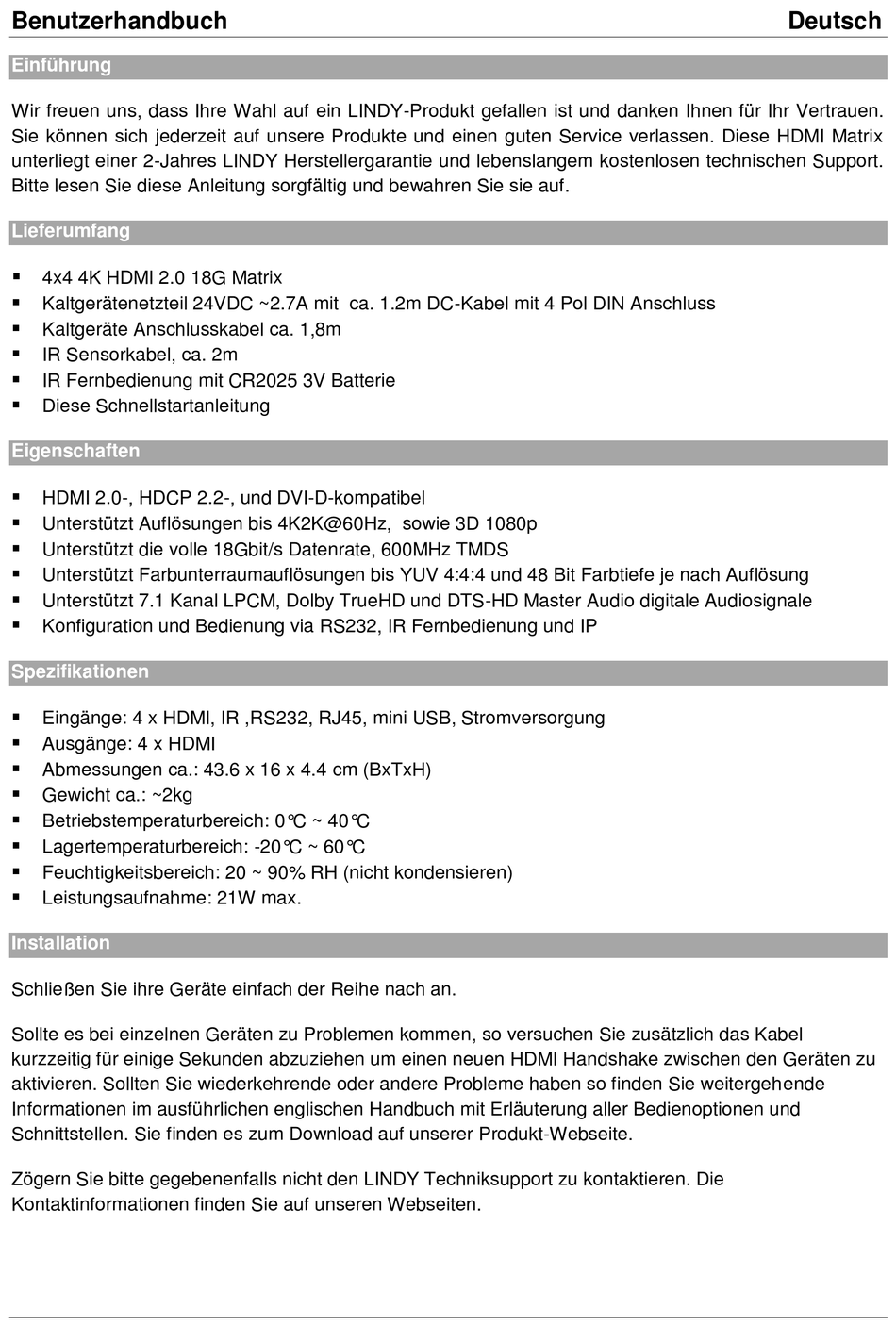

Benutzerhandbuch
Einführung
Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen.
Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese HDMI Matrix
unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen technischen Support.
Bitte lesen Sie diese Anleitung sorgfältig und bewahren Sie sie auf.
Lieferumfang
4x4 4K HDMI 2.0 18G Matrix
Kaltgerätenetzteil 24VDC ~2.7A mit ca. 1.2m DC-Kabel mit 4 Pol DIN Anschluss
Kaltgeräte Anschlusskabel ca. 1,8m
IR Sensorkabel, ca. 2m
IR Fernbedienung mit CR2025 3V Batterie
Diese Schnellstartanleitung
Eigenschaften
HDMI 2.0-, HDCP 2.2-, und DVI-D-kompatibel
Unterstützt Auflösungen bis 4K2K@60Hz, sowie 3D 1080p
Unterstützt die volle 18Gbit/s Datenrate, 600MHz TMDS
Unterstützt Farbunterraumauflösungen bis YUV 4:4:4 und 48 Bit Farbtiefe je nach Auflösung
Unterstützt 7.1 Kanal LPCM, Dolby TrueHD und DTS-HD Master Audio digitale Audiosignale
Konfiguration und Bedienung via RS232, IR Fernbedienung und IP
Spezifikationen
Eingänge: 4 x HDMI, IR ,RS232, RJ45, mini USB, Stromversorgung
Ausgänge: 4 x HDMI
Abmessungen ca.: 43.6 x 16 x 4.4 cm (BxTxH)
Gewicht ca.: ~2kg
Betriebstemperaturbereich: 0°C ~ 40°C
Lagertemperaturbereich: -20°C ~ 60°C
Feuchtigkeitsbereich: 20 ~ 90% RH (nicht kondensieren)
Leistungsaufnahme: 21W max.
Installation
Schließen Sie ihre Geräte einfach der Reihe nach an.
Sollte es bei einzelnen Geräten zu Problemen kommen, so versuchen Sie zusätzlich das Kabel
kurzzeitig für einige Sekunden abzuziehen um einen neuen HDMI Handshake zwischen den Geräten zu
aktivieren. Sollten Sie wiederkehrende oder andere Probleme haben so finden Sie weitergehende
Informationen im ausführlichen englischen Handbuch mit Erläuterung aller Bedienoptionen und
Schnittstellen. Sie finden es zum Download auf unserer Produkt-Webseite.
Zögern Sie bitte gegebenenfalls nicht den LINDY Techniksupport zu kontaktieren. Die
Kontaktinformationen finden Sie auf unseren Webseiten.
Deutsch
