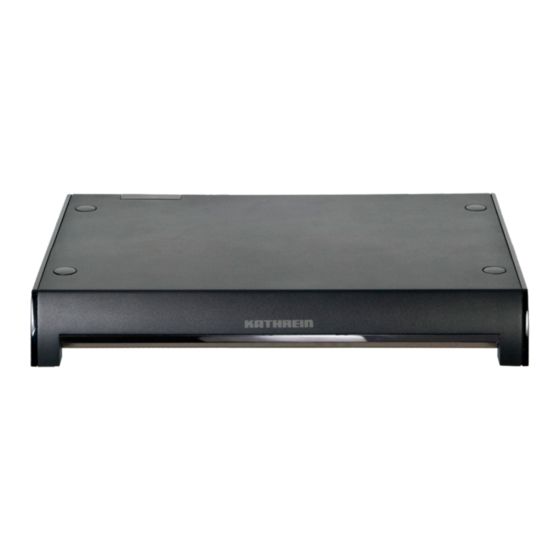

- Seite 1 Bedienungsanleitung CAP-Konverter Steuereinheit für Camping & Caravan Empfangsanlagen You will find an eng- lish version of this document at www.kathrein.com...
-
Seite 2: Inhaltsverzeichnis
Inhalt ..............................6 Lieferumfang ........................6 Anschlüsse CAP-Konverter ...................6 CAP-Konverter installieren .................... 7 WLAN Verbindung mit CAP-Konverter herstellen ................7 CAP-Konverter in Verbindung mit CAP-Systemen ............7 Standortwechsel ..........................7 Dreheinheit über den externen Taster steuern ................8 6.2.1 Dreheinheit aus der Parkposition fahren ..............................8 6.2.2... - Seite 3 • Benutzen Sie zur Reinigung ein trockenes Tuch. • Reinigen Sie nur die Oberfläche des Geräts. Umgebungsbedingungen • CAP-Konverter und Steckernetzteil dürfen nur in Innenräumen verwendet werden. • Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser. – Betreiben Sie das Gerät nicht in Feuchträumen.
-
Seite 4: Überhitzung
Allgemeine Sicherheitshinweise Achtung Gefahr der Beschädigung des Geräts. Beachten Sie dazu die folgenden Punkte: Fehlbeschaltung der Anschlüsse Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen. Überhitzung Beachten Sie die folgenden Punkte, damit die im Gerät entstehende Wärme ausreichend abgeführt wird. - Seite 5 Sollte es eine neue Software für Ihren Receiver geben, die Auswir- kungen auf die Anleitung hat (z. B. die Änderung Funktionen), werden wir, falls wir dies für erforderlich halten, eine neue Anleitung zum Download unter www.kathrein.com Verfügung stellen. Reparatur Lassen Sie Reparaturen an Ihrem Gerät nur von qualifiziertem Fachpersonal ausführen.
-
Seite 6: Zu Dieser Anleitung
Diese Bedienungsanleitung beschreibt, wie Sie die Steuereinheit schnell und einfach an die CAP- bzw. HDS-Systeme anschließen und anschließend in Betrieb nehmen. Alle darüber hinaus gehen- den Informationen finden Sie in den ausführlichen Gebrauchsanleitung der CAP- bzw. HDS-Systeme www.kathrein.com. ► Gehen Sie zu www.kathrein.com ▶ SAT ▶ Produktübersicht ▶ Produkte ▶ Camping & Cara- ▶Produkte. -
Seite 7: Cap-Konverter Installieren
► 12 V-Anschlusskabel auf die Polung Achten (+ rot /- schwarz) 2. Das beiliegende 12 V-Anschlusskabel vom Fachhändler installieren lassen. DE - 83004 Rosenheim WLAN Verbindung mit CAP-Konverter herstellen ✔ Kathrein UFZ 131 (USB-WLAN-Stick) ist am CAP-Konverter angesteckt. 1. Laden Sie die CAPcontrol App auf ihr Smartphone/Tablet (Google: Playstore/Apple: App Store) 2. -
Seite 8: Dreheinheit Über Den Externen Taster Steuern
- K o a x S l a v e M a s t e a l k a b K o a x i 1 2 V HDS 50* CAP-Konverter Abgesetztes Bedienteil Steuergerät * optionales Zubehör 8 von 16... -
Seite 9: Led-Statusanzeige In Verbindung Mit Cap-Systemen
LED-Statusanzeige in Verbindung mit CAP-Systemen Funktion Signal Beschreibung Farbe LED blinkt 1 x für 0,5 Sek., danach eine Pause von 2 Sek. keine Verbindung zur HDP LED blinkt 2 x für 0,5 Sek., danach eine Pause von 2 Sek. Satellit nicht gefunden LED blinkt 3 x für 0,5 Sek., danach eine Pause von 2 Sek. -
Seite 10: Hds-Systeme Mit Dem Externen Taster Steuern
8.1.1 CAP-Konverter im Standby ✔ Die Antenne wurde erfolgreich auf einen Satelliten ausgerichtet. ► Taster drücken. ➯ Der CAP-Konverter wechselt von Standby in den Normalbetrieb. 8.1.2 Reset durchführen ► Taster 5 Sekunden lang gedrückt halten. ➯ Es wird ein Reset der Dreheinheit durchgeführt. Die LED blinkt 3 x grün und 1 x rot, bis die Dreheinheit in Parkposition gefahren ist. -
Seite 11: Led-Statusanzeige In Verbindung Mit Hdz 66/Hds 166
Verbindung zur Antenne Um den CAP-Converter wieder im Normalbetrieb zu betreiben: 1. Fehlerursache prüfen. 2. Taster einmal drücken, um den Fehler zu quittieren, damit der CAP-Konverter wieder im Normalbetrieb betrieben werden kann. Verbindung zur Antenne OK, LED blinkt langsam kein Satellit gefunden Grün... -
Seite 12: Software- Und Programmlistenaktualisierung Durchführen
4. USB-Stick am CAP-Konverter anstecken. 5. CAP-Konverter über den Netzschalter ausschalten. 6. Taster drücken und gleichzeitig den CAP-Konverter über den Netzschalter wieder einschalten. ➯ Die Software wird automatisch beim Start des CAP-Konverters geladen. Der LED-Status zeigt an, ob die Software erfolgreich geladen wurde oder ob ein Problem aufgetreten ist, siehe LED- Statusanzeige in Verbindung mit CAP-Systemen, S. 9. -
Seite 13: Streaming
• Der gewählte Sender wird auf Ihrem Smartphone/Tablet abgespielt 10.2 PC/Laptop Streaming ✔ VLC-Player ist auf Ihrem PC/Laptop installiert ✔ PC/Laptop und CAP-Konverter sind über WLAN- oder über ein drahtgebundenes Netzwerk ver- bunden. • VLC-Player starten • Medien -> Datei öffnen … wählen •... -
Seite 14: Zubehör (Nicht Im Lieferumfang Enthalten)
Zubehör (nicht im Lieferumfang enthalten) Zubehör (nicht im Lieferumfang enthalten) Für die Steuereinheit ist das folgende Zubehör erhältlich: HDS 50 Externes Beienteil Bestellnummer: 20410070 • Mit dem externen Bedienteil HDS 50 lassen sich die Dreheinheiten CAP 650, 750 und 950 einfach und bequem bedienen, ohne dass dafür ein Receiver bzw. -
Seite 15: Mögliche Fehlfunktionen
Mögliche Fehlfunktionen Falls ein Satellit nicht gefunden wird, stellen Sie sicher, dass die Satellitenreihenfolge in Ihrem Empfangsgerät mit der Reihenfolge im CAP-Konverter übereinstimmt Sollte die Verbindung des CAP-Konverters mit der Dreheinheit oder HDS-System nicht funktionieren, überprüfen Sie die Verkabelung Tipp Geräteinformationen im Fall einer Gewährleistung... - Seite 16 | sat@kathrein.de 9360000308/a/STD/1118/DE | Änderungen vorbehalten. KATHREIN SE | Anton-Kathrein-Str. 1-3 | 83022 Rosenheim | Deutschland | Telefon +49 8031 184-0 | Fax +49 8031 184-52360...
