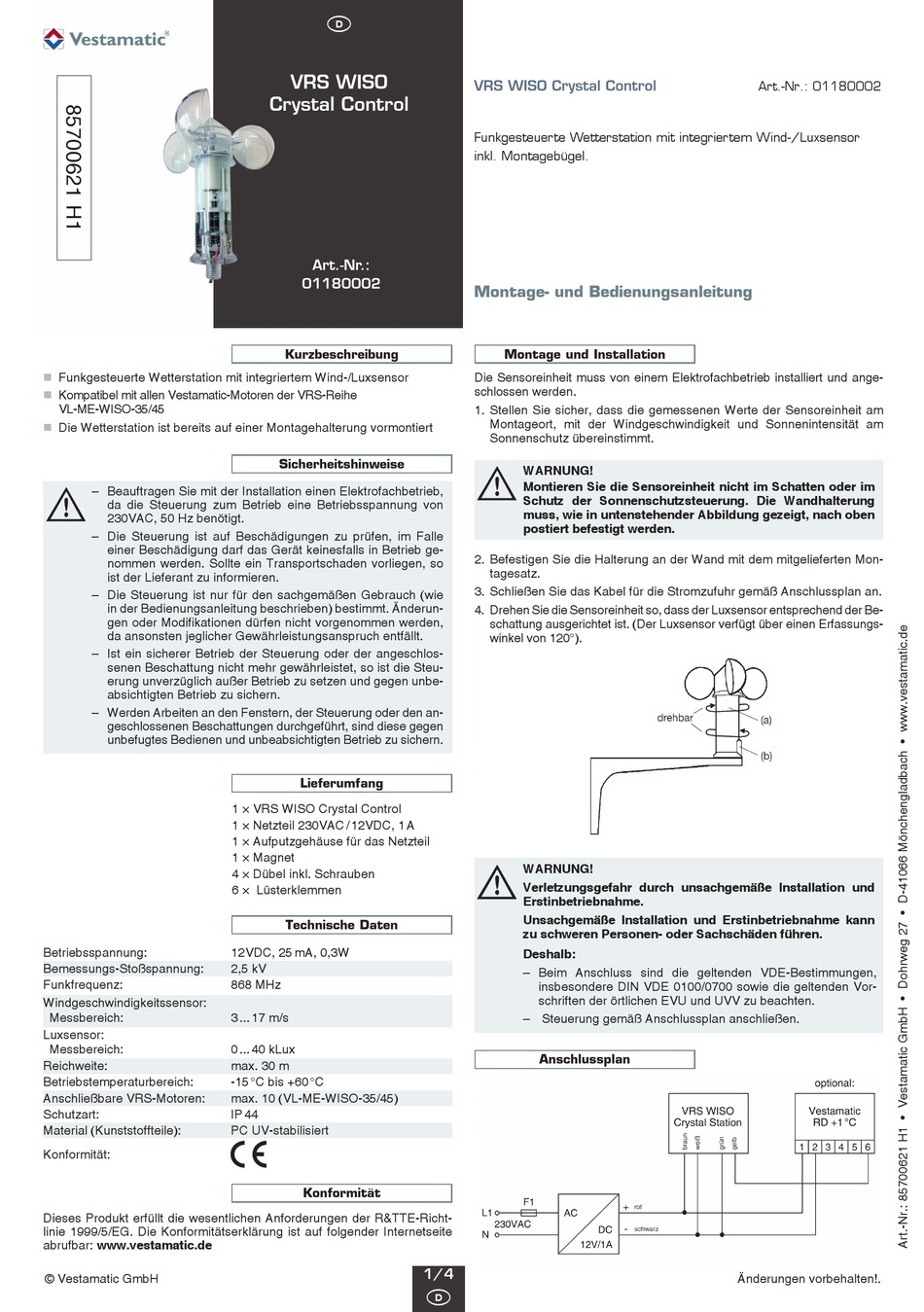

Vestamatic VRS WISO Crystal Control Montage- Und Bedienungsanleitung

 Funkgesteuerte Wetterstation mit integriertem Wind-/Luxsensor
 Kompatibel mit allen Vestamatic-Motoren der VRS-Reihe
VL-ME-WISO-35/45
Die Wetterstation ist bereits auf einer Montagehalterung vormontiert

– Beauftragen Sie mit der Installation einen Elektrofachbetrieb,
da die Steuerung zum Betrieb eine Betriebsspannung von
230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle
einer Beschädigung darf das Gerät keinesfalls in Betrieb ge-
nommen werden. Sollte ein Transportschaden vorliegen, so
ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie
in der Bedienungsanleitung beschrieben) bestimmt. Änderun-
gen oder Modifikationen dürfen nicht vorgenommen werden,
da ansonsten jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlos-
senen Beschattung nicht mehr gewährleistet, so ist die Steu-
erung unverzüglich außer Betrieb zu setzen und gegen unbe-
absichtigten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den an-
geschlossenen Beschattungen durchgeführt, sind diese gegen
unbefugtes Bedienen und unbeabsichtigten Betrieb zu sichern.
Betriebsspannung:
Bemessungs-Stoßspannung:
Funkfrequenz:
Windgeschwindigkeitssensor:
Messbereich:
Luxsensor:
Messbereich:
Reichweite:
Betriebstemperaturbereich:
Anschließbare VRS-Motoren:
Schutzart:
Material (Kunststoffteile):
Konformität:
Dieses Produkt erfüllt die wesentlichen Anforderungen der R&TTE-Richt-
linie 1999/5/EG. Die Konformitätserklärung ist auf folgender Internetseite
abrufbar: www.vestamatic.de
© Vestamatic GmbH
D
VRS WISO
Crystal Control
Art.-Nr.:
01180002
Kurzbeschreibung
Sicherheitshinweise
Lieferumfang
1 × VRS WISO Crystal Control
1 × Netzteil 230VAC / 12VDC, 1 A
1 × Aufputzgehäuse für das Netzteil
1 × Magnet
4 × Dübel inkl. Schrauben
6 × Lüsterklemmen
Technische Daten
12 VDC, 25 mA, 0,3 W
2,5 kV
868 MHz
3 ... 17 m/s
0 ... 40 kLux
max. 30 m
-15 °C bis +60 °C
max. 10 (VL-ME-WISO-35/45)
IP 44
PC UV-stabilisiert
p
Konformität
VRS WISO Crystal Control
Funkgesteuerte Wetterstation mit integriertem Wind-/Luxsensor
inkl. Montagebügel.
Montage- und Bedienungsanleitung
Montage und Installation
Die Sensoreinheit muss von einem Elektrofachbetrieb installiert und ange-
schlossen werden.
1. Stellen Sie sicher, dass die gemessenen Werte der Sensoreinheit am
Mon tage ort, mit der Windgeschwindigkeit und Sonnenintensität am
Sonnenschutz übereinstimmt.
WARNUNG!
Montieren Sie die Sensoreinheit nicht im Schatten oder im
Schutz der Sonnenschutzsteuerung. Die Wandhalterung
muss, wie in untenstehender Abbildung gezeigt, nach oben
postiert be festigt werden.
2. Befestigen Sie die Halterung an der Wand mit dem mitgelieferten Mon-
tagesatz.
3. Schließen Sie das Kabel für die Stromzufuhr gemäß Anschlussplan an.
4. Drehen Sie die Sensoreinheit so, dass der Luxsensor entsprechend der Be-
schattung ausgerichtet ist. (Der Luxsensor verfügt über einen Erfassungs-
winkel von 120°).
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erst inbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann
zu schweren Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen,
insbesondere DIN VDE 0100/0700 sowie die geltenden Vor-
schriften der örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
Anschlussplan
1/4
D
VRS WISO Crystal Control
Art.-Nr.: 01180002
Änderungen vorbehalten!.
