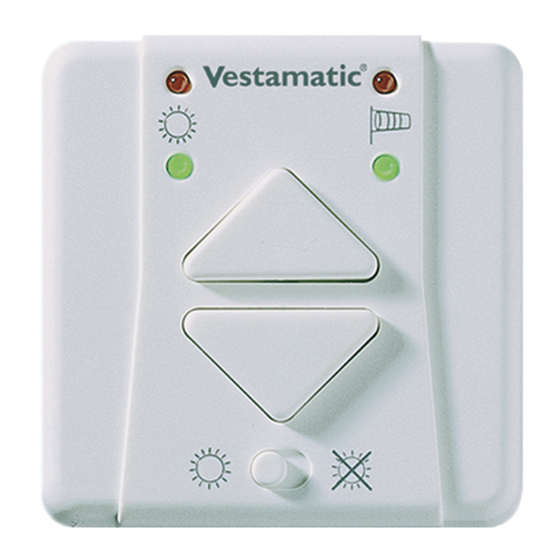

Vestamatic Markise Plus 01096110 Montageanleitung Und Bedienungsanleitung

Einfache Bedienung über große Pfeiltasten
Statusanzeige durch LEDs
Hand- oder Automatikbetrieb über Schiebeschalter einstellbar
Tippbetrieb zur exakten Lamelleneinstellung bei Jalousien
Motorlaufzeit / Wendezeit individuell einstellbar
Empfindlichkeit für Wind und Sonne einzeln einstellbar
Anschlussmöglichkeit für 1 Wind- und 2 Luxsensoren
Geeignet zur Ansteuerung von intelligenten dezentralen Steuerungen
Lieferbar als Markise Plus Set Alu (Art.-Nr. 01096310)
(inkl. Wind-/Sonnenmessstation, montiert auf Aluminiumbügel)
Lieferbar als Markise Plus Set Plastic (Art.-Nr. 01096210)
(inkl. Wind-/Sonnenmessstation, montiert auf Kunststoffbügel)
– Beauftragen Sie mit der Installation einen Elektrofachbetrieb, da
Ä
die Steuerung zum Betrieb eine Betriebsspannung von 230VAC,
50 Hz benötigt. Bitte beachten Sie, dass die Installation und die
Einstellung der DIP-Schalter auf der Geräterückseite nur durch
eine Elektrofachkraft erfolgen darf.
– Die Steuerung ist auf Beschädigungen zu prüfen, im Falle einer
Beschädigung darf das Gerät keinesfalls in Betrieb genommen
werden. Sollte ein Transportschaden vorliegen, so ist der
Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der
Bedienungsanleitung beschrieben) bestimmt. Änderungen oder
Modifikationen dürfen nicht vorgenommen werden, da ansonsten
jeglicher Gewährleistungsanspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der angeschlossenen
Beschattung nicht mehr gewährleistet, so ist die Steuerung
unverzüglich außer Betrieb zu setzen und gegen unbeabsichtig-
ten Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung oder den
angeschlossenen Beschattungen durchgeführt, sind diese gegen
unbefugtes Bedienen und unbeabsichtigten Betrieb zu sichern.
Betriebsspannung:
Bemessungs-Stoßspannung:
Leistungsaufnahme:
Ausgang (Einfahrt/ Ausfahrt):
Schaltleistung:
Schaltzeit Ausfahrt:
Wendezeit:
Softwareklasse:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Maße (L × B × H):
Farbangabe:
Konformität:
© Vestamatic GmbH
Markise Plus
Art.-Nr.:
01096110
Kurzbeschreibung
Varianten
Sicherheitshinweise
Technische Daten
230VAC, 50 Hz
2,5 kV
2 W
230VAC, 50 Hz
250VAC, 4A, cos f > 0,8 ind.
3 –180 Sekunden
0 –1,95 Sekunden
A
0 °C bis +40 °C
IP 40
2
69 × 69 × 34 mm
ähnlich RAL 9016
p
Markise Plus
Markisen-/Jalousiensteuerung zur Ansteuerung von
Motoren 230VAC.
Montage- und Bedienungsanleitung
Installation
Ä
WARNUNG!
Verletzungsgefahr durch unsachgemäße Installation und
Erstinbetriebnahme.
Unsachgemäße Installation und Erstinbetriebnahme kann zu schweren
Personen- oder Sachschäden führen.
Deshalb:
– Beim Anschluss sind die geltenden VDE-Bestimmungen, insbe-
sondere DIN VDE 0100/0700 sowie die geltenden Vorschriften der
örtlichen EVU und UVV zu beachten.
– Steuerung gemäß Anschlussplan anschließen.
Hinweise für den Elektrofachbetrieb
1. Entfernen Sie die Abdeckhaube der Steuerung durch leichtes Ziehen.
2. Lösen Sie die Schrauben und trennen Sie den Tragrahmen vom Gehäuse.
3. Montieren Sie den zum Lieferumfang gehörenden Tragrahmen in jedem Fall
und beachten dabei bitte die Montageposition. Es sind diverse Bohrungen
sowohl für unterschiedliche Schalterdosen als auch für den Wandaufbau
vorhanden. Bitte beachten Sie auch die Position des Kombinationsrahmens
(JUNG Abdeckrahmen, CD 500).
4. Steuerung gemäß Anschlussplan anschließen.
5. Stellen Sie die Betriebsart und den Windgrenzwert ein (siehe nächste Seite).
6. Drücken Sie das Grundgehäuse vorsichtig in den Tragrahmen (Kabelquet-
schungen vermeiden) und ziehen Sie die Schrauben fest an.
Anschlussplan
Ä
ACHTUNG!
Eine parallele Ansteuerung von mehreren Antriebsmotoren
lässt sich bei konventionellen Antrieben nur über Trennrelais
realisieren.
1/ 4
D
Art.-Nr.: 01096110
Änderungen vorbehalten!
