Inhaltszusammenfassung für Timemaster TMPlus7-b

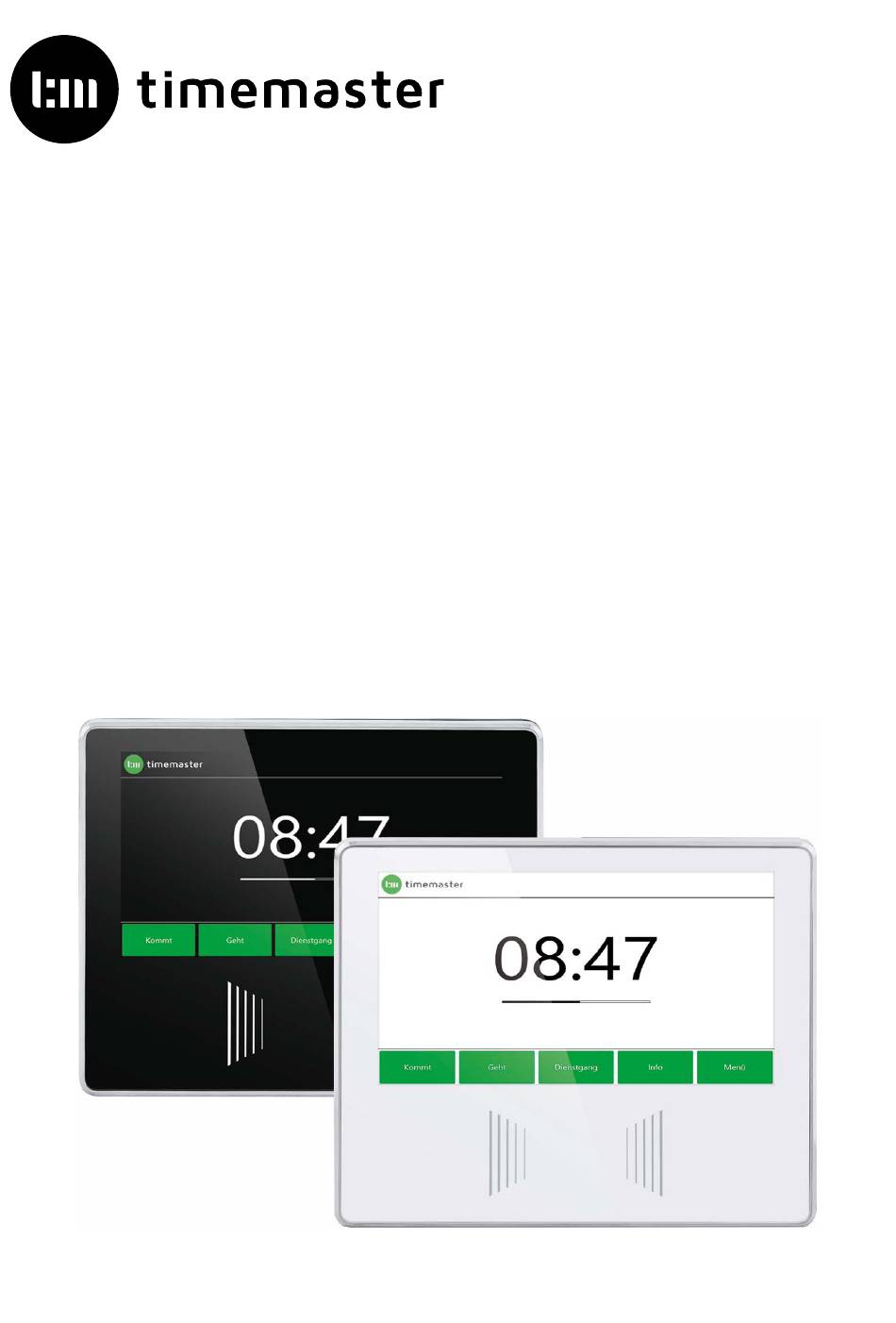

- Seite 1 Montage- und Inbetriebnahmeanleitung Timemaster Terminal plus7 TMPlus7-b // TMPlus7-b-n TMPlus7-w // TMPlus7-w-n...
- Seite 2 Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de...
-
Seite 3: Lieferumfang
LIEFERUMFANG Anzahl Bezeichnung Timemaster Terminal plus7 Steckernetzteil Netzwerkkabel Wandhalterung Schrauben 3,2 x 15 mm Schrauben 3,2 x 25 mm Schrauben M4 x 10 mm Schrauben 3,0 x 30 mm Dübel 5 mm Bedienungsanleitung Dokumentation © 2018 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder... - Seite 7 5,5 V...
-
Seite 8: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise zur Anleitung ................. 2 Gefahrenhinweise ................. 2 Funktion und Geräteübersicht ............. 4 Systemvoraussetzungen ..............5 Montage....................5 Montage mit Wandhalterung ............5 Schraubmontage ................6 Montage auf einer Unterputzdose ..........7 Inbetriebnahme ..................8 Recovery System ................... 9 Wartung und Reinigung ............... 9 Technische Daten ................ -
Seite 9: Hinweise Zur Anleitung
Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät in Betrieb neh- men. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, überge- ben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen. - Seite 10 Gefahrenhinweise Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmäch- tige Umbauen und/oder Verändern des Geräts nicht gestattet. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verur- sacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden über- nehmen wir keine Haftung! Benutzen Sie für die Stromversorgung des Gerätes ausschließlich das mitgelieferte Originalnetzteil (5,5 V...
-
Seite 11: Funktion Und Geräteübersicht
Probleme mit einer nicht ausreichenden Stör- festigkeit des Erzeugnisses auftreten. Funktion und Geräteübersicht Mit dem Timemaster Terminal plus7 haben Sie die Möglichkeit, Ihre Arbeitszeiten per berührungsloser Transpondertechnik zuverlässig und komfortabel zu buchen sowie Informationen aus dem Timemaster Zei- terfassungssystem anzeigen zu lassen. -
Seite 12: Systemvoraussetzungen
Systemvoraussetzungen Systemvoraussetzungen Aktuelle Version einer der folgenden Webbrowser: • Mozilla Firefox® • Microsoft® Internet Explorer • Google Chrome • Safari Datenverbindung: • Ethernet (TCP/IP) Montage Sie können das Terminal entweder mithilfe der mitgelieferten Wandhal- terung an Wand oder auf einer Unterputzdose oder mit den beiliegenden Schrauben und Dübeln direkt an der Wand befestigen. -
Seite 13: Schraubmontage
Montage • Zeichnen Sie vier Bohrlöcher in einem waagerechten Abstand von 70 mm und einem senkechten Abstand von 40 mm mit ei- nem Stift an der Wand an (s. Abbildung 2). Die Wandhalterung kann in diesem Schritt als Schablone dienen. •... -
Seite 14: Montage Auf Einer Unterputzdose
Montage • Hängen Sie das Gerät mit den rückseitigen Halterungen (H) hinter die Schraubenköpfe ein. Montage auf einer Unterputzdose Hinweis! Installation nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!* Durch eine unsachgemäße Installation gefährden Sie • Ihr eigenes Leben; •... -
Seite 15: Inbetriebnahme
(s. Abbildung 3). Inbetriebnahme Für die Inbetriebnahme des Terminals muss eine aktive Verbin- dung zur Timemaster Software vorhanden sein. Nach erfolgreicher Inbetriebnahme und Konfiguration sollte diese Verbindung i.d.R. bestehen bleiben, gestattet jedoch kurzzeitige Unterbrechungen. Nach der Montage können Sie das Terminal in Betrieb nehmen. Gehen Sie dazu wie folgt vor: Verbinden Sie das Terminal über den Netzwerkanschluss (C) und... -
Seite 16: Recovery System
Recovery System Recovery System Das Rettungssystem (Recovery System) wird nur benötigt, wenn die Soft- ware des Terminals beschädigt wurde. Dies kann bspw. auftreten, wenn während eines Software-Updates die Stromversorgung unterbrochen wurde. Wird über das Display signalisiert, dass das Betriebssystem des Terminals nicht mehr gestartet werden kann, muss ein Software-Update über das Rettungssystem durchgeführt werden. -
Seite 17: Technische Daten
Technische Daten Technische Daten Geräte-Kurzbezeichnung: TMPlus7 Versorgungsspannung: 5,5 V (SELV) or PoE Versorgungsspannung Steckernetzteil: 100 bis 240 V , 50/60 Hz, 0,5 A Ausgangssspannung Steckernetzteil: 5,5 V , 2500 mA Max. Leistungsaufnahme: 12 W Schutzklasse: III (Schutzkleinspannung) Verschmutzungsgrad: Schutzart: IP20 Umgebungstemperatur: 5 bis 35 °C Abmessungen (B x H x T): 188 x 157 x 32 mm... - Seite 18 Technische Daten RFID-Leser – 125 kHz Interne Bezeichnung: RFID125-MOD Sender Klasse: Class 1 Empfänger Kategory: Sende-/Empfangs-Frequenz: - Träger: 125 kHz - Toleranz: max. ±650 kHz - Drift: max. 1 % - Stabilisierung: RC Schwingkreis Modulation: - Art - Datenübertragungsrate: 2 kbit/s Antennentyp: Loop, integriert (A = 0,001 m Technische Änderungen vorbehalten.
- Seite 19 Bei technischen Fragen zum Gerät wenden Sie sich bitte an Ihren Fachhändler. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutsch- land, dass der Funkanlagentyp Timemaster TMPlus7-b/TMPlus7-b-n/ TMPlus7-w/TMPlus7-w-n der Richtlinie 2014/53/EU entspricht. Der voll- ständige Text der EU-Konformitätserklärung ist unter der folgenden In-...
