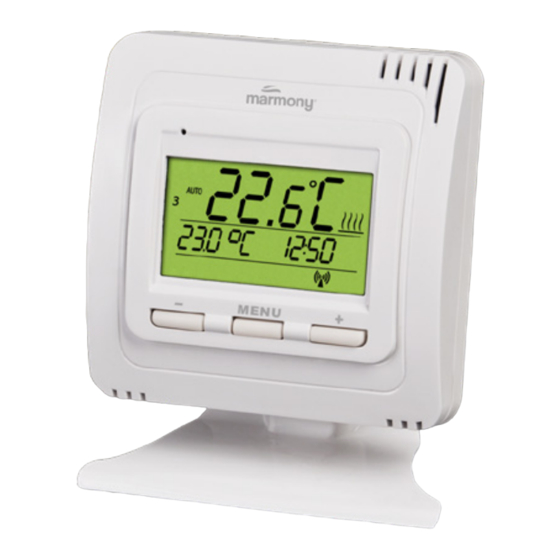

Thermostat – Sender
(als Wandmontage oder Standfuß)
TECHNISCHE DATEN –
SENDER
» Display mit Hintergrundbeleuchtung
» Tastensperre / Kindersicherung
» Vollautomatische Sommer- / Winterzeit-
korrektur
» Betriebsmodus Manuell
» Betriebsmodus Automatik / 2 Programme
» Betriebsmodus Urlaub
» Betriebsmodus Off / Frostschutz (3˚C)
» Erkennung offenes Fenster
» Möglichkeit der Programmierung nach
einzelnen Tagen oder in den Intervallen
Mo –Fr, Sa – So und Mo – So
» 6 Temperaturänderungen pro Tag möglich
» Temperaturbereich +5˚C bis +39˚C
» Jeder Sender hat eine einzigartige ID Nummer
» Digitale Codierung
» Spannungsversorgung:
2 × 1,5V AAA alkal. Batterie*
*(nicht im Lieferumfang enthalten)
MTC-35
Funk-Raumthermostat
Empfänger-
Zwischensteckdose
TECHNISCHE DATEN –
EMPFÄNGER
» R elais 16 A / 230 V AC
» Visuelle Zustandskontrolle durch LED
» Automatische Verbindung nach einem
Stromausfall 230 V AC
» Notbetrieb bei Signalverlust
