Massoth Dimax 8133301 Kurzbeschreibung Seite 5

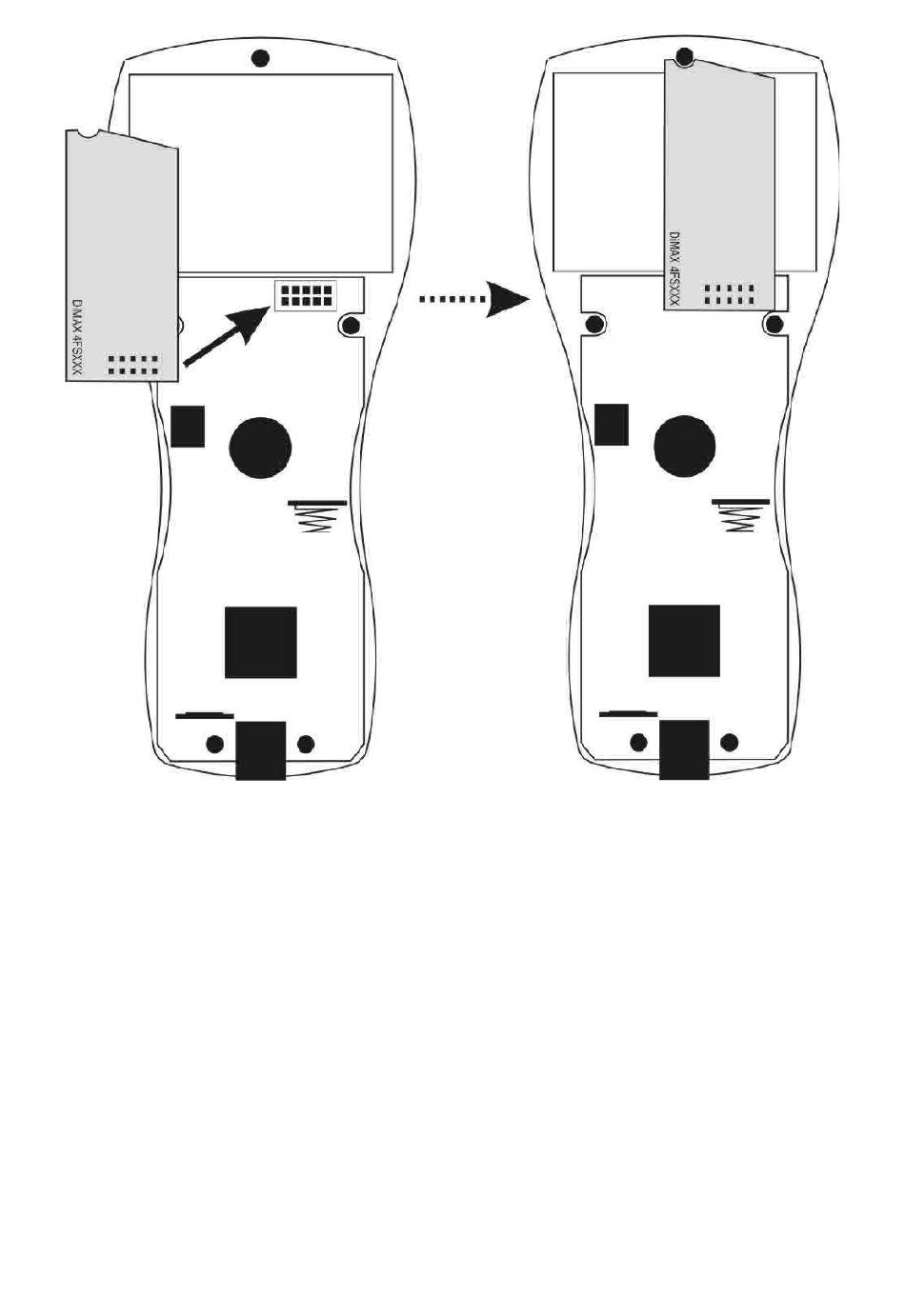

Abbildung 2: Einbau des Funksenders
Nun müssen Sie die abgeschraubte Unterseite des Navigators wie in
Abb. 3 beschrieben bearbeiten. Markieren Sie vor dem Bohren die Stelle
mit einem spitzem Gegenstand. Nehmen Sie einen handelsüblichen
Bohrer mit 2,4 mm Durchmesser und Bohren Sie vorsichtig das Loch.
Setzen Sie anschließend die Rückseite des Gehäuses wieder auf, dabei
das Funksenderkabel durch das soeben gebohrte Loch stecken.
Schrauben Sie das Gehäuse zu.
Dimax-Funksender / Dimax-RC Sender – 8133301 4
