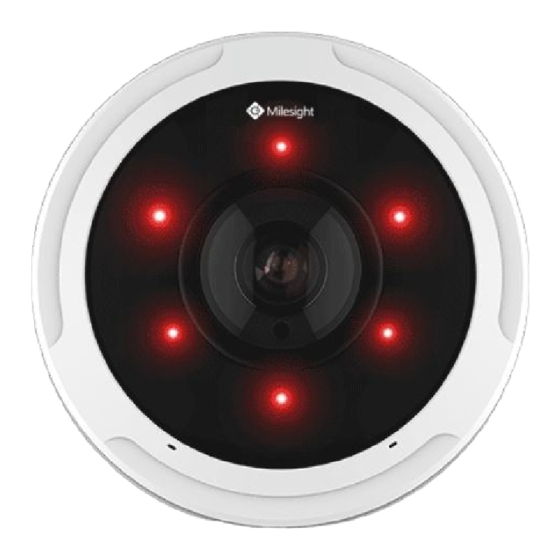

video1one ISIS-MFE12000 Montageanleitung
Verwandte Anleitungen für video1one ISIS-MFE12000
Inhaltszusammenfassung für video1one ISIS-MFE12000
- Seite 1 ISIS-MFE12000 ISIS-MS-C5374-PB Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Juli 2019 www.video1one.de...
-
Seite 2: Inhaltsverzeichnis
3. Montage und Verkabelung 4. SD-Karte und Reset 5. Sonstige Informationen 5.1. Bedienung und Menü 5.2. Entsorgung 5.3. Ihr Kundendienst 5.4. Notizen Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.video1one.de herunterladen. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 3: Wichtige Hinweise
Sie dieses Produkt nie in irgendeiner Weise. Der Hersteller haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden. 13. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 4: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www. video1one.de herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.video1one.de herunterladen können. -
Seite 5: Passwort Und Aktivierung
2. Produktinformationen (Fortsetzung) 2.3. Anschlüsse (optional) (optional) 2.4. Abmessungen Einheit: mm Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 6: Technische Daten
2. Produktinformationen (Fortsetzung) 2.5. Technische Daten Allgemeine Daten ISIS-MFE12000 ISIS-MS-C5374-PB Bildsensor 1/2.7" Progressive Scan CMOS 1/2.8“ Progressive Scan CMOS Auflösung 4000x3000 (25 Bilder pro Sekunde), 2592x1944 (30 Bilder pro Sekunde), 12 Megapixel 5 Megapixel Lichtempfindlichkeit Farbe 0.01 Lux (F1.2) 0.005 Lux (F1.2) - Seite 7 2. Produktinformationen (Fortsetzung) ISIS-MFE12000 ISIS-MS-C5374-PB Spannungsversorgung Eingangsspannung Stromverbrauch 4.8 W max. (IR aus) / 8 W max. (IR an) 4.2 W max. (IR aus) / 6.6 W max. (IR an) PoE Standard IEEE 802.3af Klasse 3 Power over Ethernet Sonstiges Umgebungs-Temperatur -40 °C ~ +60 °C...
-
Seite 8: Montage Und Verkabelung
Schrauben aus dem Installationszubehör fest. durch das Loch passen. Es sollte daher einen Durchmesser von 30 mm haben. Lösen Sie den Kunststoff-Ring der Kamera durch Nehmen Sie den Kunststoff-Ring ab. Drehen entgegen dem Uhrzeigersinn. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 9 ACHTUNG: Achten Sie darauf, dass Sie keine der Klammern beschädigen oder abbrechen. Ziehen Sie den Dichtungsring auf die Buchse am Verbinden Sie den Netzwerkstecker mit dem Anschlusskabel der Kamera. Netzwerkanschluss-Verbinder am Kamerakabel. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
- Seite 10 Als Zusammenfassung der Schritte 7 bis 17: Netzwerkanschluss- Verbinder Schraubbolzen O-Ring Netzwerkkabel Dichtungsring Verschraubung Auf der Unterseite der Kamera befinden sich drei Setzen Sie die Kamera mit diesen Drei Löchern auf die Schrauben der Montageplatte. Löcher. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 11 Überprüfen Sie den festen Halt der Kamera. Drehen Sie den Kunststoff-Ring im Uhrzeigersinn Die kleine Kerbe im Kunststoff-Ring muss dabei wieder auf die Kamera. bis zur roten Linie gedreht werden. Ziehen Sie die Schutzfolie der Kamera ab. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 12: Sd-Karte Und Reset
Unter der Abdeckung finden Sie den Kartenslot. Für einen Reset: Betätigen Sie die Reset-Taste Befestigen Sie wieder Abdeckung mit den drei fünf Sekunden lang, wenn Sie die Kamera auf ihre Schrauben. Werkseinstellungen zurücksetzen möchten. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 13 4. SD-Karte und Reset (Fortsetzung) Drehen Sie den Kunststoff-Ring im Uhrzeigersinn Die kleine Kerbe im Kunststoff-Ring muss dabei wieder auf die Kamera. bis zur roten Linie gedreht werden. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 14: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.video1one.de herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen und Vorschriften (beispielsweise bei einer kommunalen Sammelstelle abgeben). -
Seite 15: Notizen
5. Sonstige Informationen (Fortsetzung) 5.4. Notizen Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... - Seite 16 www.video1one.de...
