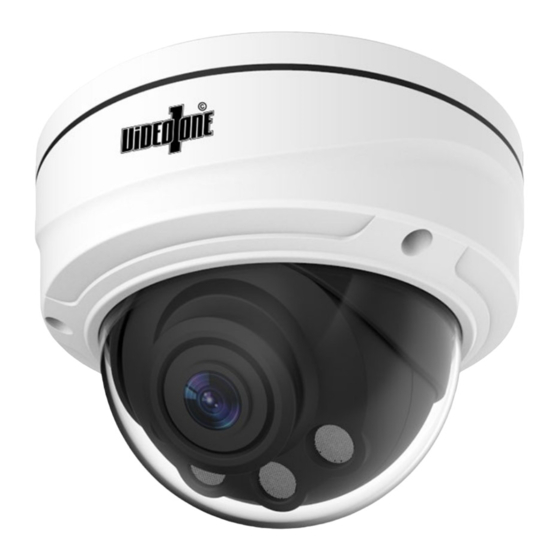

video1one ISIS-MVD2000 Montageanleitung
Verwandte Anleitungen für video1one ISIS-MVD2000
Inhaltszusammenfassung für video1one ISIS-MVD2000
- Seite 1 ISIS-MVD2000 Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Oktober 2018 www.video1one.de...
-
Seite 2: Inhaltsverzeichnis
3.2.2. Verlegtes Anschlusskabel in die Kamera führen 3.3. End-Montage 4. SD-Karte und Reset 5. Sonstige Informationen 5.1. Bedienung und Menü 5.2. Entsorgung 5.3. Ihr Kundendienst 5.4. Notizen Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.video1one.de herunterladen. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 3: Wichtige Hinweise
Sie dieses Produkt nie in irgendeiner Weise. Der Hersteller haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden. 13. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 4: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.video1one.de herunter geladen werden kann. 2.2. Verpackungsinhalt 1 x Kamera 1 x Montagezubehör... - Seite 5 DC 12V Stecker für Anschlusskabel RJ45 Netzwerk + PoE Wetterfeste Kabelzufuhr Alternativ: Mitgeliefertes Anschlusskabel RJ45 DC 12V Audio Netzwerk + PoE Alarm In/Out RJ45 Netzwerk + PoE Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 6: Abmessungen
2.4. Abmessungen Einheit: mm 2.5. Technische Daten Allgemeine Daten ISIS-MVD2000 Bildsensor 1/2.8" Progressive Scan CMOS Auflösung 2 Megapixel (Full HD) Lichtempfindlichkeit Farbe 0.002 Lux (F1.2) Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR Cut Filter (True Day/... - Seite 7 Netzwerk ISIS-MVD2000 Netzwerk-Interface 10/100 Ethernet, RJ45 Netzwerk-Protokolle IPv4, IPv6, TCP, UDP, RTP, RTSP, RTCP, HTTP, HTTPS, DNS, DDNS, DHCP, FTP, NTP, SMTP, SNMP, UPnP, SIP, PPPoE, VLAN, ONVIF Profile S Bitrate 16Kbps~16Mbps (CBR/VBR einstellbar) Unterstützt NFS, SMB/CIFS FTP Upload / SMTP Upload SIP / VoIP Unterstützt Voice &...
-
Seite 8: Montage Und Verkabelung
Kamera nicht mehr von der Befestigen Sie anschließend mit einer Drehung die Montageplatte löst. Kamera an die Montageplatte beziehungsweise am Wandhalter. Überprüfen Sie den festen Halt der Kamera. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 9: Montage An Wandhalter
Kamera nicht mehr von der Befestigen Sie anschließend mit einer Drehung die Montageplatte löst. Kamera an die Montageplatte beziehungsweise am Wandhalter. Überprüfen Sie den festen Halt der Kamera. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 10: Verkabelung
DC 12V Audio Out Alarm In/Out RJ45 Netzwerk + PoE Wenn Sie das mitgelieferte Anschlusskabel Ziehen Sie das Kabel durch die Kabelzufuhr in die verwenden möchten, stehen auch Kamera heinein. Alarmkontakte Audio-Ausgang Verfügung. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 11 Ziehen Sie die schwarze Verschraubung auf die durch auch durch die Verschraubung. Dichtung und pressen Sie die weiße Dichtung wieder in die schwarze Verschraubung hinein. Ziehen Sie die schwarze Verschraubung fest an. Setzen Sie das Kabel in die Kabelführung. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
- Seite 12 In der Dichtung ist ein seitlicher Schlitz. Führen Pressen Dichtung vorsichtig Sie die Dichtung mit diesem Schlitz um das Kabel gleichmäßig in den Schraubbolzen. herum. ACHTUNG: Achten Sie darauf, dass Sie keine der Klammern beschädigen oder abbrechen. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
- Seite 13 Die Dichtung muss vollständig aufliegen. Verbinden Sie den Netzwerkstecker mit dem Netzwerkanschluss-Verbinder am Kamerakabel. Schieben Schraubbolzen Schrauben Sie die Verschraubung feste an. Kamerakabel und schrauben Sie diesen fest. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 14: Verlegtes Anschlusskabel In Die Kamera Führen
Dichtung heraus. Kabeleinführ- Hilfe Setzen Kabeleinführ-Hilfe Führen Sie die Verkabelung mit der Kabeleinführ- Anschlussstecker. Hilfe durch die Dichtung. Die Dichtung ist Trichterförmig. Achten Sie darauf, die Dichtung richtig herum zu verwenden. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 15 Setzen Sie das Kabel in die Kabelführung. Stecken Sie das Netzwerkkabel und gegebenenfalls Setzen Sie das Kameramodul wieder auf. die Adern des 12V DC Stromkabels in die dafür vorgesehenen Anschlüsse hinein. Ziehen Sie die Befestigungs-Schraube wieder an. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 16: End-Montage
Ziehen Sie die Schraube wieder fest. Setzen Sie die Haube wieder auf. Die Kerbe an der Haube muss bündig mit der seitlichen Kabelzufuhr sein. Ziehen Sie die Schrauben zur Befestigung der Haube anschließend wieder fest an. www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 17: Sd-Karte Und Reset
4. SD-Karte und Reset Mikrofon Objektiv Lichtsensor IR-LEDs Kartenslot Reset MicroSD/SDHC/SDXC Reset: Betätigen Sie die Reset-Taste fünf Sekunden lang, wenn Sie die Kamera auf ihre Werkseinstellungen zurücksetzen möchten. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... -
Seite 18: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.video1one.de herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie das Gerät am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Bestimmungen und Vorschriften (beispielsweise bei einer kommunalen Sammelstelle abgeben). -
Seite 19: Notizen
5.4. Notizen Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de... - Seite 20 www.video1one.de...
