Decision-Computer RELOP-8P Handbuch-Plus Seite 2

Handbuch-Plus
Die DIP-Schalter im Slotblech sind nur für die Identifizierung mehrerer Karten in einem System und sollten alle
auf OFF bleiben.
Die Eingangsbeschaltung und Spannungsbereiche sind im englischen Handbuch falsch oder unverständlich
beschrieben. Daher gilt hierfür die Seite 3 dieser Anleitung!
Die Windows-Treiber (DII) finden sie als deutsche Version mit Handbüchern auf der gebrannten CD oder auf
der Webseite von Decision-Computer Deutschland.

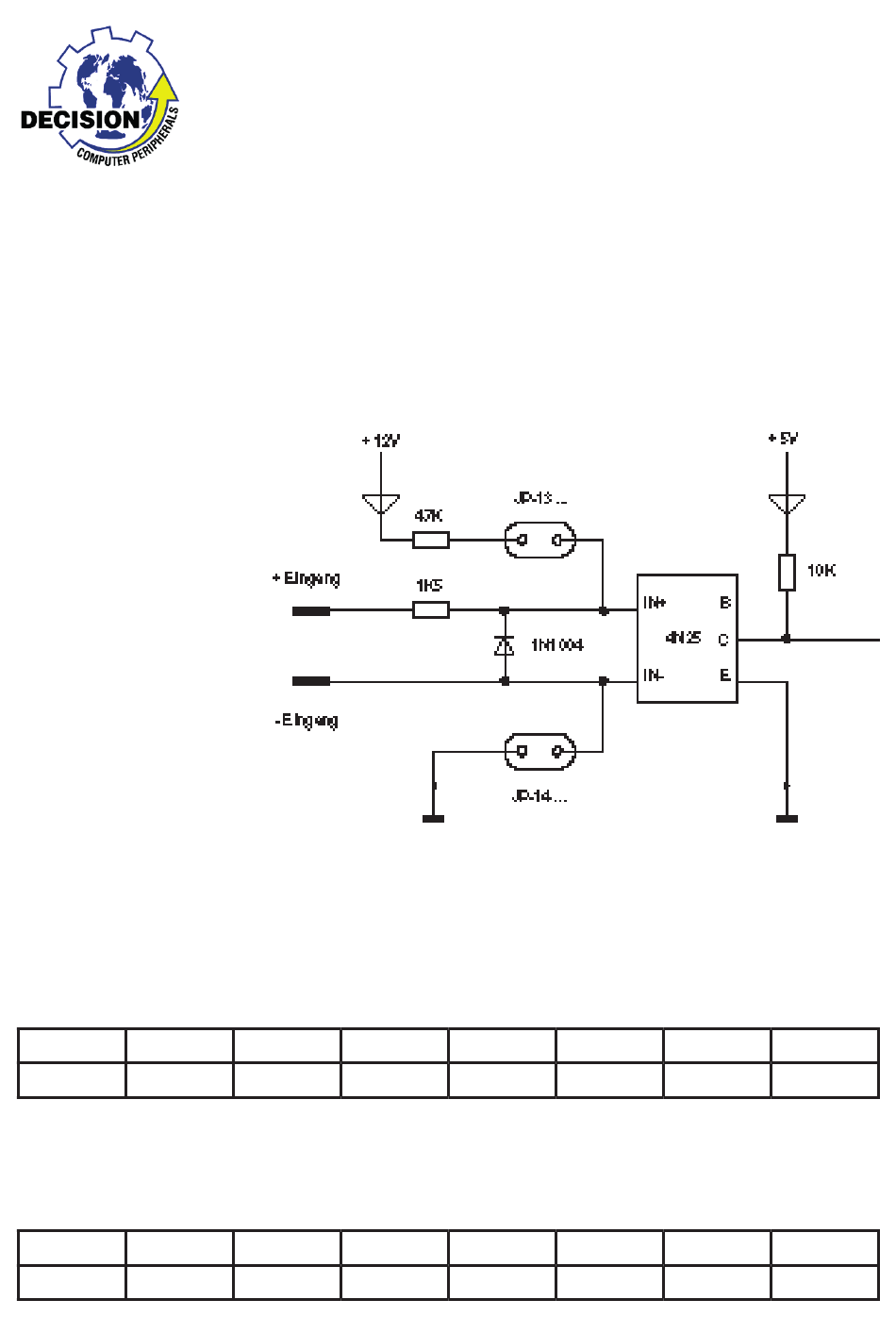

Eingangsschaltung
I/O Adressen
Das PnP Feature verteilt die I/O Adressen automatisch
Base Address + 0:
Relay output channel 1 to 8
7 6
RL8 RL7
Base Address + 0 (bei Karten der ersten Serie +1):
Photo isolator input channel 1 to 8.
7 6
IN8 IN7
Allgemeine Hinweise
5
RL6
5
IN6
-
Deutsche Zusatzinformationen zum englischen Handbuch)
4 3
RL5 RL4
4 3
IN5 IN4
2
2 1
RL3 RL2
2 1
IN3 IN2
0
RL1
0
IN1
