Handbuch-Plus
PCI Relais-Opto 8 I/0
Artikel-Nr.:
Windows 98/NT4.0 (2000/XP) Treiber:
Treiber von der hellen deutschen CD verwenden
Treiber Version DII-V1.811 deutsch installieren.
Nach der Installation des Treibers CD entfernen, da er sonst bei WIN-2000/XP beim Karte istallieren nach einem Treiber auf der
CD sucht.
Karte installieren
Karte ist PnP und sollte dann beim Reboot automatisch gefunden werden.
Wenn bei WIN-2000/XP nach einem Treiber gesucht wird abbrechen, da der Treiber schon installiert ist. Die Anzeige eines Ausru-
fezeichens im Hardweremanager hat keinen Einfluss auf die Funktion.
Wahlweise kann für WIN-2000/XP auch der WDM Treiber installiert werden. Beide Treiber dürfen aber nicht vermischt werden!
Weitere Hinweise finden Sie auf der silbernen Decision-Computer (Deutschland) Service CD!
Webseiten:
http://www.smatlab.com/
-
Deutsche Zusatzinformationen zum englischen Handbuch)

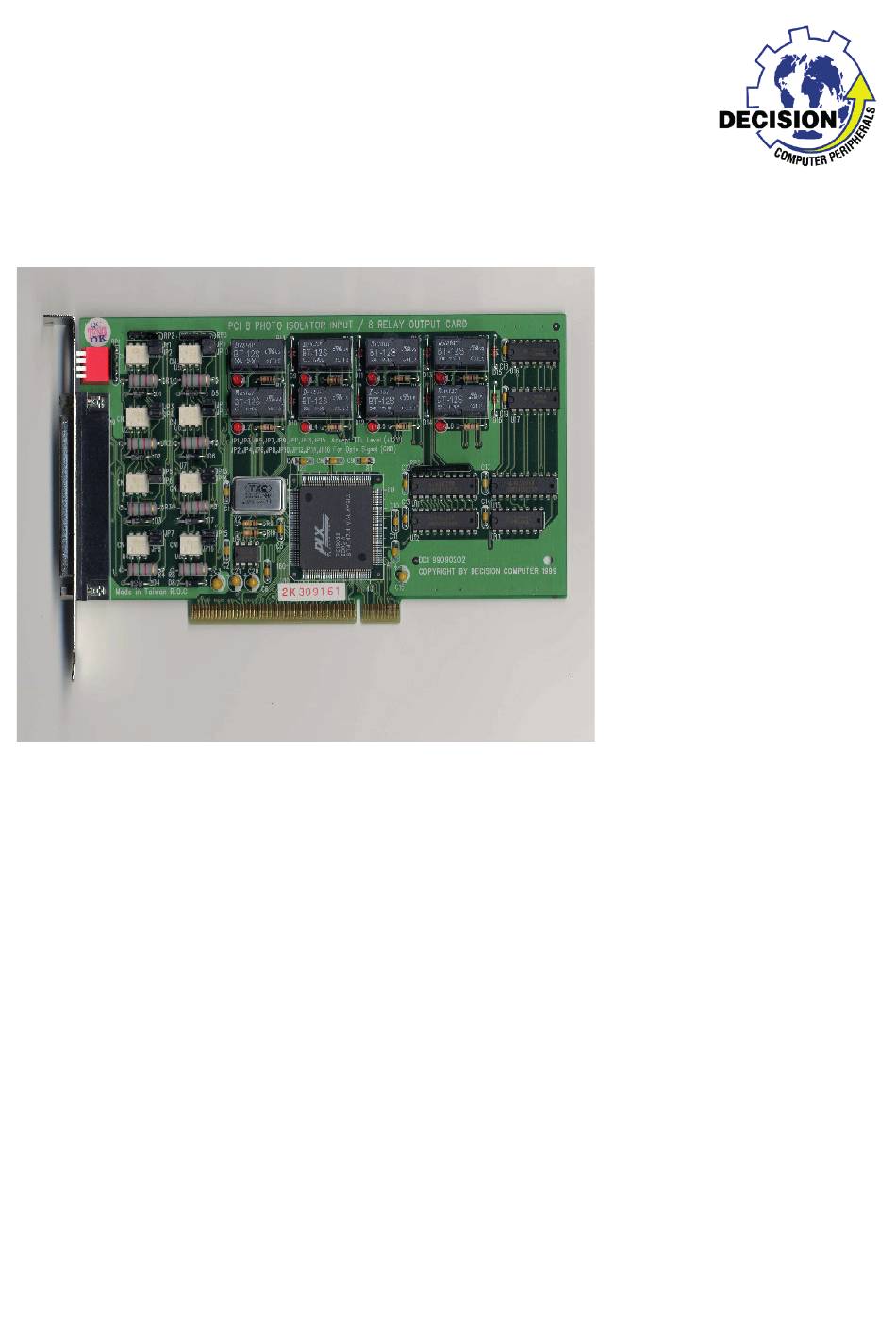

RELOP-8P
Taiwan Product Code: 8PCIPHOTO/RELAY
1
• 32 Bit PCI Karte mit PnP Features
• Digitale I/0 Karte mit 8 Relais und 8
galvanisch getrennten Eingängen.
• 8 Reed Relais mit einem Umschalter
- 150V DC / 1A max - 1 ms min
• 8 Optokoppler Eingänge - Isolations-
spannung 500 V Spitze
• High Pegel 2 bis 28 V bei neuer
Version mit 1K5 Vorwiderstand
• Anschluß mit DB-37 auf dem Slotblech
• Englisches Handbuch mit Einstellplan,
Anschlußplan, Datenblättern und
Programmbeispielen.
• Mit Windows-98/NT-4.0/2000/XP, Linux
Treibern
Werbung
Inhaltszusammenfassung für Decision-Computer RELOP-8P
- Seite 1 Wenn bei WIN-2000/XP nach einem Treiber gesucht wird abbrechen, da der Treiber schon installiert ist. Die Anzeige eines Ausru- fezeichens im Hardweremanager hat keinen Einfluss auf die Funktion. Wahlweise kann für WIN-2000/XP auch der WDM Treiber installiert werden. Beide Treiber dürfen aber nicht vermischt werden! Weitere Hinweise finden Sie auf der silbernen Decision-Computer (Deutschland) Service CD! Webseiten: http://www.smatlab.com/...
- Seite 2 Die Eingangsbeschaltung und Spannungsbereiche sind im englischen Handbuch falsch oder unverständlich beschrieben. Daher gilt hierfür die Seite 3 dieser Anleitung! Die Windows-Treiber (DII) finden sie als deutsche Version mit Handbüchern auf der gebrannten CD oder auf der Webseite von Decision-Computer Deutschland. Eingangsschaltung I/O Adressen...
- Seite 3 Handbuch-Plus Deutsche Zusatzinformationen zum englischen Handbuch) Anschluß DB-37 Description Relay channel 1, NO Eingangsbeschaltung Relay channel 1, COM JP1, JP3, JP5, JP7, JP9, JP11, JP13, JP15 legen den + Relay channel 1, NC Eingang der Optokoppler auf 12V. Relay channel 2, NO JP2, JP4, JP6, JP8, JP10, JP12, JP14, JP16 legen den Relay channel 2, COM - Eingang der Optokoppler auf Gnd.
- Seite 4 Handbuch-Plus Deutsche Zusatzinformationen zum englischen Handbuch) PCI-Karten + DOS Um die PCI Karten unter DOS benutzen zu können, muß zunächst die Basisadresse im Port I/O Bereich des Rechners ermittelt werden. Sobald die Basisaddresse bekannt ist, kann auf die Karte mit einfachen Port I/O Befehlen, wie z.b.
