Es gibt zwei verschiedene Module, die mit dem Protokoll Profinet kompatibel sind: Ekip Com
Modelle
Profinet und Ekip Com Profinet Redundant.
Die Module sind nach Eigenschaften und Installationsmodalität untereinander identisch, mit
Ausnahme von: Menü auf dem Display, Verdrahtungen und Adressen für die Kommunikation
vom System, die für jedes Modell spezifisch sind.
Die beiden Module können gleichzeitig an Ekip UP angeschlossen werden, um das
Leistungsvermögen der Einheit zu erweitern (zum Beispiel für die Anwendungen, bei denen
eine hohe Netzzuverlässigkeit verlangt wird).
Strom- Ekip Com Profinet wird direkt von dem Modul Ekip Supply gespeist, mit dem es verbunden ist.
versorgung
Das Modul verfügt über drei Melde-LEDs:
Schnittstelle

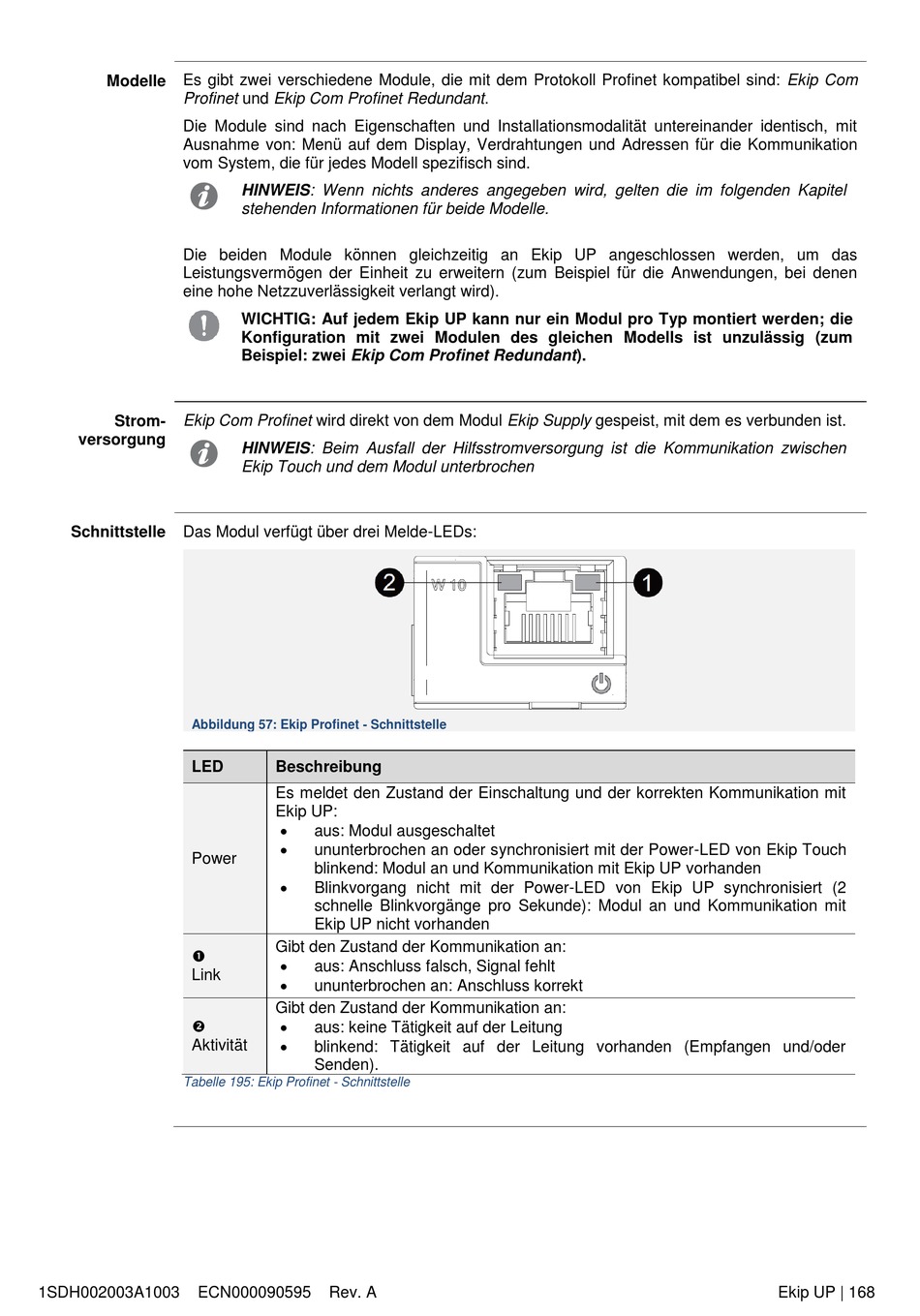

Abbildung 57: Ekip Profinet - Schnittstelle

LED
Power

Link

Aktivität

Tabelle 195: Ekip Profinet - Schnittstelle

1SDH002003A1003 ECN000090595
HINWEIS: Wenn nichts anderes angegeben wird, gelten die im folgenden Kapitel
stehenden Informationen für beide Modelle.
WICHTIG: Auf jedem Ekip UP kann nur ein Modul pro Typ montiert werden; die
Konfiguration mit zwei Modulen des gleichen Modells ist unzulässig (zum
Beispiel: zwei Ekip Com Profinet Redundant).
HINWEIS: Beim Ausfall der Hilfsstromversorgung ist die Kommunikation zwischen
Ekip Touch und dem Modul unterbrochen
Beschreibung
Es meldet den Zustand der Einschaltung und der korrekten Kommunikation mit
Ekip UP:
•
aus: Modul ausgeschaltet
•
ununterbrochen an oder synchronisiert mit der Power-LED von Ekip Touch
blinkend: Modul an und Kommunikation mit Ekip UP vorhanden
•
Blinkvorgang nicht mit der Power-LED von Ekip UP synchronisiert (2
schnelle Blinkvorgänge pro Sekunde): Modul an und Kommunikation mit
Ekip UP nicht vorhanden
Gibt den Zustand der Kommunikation an:
•
aus: Anschluss falsch, Signal fehlt
•
ununterbrochen an: Anschluss korrekt
Gibt den Zustand der Kommunikation an:
•
aus: keine Tätigkeit auf der Leitung
•
blinkend: Tätigkeit auf der Leitung vorhanden (Empfangen und/oder
Senden).
Rev. A Ekip UP | 168
