3 Produktbeschreibung KNX Connect
3
Produktbeschreibung KNX Connect
3.1

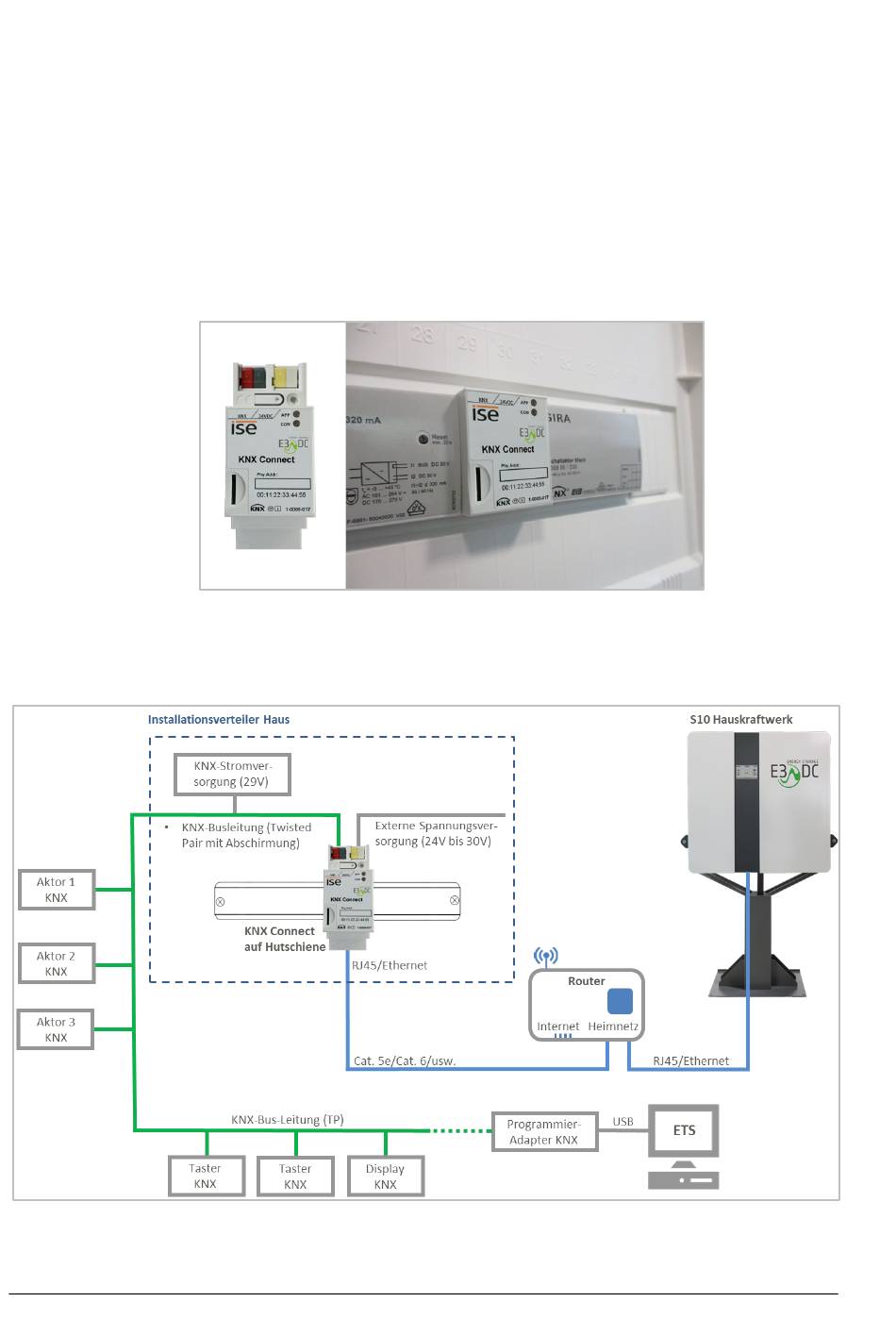

Installationsschema
Abb. 2: Installationsschema KNX Connect
10
Das KNX Connect ist ein Hutschienenmodul, das im Installationsverteiler des
Hauses verbaut wird. Das S10 Hauskraftwerk wird über das KNX Connect in die
Hausautomation KNX eingebunden.
Das Gerät verbindet sich mit dem S10 Hauskraftwerk. Das Hauskraftwerk wird zum
Sensor und kann definierte Funktionen ausführen.
Zur Kommunikation des S10 Hauskraftwerks mit dem KNX-Bus wird die
IP-Schnittstelle des KNX Connect verwendet.
Abb. 1: Verbautes KNX Connect im Installationsverteiler
E3/DC-Anleitung für KNX-Fachkräfte | 2017-10-25-V1.3
E3/DC GmbH
E3/DC KNX Connect
