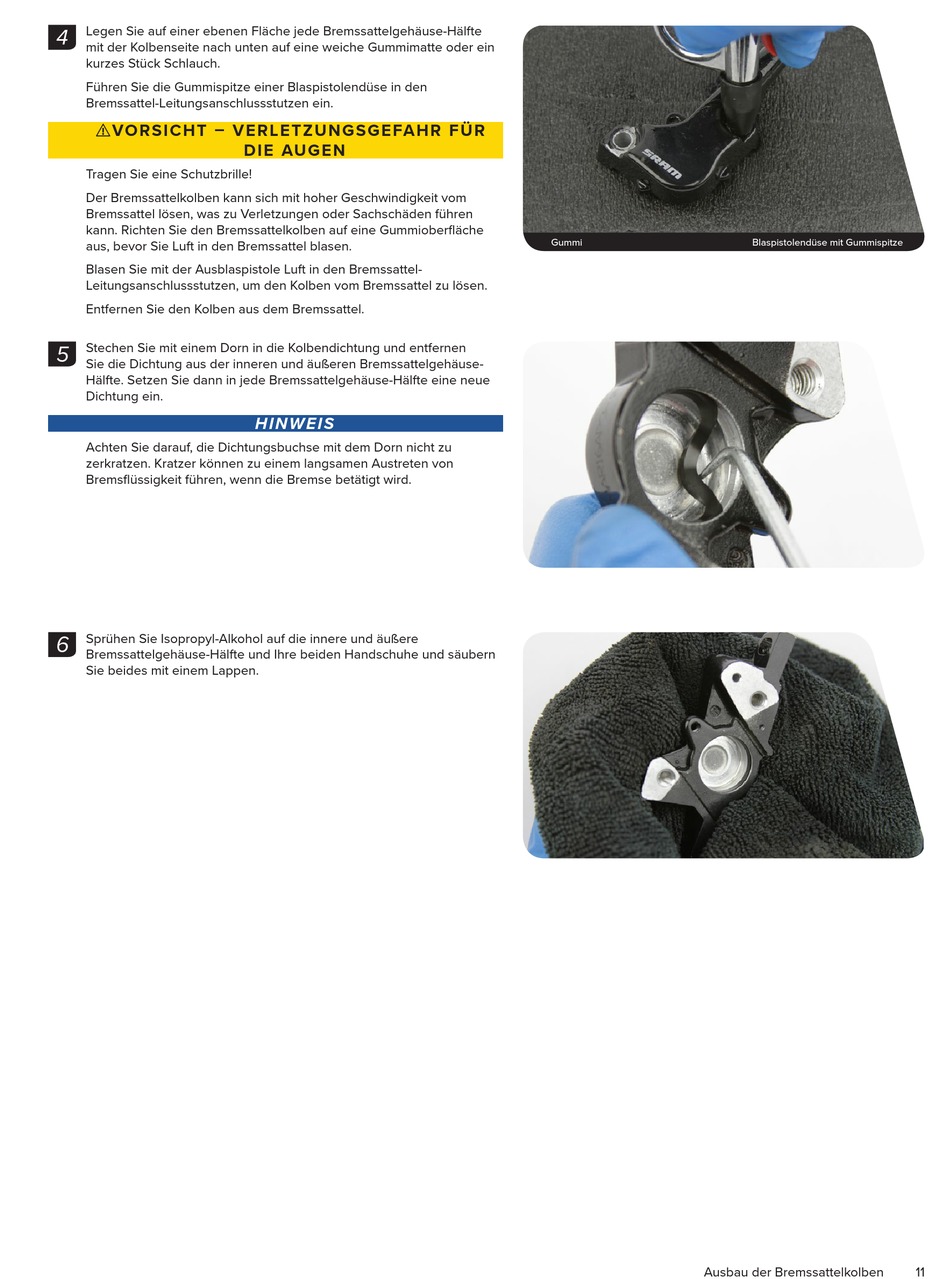

SRAM Level Wartungsanleitung Seite 11

Legen Sie auf einer ebenen Fläche jede Bremssattelgehäuse-Hälfte
4
mit der Kolbenseite nach unten auf eine weiche Gummimatte oder ein
kurzes Stück Schlauch.
Führen Sie die Gummispitze einer Blaspistolendüse in den
Bremssattel-Leitungsanschlussstutzen ein.
⚠ VO RSIC HT – VE RLE TZUNGSGE FAHR FÜR
Tragen Sie eine Schutzbrille!
Der Bremssattelkolben kann sich mit hoher Geschwindigkeit vom
Bremssattel lösen, was zu Verletzungen oder Sachschäden führen
kann. Richten Sie den Bremssattelkolben auf eine Gummioberfläche
aus, bevor Sie Luft in den Bremssattel blasen.
Blasen Sie mit der Ausblaspistole Luft in den Bremssattel-
Leitungsanschlussstutzen, um den Kolben vom Bremssattel zu lösen.
Entfernen Sie den Kolben aus dem Bremssattel.
Stechen Sie mit einem Dorn in die Kolbendichtung und entfernen
5
Sie die Dichtung aus der inneren und äußeren Bremssattelgehäuse-
Hälfte. Setzen Sie dann in jede Bremssattelgehäuse-Hälfte eine neue
Dichtung ein.
Achten Sie darauf, die Dichtungsbuchse mit dem Dorn nicht zu
zerkratzen. Kratzer können zu einem langsamen Austreten von
Bremsflüssigkeit führen, wenn die Bremse betätigt wird.
Sprühen Sie Isopropyl-Alkohol auf die innere und äußere
6
Bremssattelgehäuse-Hälfte und Ihre beiden Handschuhe und säubern
Sie beides mit einem Lappen.
DI E AUGE N
HINWEI S
Gummi
Ausbau der Bremssattelkolben
Blaspistolendüse mit Gummispitze
11
22 m
