Vielen Dank
für den Erwerb dieser hochwertigen Deusenfeld Unterputzarmatur mit 3-Wege-Umsteller für 3 Verbraucher.
Um lange Freude an dieser Armatur zu haben, beachten Sie bitte die folgenden Hinweise und
Montageschritte.
Bewahren Sie diese Anleitung auf.

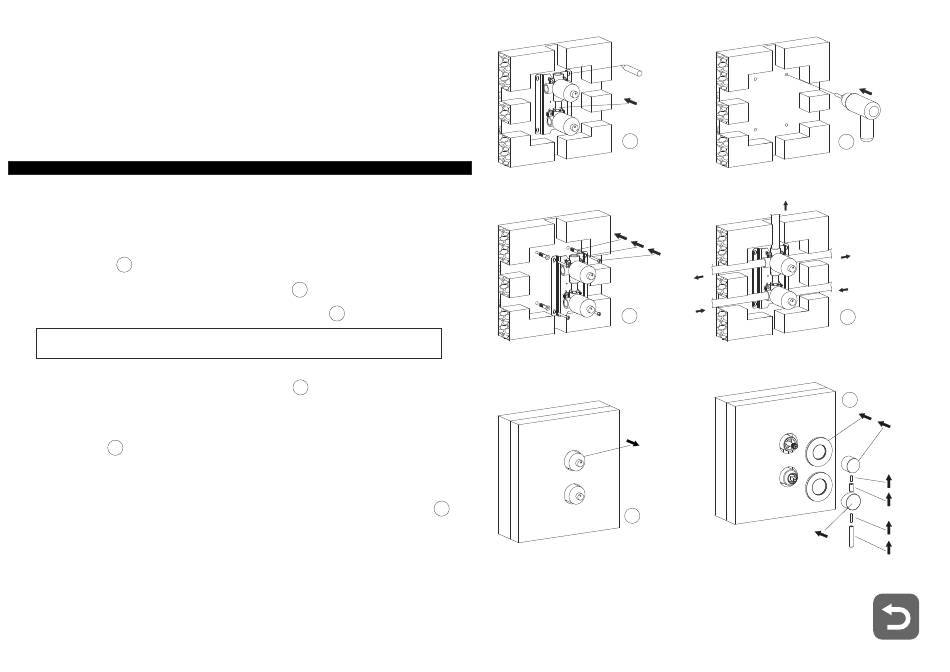

Montage
1. Entfernen Sie die Armatur vorsichtig aus der Verpackung..
2. Legen Sie die Stelle, an der die Armatur verbaut werden soll fest und bereiten Sie die Montageaussparung
für das Unterputzelement fest. Nehmen Sie die Armatur als Schablone für die Bohrlöcher und
A
zeichnen diese an.
3. Bohren Sie die Löcher in der passenden Dübel/Schraubengröße
4. Befestigen Sie das Unterputzelement mittels der Schrauben in der Wand.
Vor dem Anschluss der Leitungen, müssen diese gründlich gespült werden um Schmutzpartikel aus
den Leitungen zu entfernen !
5. Schließen Sie die Leitung laut Skizze an. Die Armatur verfügt über drei ansteuerbare Abgänge. Wenn nur
zwei verwendet werden muss ein Abgang verschlossen werden.
6. Nach erfolgreichen Anschluss muss eine Dichtigkeitsprüfung vorgenommen werden !
7. Nach erfolgreicher Dichtigkeitsprüfung und schließen der Montageaussparung können die Bauschutzkappen
E
entfernt werden.
9. Montieren Sie die Sichtteile laut der Skizze. Fixieren Sie erst den Griff mit der Inbusschraube. Schrauben
Sie dann das Griffstück handfest auf das Gewinde der Inbusschraube.
Die Rückseiten der Wandblenden haben eine Vertiefung. Diese wird mit Silikon versehen um eine optimale
Dichtigkeit zu erreichen. Die Blenden können zusätzlich auch am äußeren Rand abgedichtet werden.
10. Prüfen Sie nach erfolgter Montage, dass alle Teile und Griffe fest montiert sind und die Dekorblenden richtig
abgedichtet wurden !
B
C
D
F
2
1
A
Abgang
4
5
6
Abgang
Heißwasser
C
7
E
3
B
Abgang
Kaltwasser
D
F
8 9
10
11
13
12
14
