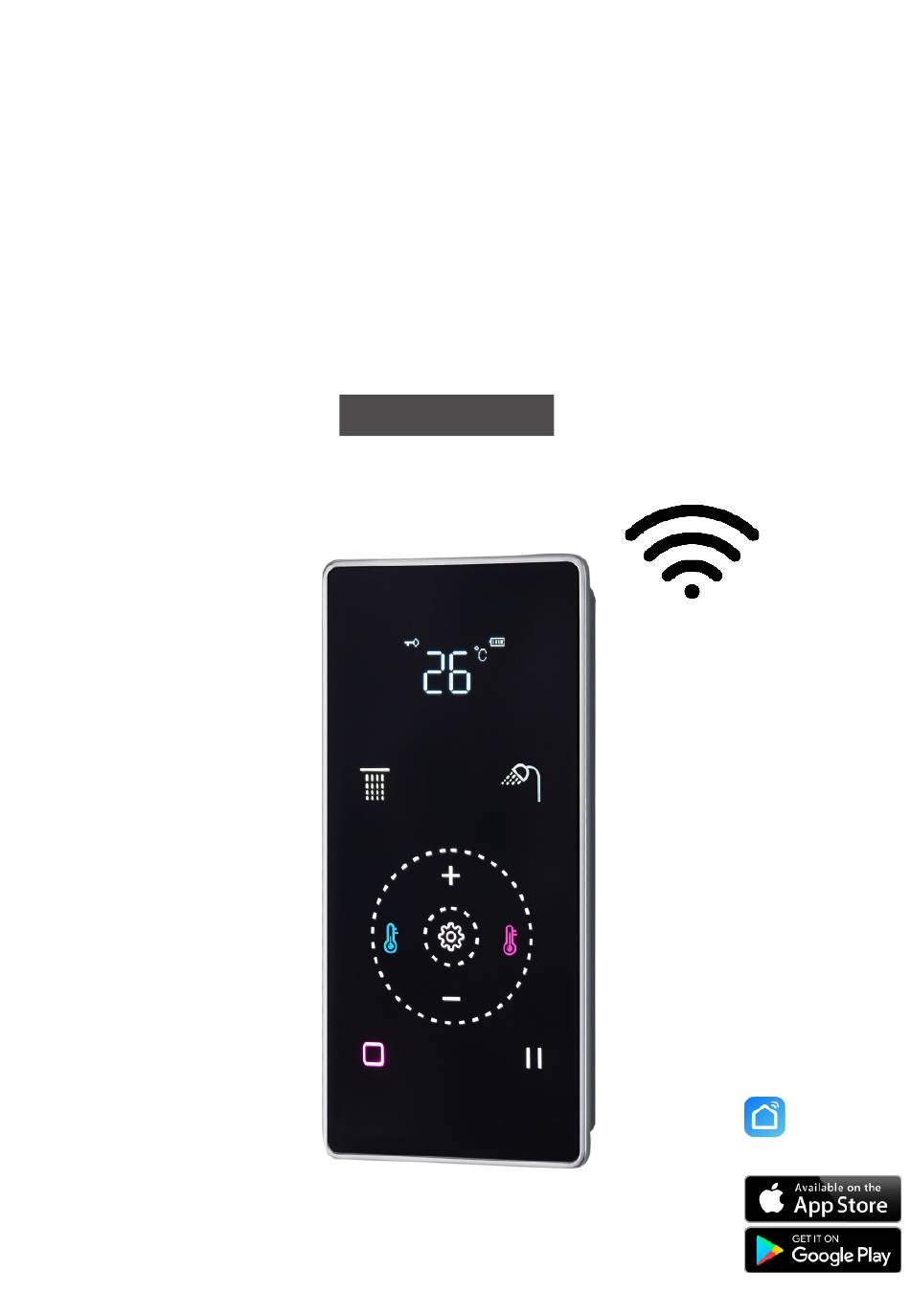

- Seite 1 DEUSENFELD Installationsanleitung Digitale Unterputz-Thermostatarmatur mit 2-Wege Umsteller und WIFI 102000W Smart-life App zur Fernsteuerung...
-
Seite 2: Inhaltsverzeichnis
INHALT Einleitung Lieferumfang TOUCH CONTROLLER EINSTELLUNGEN Touch Controller Übersicht Standby / Power an /Power aus / Umsteller / Display-Sperre Temperatur / Wassermenge Abschalt-Timer / Verbrühungsschutz / WIFI Status Notstrom-Akkus THERMOSTATBOX - ANSCHLUSS UND MONTAGE Anschluss-.Diagramm Anschluss-Thermostatbox Montage Thermostatbox / Leistungsdaten TOUCH CONTROLLER - ANSCHLUSS UND MONTAGE Montage Touch-Controller-Rahmen Stromanschluss Touch-Controller... -
Seite 3: Einleitung
EINLEITUNG Wir danken Ihnen für den Kauf dieser hochwertigen Unterputz-Digital- Thermostatarmatur mit 2-Wege Umsteller. Um lange Freude an dieser Armatur zu haben, lesen Sie bitte genau die Installationsschritte und Pflegehinweise der nächsten Seiten. Die Armatur ist zusätzlich mit einer WIFI App-Steuerungsfunktion ausgestattet. Die Smart-Life App kann kostenlos im oder bei... -
Seite 4: Lieferumfang
LIEFERUMFANG Thermostatsteuerbox (1 Stück) Wandhalterung + Touch-Controller (je 1 Stück) 132.9mm 64.5mm Touch-Controller Wandhalterung Dichtungen (4 Stück) Dübel (8 Stück) Anschlusskabel (2 Stück) 6000 - 15mm - 15mm 3000 Akkus (4 Stück) Saugnapf (1 Stück) Befestigungsschrauben (8 Stück) Touchdisplay (4 Stück) Thermostatbox (4 Stück) Netzkabel mit 230V Stecker (1 Stück) Netzteil (1 Stück) - Seite 5 TOUCH-CONTROLLER / FUNKTIONEN An / Aus Display-Sperre aktiv Benutzer WLAN-Verbindung Akku Ladeanzeige Temperatur Handbrause Regendusche Temperatur erhöhen Wassermenge erhöhen Temperatur reduzieren Einstellung für den Abschalt-Timer + Speicher für Wassermenge Pause Wassermenge reduzieren...
-
Seite 6: Standby / Power An /Power Aus / Umsteller / Display-Sperre
STANDBY Wenn der Stromstecker angeschlossen wurde befindet sich das Touch-Display im Standby- Modus. Das Display ist schwarz. Es ist nur die Taste sichtbar. POWER AN Wenn Sie im Standby-Modus kurz die Taste auf dem Touch-Display drücken schaltet sich das Display ein. Es zeigt beim ersten starten die aktuelle Wassertemperatur (um die 38°) und Wassermenge "L8". - Seite 7 TEMPERATUR Beim Anschalten des Displays wird die vorprogrammierte Standardtemperatur von 38°C angezeigt. Temperatur erhöhen: Um die Temperatur in 1°C Schritten zu erhöhen drücken Sie die Taste. Die maximale Temperatur beträgt 48°C. Temperatur reduzieren: Um die Temperatur in 1°C Schritten zu reduzieren drücken Sie die Taste.
-
Seite 8: Notstrom-Akkus
NOTSTROM-AKKUS Die zentrale Thermostatsteuerbox ist mit einem Notstromsystem ausgestattet. Sollte der Strom ausfallen ist die Stromzufuhr für eine begrenzte Zeit auch durch die mitgelieferten Akkus gewährleistet. In den Batteriefach können 4x 1,5V AA Akkus mit mindestens 1000mAh pro Akku eingesetzt werden. -
Seite 9: Verbrühungsschutz
ABSCHALT-TIMER Der Thermostat ist mit einem automatischen Timer zur Abschaltung ausgestattet. Die Armatur stellt sich nach abgelaufener Zeit automatisch aus. Zum Einstellen des Timers müssen Sie zweimal die Taste drücken. Durch drücken der Taste können Sie die Laufzeit erhöhen und durch drücken der Taste verringern. -
Seite 10: Anschluss-Diagramm
ANSCHLUSS-DIAGRAMM Regendusche Handbrause laut Markierungen Zusammenstecken... - Seite 11 ANSCHLUSS-DIAGRAMM Handbrause Regenbrause / Auslauf Anschluss zur Leitung für die Handbrause Anschluss zur Leitung für die Regendusche / Auslauf 230V Anschluss Netzadapter Stromkabel der Thermostatsteuerbox Thermostatsteuerbox Notstromakkufach Verbindungskabel zum Touch LCD Heißwasseranschluss Kaltwasseranschluss Kaltwasserabsperrventil Heißwasserabsperrventil Touch LCD Verbindungskabel zur Thermostatsteuerbox...
-
Seite 12: Anschluss Thermostatsteuerbox
ANSCHLUSS THERMOSTATSTEUERBOX Anschluss Handbrause DN15 1/2" AG Anschluss Regenbrause DN15 1/2" AG Kaltwasseranschluss DN15 1/2" AG Heißwasseranschluss DN15 1/2" AG Stromanschluss AC Adapter / 230V Anschluss zum Touch-LCD Akkufach für Notstrom... -
Seite 13: Montage Thermostatsteuerbox
Die Thermostatbox ist an den Wasseranschlusseingängen mit Rückflussverhinderern ausgestattet. Anschlussdiagramm (auch für für den Stromanschluss) siehe Seite 8-9 Verbrauchskategorie Nennspannung Nennlast Umstellerventil DC12V Wasserventil DC5V Thermostatventil DC12V AC 110-230V Frequenz 50/60Hz Schutzart IPX5 Nennleistung 5 Watt Isolationswiderstand <20M Ω DEUSENFELD Akkus 4 x Ni-MH AA 1000mAh 1,2V... -
Seite 14: Montage Touch-Controller-Rahmen
MONTAGE TOUCH-CONTROLLER-RAHMEN Zur Montage des Touch Controllers muss eine Öffnung in dem Maß von ca. 4-R5mm 158 x 71mm vorgesehen werden. Die Einbautiefe beträgt ca. 3,5cm inkl. Platz für das Anschlusskabel. Bei Montage in Wandpaneelen oder ähnlich großen Wandverkleidungen, empfehlen wir den Ausschnitt anhand des Rahmens vor Ort zu bestimmen. -
Seite 15: Stromanschluss Touch-Controller
STROM ANSCHLUSS TOUCH-CONTROLLER Vor dem Einsetzten des Touch-Controllers muss das Anschlusskabel an die Thermostatsteuerbox angeschlossen werden ! Achten Sie bitte darauf, dass die Kabel an den Pfeilsymbolen richtig zusammengesteckt werden. Siehe Diagramm unten (Diagramm komplett mit Wasseranschlüssen siehe Seite 8) laut Markierungen Zusammenstecken... -
Seite 16: Wichtige Hinweise / Pflegehinweise
WICHTIGE HINWEISE Ÿ Der Thermostat funktioniert mit einem Wasserdruck zwischen 0,5-5Bar Ÿ Der Thermostat erwärmt kein Leitungswasser sondern wird mit dem Wasser versorgt, wie es ankommt. Ÿ Es wird an der Heißwasserleitung eine Wassertemperatur von maximal 85°C unterstützt. Dies darf nicht überschritten werden ! Ÿ... -
Seite 17: Problembehandlung
PROBLEMBEHANDLUNG Problem Möglicher Grund Lösung eingestellte Wassermenge zu gering. - Wassermenge erhöhen. Ÿ zu geringer Wasserdruck. Ÿ Wassermenge zu gering - Wasseranschluss prüfen. maximaler Wasserdurchfluss der Ÿ Armatur erreicht. - kein Grund zur Behebung. die Wasserleitung von der - verringern Sie die Ÿ... - Seite 18 PROBLEMBEHANDLUNG Problem Möglicher Grund Lösung Die Touchbedienung des zu viel Wasser auf dem - Touchbedienfeld abwischen. Ÿ LCD funktioniert nicht. Touchbedienfeld DEUSENFELD www.deusenfeld.de...
-
Seite 19: Wifi App Installation Und Einrichtung
WIFI APP INSTALLATION UND EINRICHTUNG Zur Installation der Smart-life App gehen sie in zum oder und laden sich die aktuelle Version der App kostenfrei herunter. Erstellen Sie ein neues Konto oder loggen Sie sich in Ihr Konto ein wenn Sie bereits ein Kundenkonto besitzen. - Seite 20 Verbinden Sie in den folgenden Schritten das Touchbedienfeld mit der Smart Life App. 1. Schalten Sie das Display einmal über die On/Off Taste an und wieder aus. 2. Drücken Sie nun innerhalb von 20 Sekunden die On/Off Taste für zwei Sekunden. Auf dem Display erscheint "Wifi Smart"...
- Seite 21 6. Scrollen Sie ganz runter und wählen "Weitere". 7. Klicken Sie nun auf "Sonstiges (WI-FI)" 8. Verbinden Sie sich mit Ihrem Wlan-Router und geben das Passwort ein.
- Seite 22 10. Wenn "Setzen Sie das Gerät zuerst zurück" erscheint drücken Sie auf "Weiter" 11. Klicken Sie nun auf "Blinkt schnell"...
- Seite 23 12. Die App versucht sich nun über den WLAN Empfang mit dem Thermostat zu verbinden. Es kann passieren das mehrere Versuche nötig sind, um die Verbindung aufzubauen. Achten Sie auf ein starkes WLAN Signal. 13. Sobald sich die App mit dem Thermostat verbunden hat erscheint "DEUSENFELD 102000W" 14. Klicken Sie nun auf "Fertigstellung"...
-
Seite 24: App Interface Und Funktionen
APP INTERFACE UND FUNKTIONEN Auf den nächsten Seiten werden die einzelnen Funktionen im Detail vorgestellt. Verlassen des App-Interfaces Umbenennen des Namens Wassertemperatur Wasserdurchfluss Auswahl der Wasser-Ausgänge Verbrauch der letzten Nutzung Monatlicher Wasserverbrauch Power an / aus Einstellungen Timer Benutzer... - Seite 25 APP INTERFACE - WASSERDURCHFLUSS Die Thermostarmatur verfügt über 8 verschiedene Durchfluss-Level. Die folgende Tabelle zeigt die ca. Durchflussmengen abgehend direkt von den Wasseranschlüssen ohne Anschluss einer Verrohrung bei konstanten 38° und 3bar. Je nach angeschlossener Verrohrung (Ø) und Wasserdruck ändern sich die Durchflussmengen.
-
