Bedienelemente und Anschlüsse
2
3
3 Ein-Aus-Schalter / Multifunktionsschalter / Status-LED
• Kurzes Antippen: das Navigationssystem schaltet in Stand-by-Modus.
• Durch nochmaliges kurzes Antippen wird das System wieder eingeschaltet. Es er-
scheint direkt der Bildschirm, bei welchem in Stand-by-Modus geschaltet wurde.
• Drücken Sie die Taste für ca. 3 Sekunden, um das Navigationssystem abzuschalten.
• Bei Wiederinbetriebnahme durch erneutes Drücken von 3 Sekunden wird das Navi-
gationssystem vollständig neu gestartet.
Die Status-LED kann in folgenden Farben leuchten:
Grün Akku vollständig geladen, das Navigationsgerät wird über Akku oder Netzkabel
betrieben.
Gelb Akku wird geladen
Rot Ladezustand kritisch, Akku nahezu leer.
4

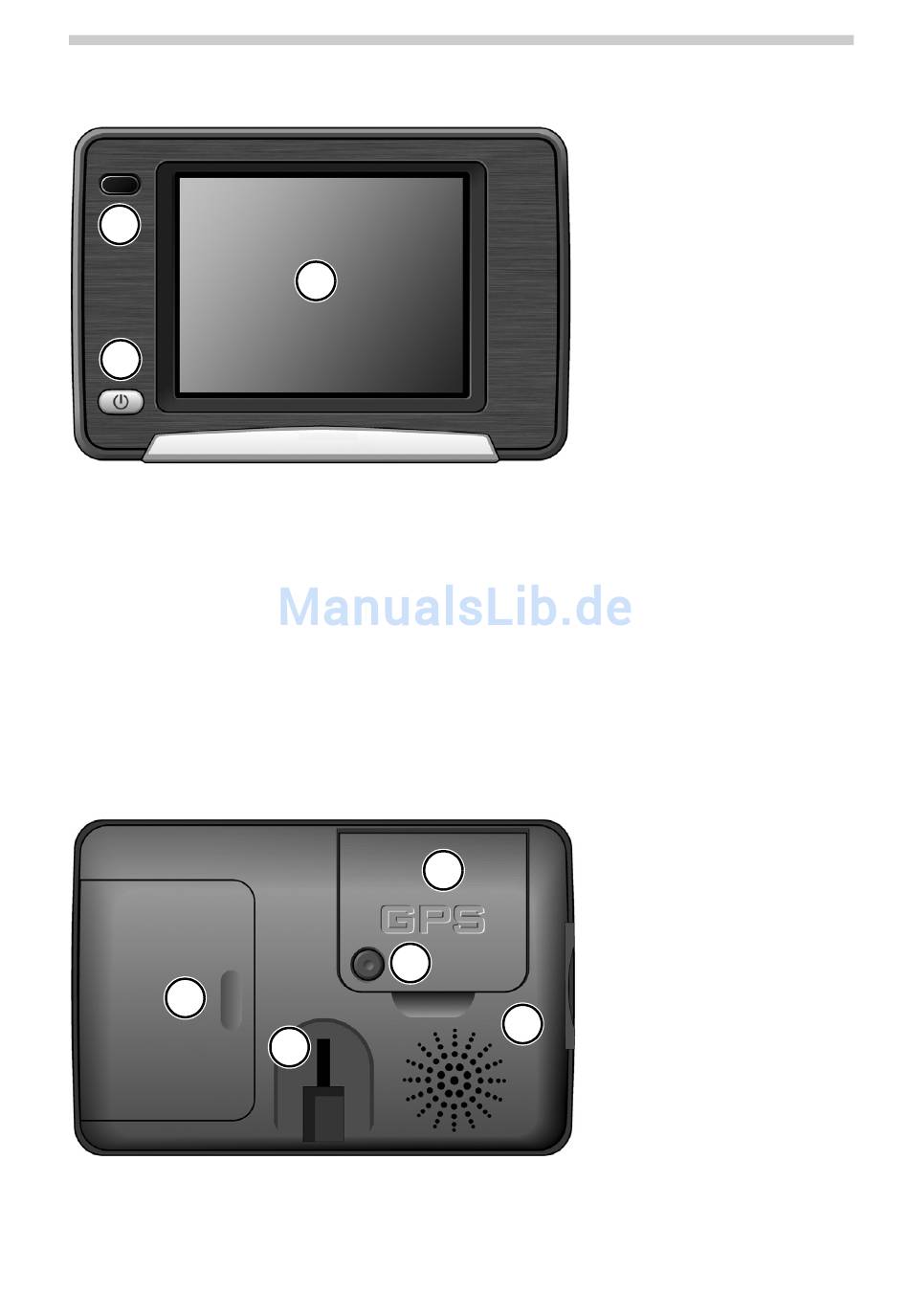

Geräteübersicht
1
5
6
8
Vorderseite
1 Bildschirm /
TouchScreen
2 Infrarot-Sensor
Nutzbar in Verbindung
mit Lenkrad-Fern-
bedienung RCS 5100
(Zubehör)
Rückseite
4 Batteriefach für
Lithium-Ionen-Akku
(Abdeckung)
5 GPS-Antenne
(schwenkbar)
6 Anschluss für externe
GPS-Antenne
7
7 Lautsprecher
8 Halterung für Montage
