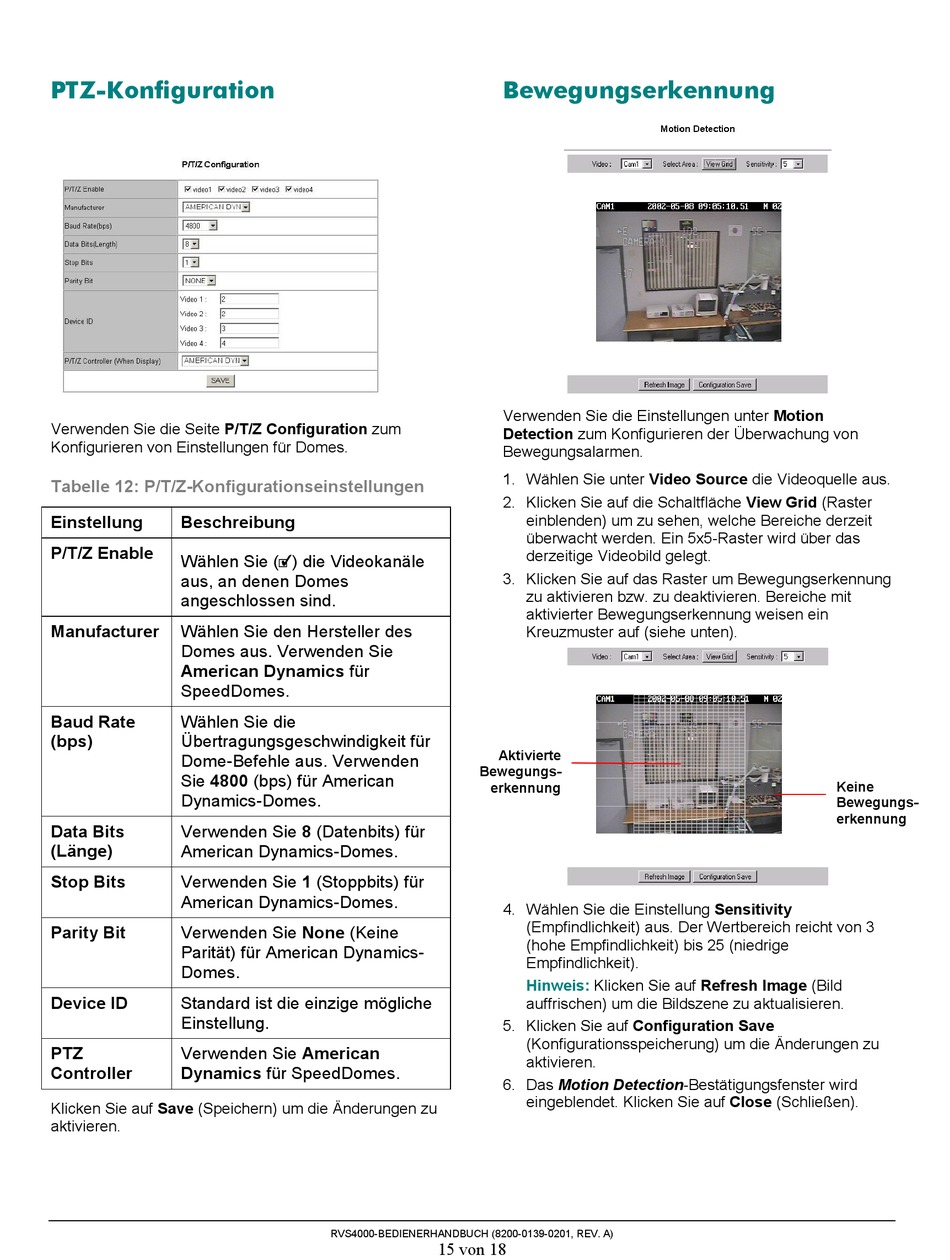

Ptz-Konfiguration; Bewegungserkennung - Robot Rvs4000 Handbuch

PTZ-Konfiguration

Verwenden Sie die Seite P/T/Z Configuration zum
Konfigurieren von Einstellungen für Domes.
Tabelle 12: P/T/Z-Konfigurationseinstellungen
Einstellung Beschreibung
P/T/Z Enable
Wählen Sie (
aus, an denen Domes
angeschlossen sind.
Manufacturer Wählen Sie den Hersteller des
Domes aus. Verwenden Sie
American Dynamics für
SpeedDomes.
Baud Rate Wählen Sie die
(bps)
Übertragungsgeschwindigkeit für
Dome-Befehle aus. Verwenden
Sie 4800 (bps) für American
Dynamics-Domes.
Data Bits Verwenden Sie 8 (Datenbits) für
(Länge) American Dynamics-Domes.
Stop Bits Verwenden Sie 1 (Stoppbits) für
American Dynamics-Domes.
Parity Bit Verwenden Sie None (Keine
Parität) für American Dynamics-
Domes.
Device ID
Standard ist die einzige mögliche
Einstellung.
PTZ Verwenden Sie American
Controller Dynamics für SpeedDomes.
Klicken Sie auf Save (Speichern) um die Änderungen zu
aktivieren.
]
) die Videokanäle
RVS4000-BEDIENERHANDBUCH (8200-0139-0201, REV. A)
15 von 18

Bewegungserkennung

Verwenden Sie die Einstellungen unter Motion
Detection zum Konfigurieren der Überwachung von
Bewegungsalarmen.
1. Wählen Sie unter Video Source die Videoquelle aus.
2. Klicken Sie auf die Schaltfläche View Grid (Raster
einblenden) um zu sehen, welche Bereiche derzeit
überwacht werden. Ein 5x5-Raster wird über das
derzeitige Videobild gelegt.
3. Klicken Sie auf das Raster um Bewegungserkennung
zu aktivieren bzw. zu deaktivieren. Bereiche mit
aktivierter Bewegungserkennung weisen ein
Kreuzmuster auf (siehe unten).
Aktivierte
Bewegungs-
erkennung
4. Wählen Sie die Einstellung Sensitivity
(Empfindlichkeit) aus. Der Wertbereich reicht von 3
(hohe Empfindlichkeit) bis 25 (niedrige
Empfindlichkeit).
Hinweis: Klicken Sie auf Refresh Image (Bild
auffrischen) um die Bildszene zu aktualisieren.
5. Klicken Sie auf Configuration Save
(Konfigurationsspeicherung) um die Änderungen zu
aktivieren.
6. Das Motion Detection-Bestätigungsfenster wird
eingeblendet. Klicken Sie auf Close (Schließen).
Keine
Bewegungs-
erkennung
