Inhaltszusammenfassung für Unitec PM376

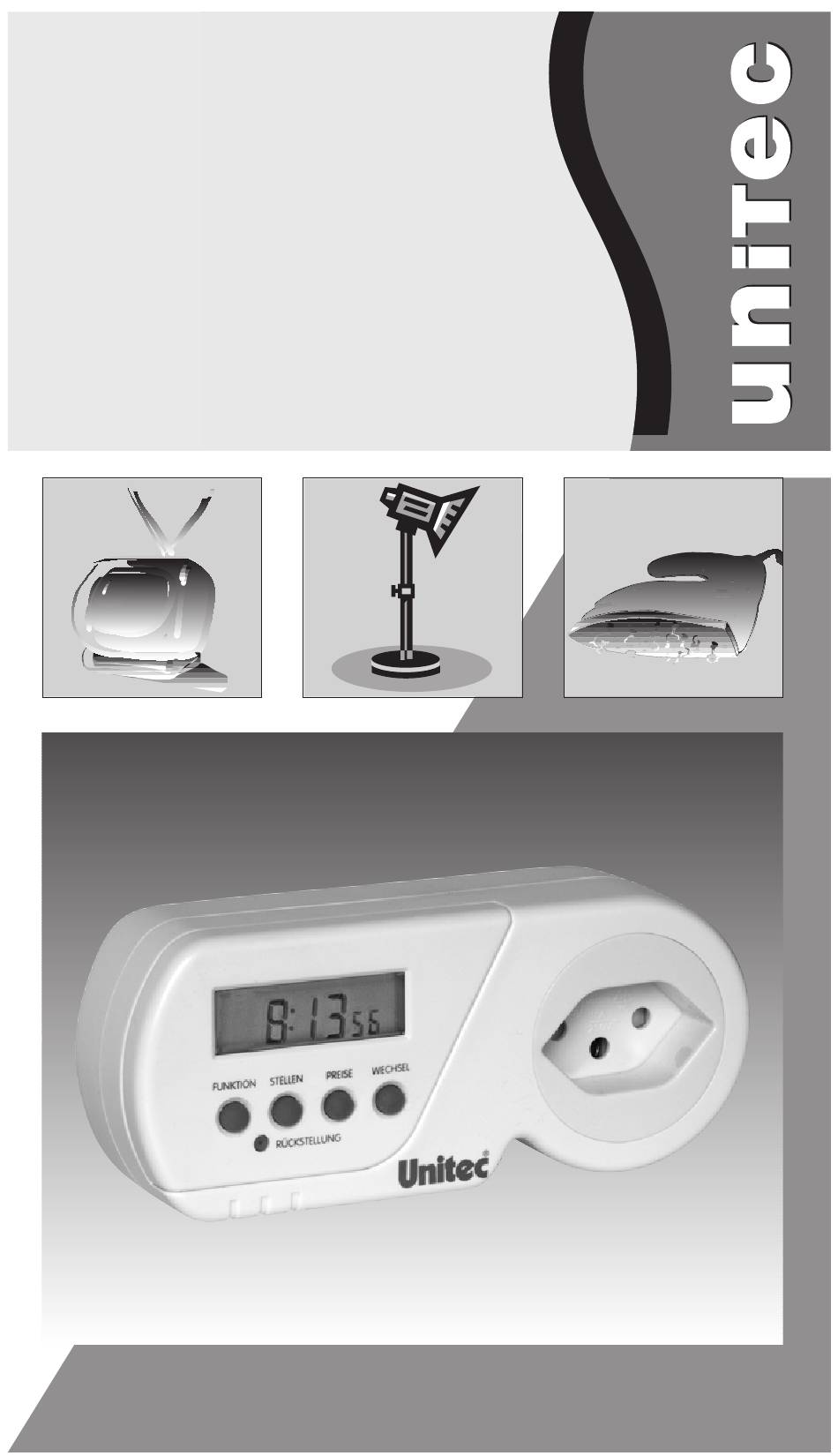

- Seite 1 313 010.00 Energie- kosten- Messgerät...

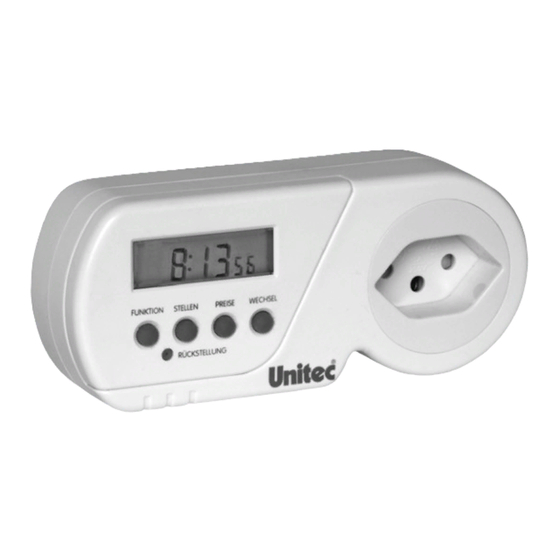

- Seite 2 Modus 12-Stunden-Anzeige Stromstärke Wochentag Leistungsfaktor Spannung Zeit für EIN/AUS Das Energiemessgerät UNITEC ist ein Über- wachungs- und Prüfgerät, mit dem der Strom- verbrauch eines angeschlossenen Gerätes fest- gestellt und die Kosten für den Verbrauch ermittelt werden können. Einsetzen der Batterien Das Gerät muss mit zwei 1,5 V-Batteriezellen...
- Seite 3 eventuellem Batteriewechsel, dass ein falsches Einlegen der Batterien zu Beschädigungen des Gerätes führen kann. Zurücksetzen Bei einer falschen Anzeige oder bei Nicht- reagieren der Tasten muss das Messgerät zurück- gesetzt werden (Rückstellung). Hierzu nehmen Sie einen runden Gegenstand, beispielsweise einen Kugelschreiber oder eine auseinandergezogene Heftklammer, und drücken die Taste Rück- stellung.
- Seite 4 Modus für 12- oder 24-Stunden-Anzeige Bei diesem Gerät kann man eine 12-Stunden- Anzeige (mit PM) oder 24-Stunden-Anzeige (0-23) einstellen. Sie können zwischen beiden Anzeigen- modi wechseln, indem Sie die Taste STELLEN im Zeitgebermodus 5 Sekunden lang gedrückt halten. Zusammenfassung des Betriebs des Leistungsmessers Drücken Sie die Taste FUNKTION, um den Zustand der folgenden Anzeigemodi anzeigen zu...
- Seite 5 Modus 4 £/kWh Akkumulierte Zeit (in MO TU WE TH FR SA SU 82:30 Stunden:Minuten), seit COSB der die Last läuft. Modus 5 £/kWh Gesamtenergie (in KWh), MO TU WE TH FR SA SU 82:30 welche Last ver- COSB braucht hat. Drücken Sie die Taste 2-PREIS, um £/kWh MO TU WE TH FR SA SU...
- Seite 6 Durch Drücken der Taste WECHSEL zwischen Modus 1 bis 7 kehrt die Anzeige in den Zeitgeber- modus zurück. Modus 1: Anzeige der Spannung In diesem Modus werden die aktuelle Spannung (in V) und die Frequenz (in Hz) angezeigt. Die Frequenz wird mit einer Auflösung von 1 Hz sowie in einem Bereich von 40 Hz bis 70 Hz gemessen.
- Seite 7 Für die Zeitmessung müssen sowohl der Leis- tungsmesser als auch das angeschlossene Gerät eingeschaltet sein. Wenn das Gerät zu wenig Strom verbraucht, wird die Zeit nicht gemessen. Informationen zum Löschen der aufgezeichneten Gesamtzeit entnehmen Sie bitte den Punkten „Löschen der Modi 4, 5 + 6“. Modus 5: Anzeige der KWh In diesem Modus wird der akkumulierte Gesamt- energieverbrauch der angeschlossenen Geräte (in...
- Seite 8 „Kosten für Stromverbrauch“ aus. Der Strompreis wird wie folgt eingegeben: 1. Drücken Sie die Taste STELLEN – nun blinkt die erste Ziffer. 2. Drücken Sie einmal die Taste WECHSEL, um diesen Wert um einen Schritt zu erhöhen. 3. Drücken Sie die Taste STELLEN – nun blinkt die zweite Ziffer.
- Seite 9 Löschen der Modi 4, 5 + 6 Zum Lösen der akkumulierten Messwerte, wäh- rend das Display in den Modi 4 bis 6 steht, halten Sie die Taste STELLEN 5 Sekunden lang gedrückt. Die gemessenen und akkumulierten Werte für On- Zeit, KW/h und Gesamtkosten werden auf 0 gesetzt.
- Seite 10 Durch erneutes Drücken der Taste 2-PREIS wird die 2-Preis-Betriebsart gelöscht, das Symbol „r“ erlischt. Regulärer Preis In diesem Modus kann man den „Regulären Preis” anzeigen lassen und einstellen. Zum Ein- stellen des Preises befolgen Sie die Schritte, die für die Einstellung des „Regulären Preises” (Modus 7) beschrieben sind.
- Seite 11 Regulärer Preis Off-Zeit Ein einmaliges Drücken der Taste FUNKTION im On-Zeit-Modus führt zur Anzeige des Off-Zeit- Modus. Führen Sie nun die oben beschriebenen Schritte für das Einstellen der Off-Zeit durch. Die Wochentage sind hier dieselben wie bei der On- Zeit und können an dieser Stelle nicht eingestellt werden.
- Seite 12 Anzeige der KWh (in KWh) 0.00 – 999.99 KWh Anzeige der Frequenz (in Hz) 40-70 Hz Anzeige des Leistungsfaktors 0.20 – 1.00 Genauigkeit Spannung +/- 3 % des gemessenen Wertes Strom +/- 3 % des gemessenen Wertes +/- 0,04 A Leistung +/- 5 % des gemessenen Wertes +/- 10 W...
