Altec Sirus Montageanleitung Seite 2

PRÄSENTATION
Wir danken Ihnen für den Kauf der Außensignalgeber SIRUS mit Selbstspeisung aus der
ALTEC-Serie.
Die SIRUS ist für eine lange Lebensdauer konzipiert und in einem wetterfesten und UV-
beständigen Polycarbonat-Gehäuse der Brennbarkeitsklasse V0 untergebracht.
Die SIRUS besitzt eine doppelte Ladungsregelung für die interne Batterie:
- Regelung des Ladestroms auf 100 mA:
internen Batterie aus. Im Alarmfall wird nur die interne Batterie belastet. Dadurch wird das
Ladegerät der Alarmzentrale geschützt, wenn diese mehrere Sirenen speist.
- Regelung der Ladespannung auf 13,8 Vdc:
Alarmzentrale gelieferte Ladespannung nicht ausreicht, verstärkt die SIRUS diese Spannung, um
die Batterie mit der optimalen Ladespannung von 13,8 Vdc zu versorgen und einen idealen
Ladestand sicherzustellen.
VERKABELUNG
•
Prüfen Sie vor der Verkabelung der Schutzautomatik, dass der Stromkreis
60VDC/0,1A nicht überschreitet.
•
Die Versorgungsklemme „+12 V DIR" kann verwendet werden, um den für den
Betrieb der SIRUS notwendigen Strom zu liefern, wenn die Notstrombatterie nicht
vorhanden oder defekt ist. Es ist dennoch eine Stromversorgungsquelle hoher
Leistung vorzusehen,
Notstrombatterie geschützt ist.
•
Die Stromversorgung der SIRUS über die Klemme „+12 V LADUNG" wird
empfohlen, da die Notstrombatterie konstant geladen wird und durch eine
Strombegrenzung von 100 mA und einer Spannungsregelung bei 13,8Vdc geschützt
ist. Im Alarmfall wird nur die interne Batterie belastet und dadurch das Ladegerät der
Alarmzentrale wirksam geschützt.
•
Wenn das Gerät, das die SIRUS steuert, die Sirene nicht speist, muss die Klemme
„0V" an dieses Gerät angeschlossen werden, damit beide Geräte ein gemeinsames
Referenzpotential besitzen.
•
Das Sperren bzw. Wiedereinschalten der SIRUS wird von einer positiven
Steuergleichspannung von 9 bis 16 V am Eingang „SIR" gesteuert.
•
Mit der Klemme „I / O" kann das Ein- oder Ausschalten der Alarmeinrichtung durch
eine Sperrspannung zwischen 9 und 16 VDC gemeldet werden.
Die SIRUS besitzt Blitz-LEDs
Helligkeit, die im Vergleich zu herkömmlichen
Lösungen eine hohe Schwingungs-
Temperaturbeständigkeit sowie
höhere Lebensdauer bieten.

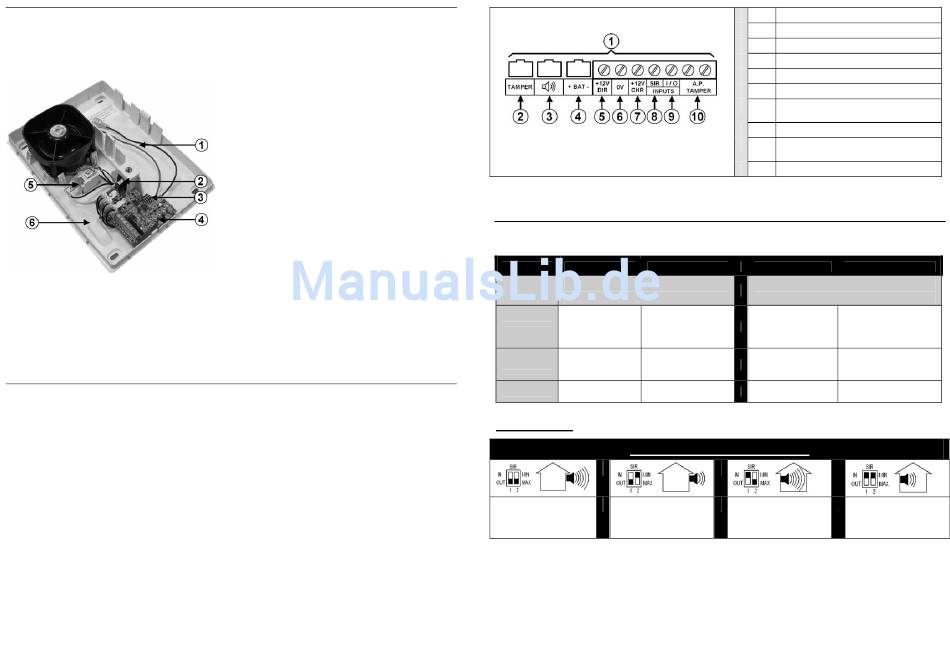

1-
Notstrombatteriefach
2-
Öffnungsschutz
3-
Konfigurationsschalter
4-
LED-Blitzlicht !!! ACHTUNG !!! Die LEDs
sind sehr hell. Nicht direkt in das Licht
schauen!
5-
Abrissschutzsensor
6-
Kabeldurchführung
reicht für das normale Laden der
Auch wenn die von der
die gegen Überstrom aufgrund
mit starker
und
eine deutlich
Alle Anschlüsse besitzen eine sehr niedrige Sicherheitsspannung gemäß der Norm EN
60950. Die Stromversorgung der SIRUS muss über eine Stromquelle mit begrenzter
Leistung erfolgen.
BETRIEB
Konfigurationsschalter
Position
Funktion
Option
ON
OFF
SIR-EINGANG
einer defekten
Externe Modulation
HOHER Pegel
Dauer: 3 Minuten
Mit einer positiven Gleichspannung von 9 bis 16V an der Klemme „SIR" kann die SIRUS gesperrt
und wiedereingeschaltet werden. Wenn diese Spannung nicht mehr anliegt, wird der akustische
Alarm 3 Minuten lang (bei externer Modulation) bzw. 31 Minuten lang (bei interner Modulation,
S3.1) aktiviert, während das Blitzlicht bis zum Wiederanliegen der Sperrspannung aktiviert wird.
ACHTUNG, nur die externe Modulation ist auf öffentlichen Wegen erlaubt.
Einschalten ist zu berücksichtigen, dass die SIRUS auch dann nicht ausgelöst wird, wenn keine
Sperrspannung anliegt. Das Gerät muss zuerst durch Anlegen des Sperrsignals (mindestens 1
Sekunde lang) entsichert werden. Der Schallleistungspegel der Modulation kann verringert
werden (S3.2).
Schalter 1 Schalter 2
Akustischer Alarm
(SIR Klemme)
Modulationsart Alarmpegel
Innen MIN
Außen MAX
Konfigurationen für SIR-Eingang
Externe Modulation Interne Modulation
NIEDRIGER Pegel
Dauer: 3 Minuten Dauer: 31 Minuten
1
Spannungspegel TBTS
2 Abrissschutz
3 Lautsprecher
4 Notstrombatterie
5
Direkte Stromversorgung
6
0V Stromversorgung
7 Stromversorgung mit
Ladestrombegrenzung für die Batterie
8
Eingang + Sirenensperrung
9
Eingang + Signalisierungssperrung
Ein/Aus
10
Schutzkreis
Schalter 3 Schalter 4
Signalisierung Ein/aus
(Klemme I / 0)
Lautstärke der
Pieptöne für die Pieptön Ein-/Aus-
Ein-/Aus- Meldung
Signalisierung
Akustische und
MIN optische
Signalisierung
Nur optische
MAX
Signalisierung
Interne Modulation
HOHER Pegel NIEDRIGER Pegel
Dauer: 31 Minuten
Beim
