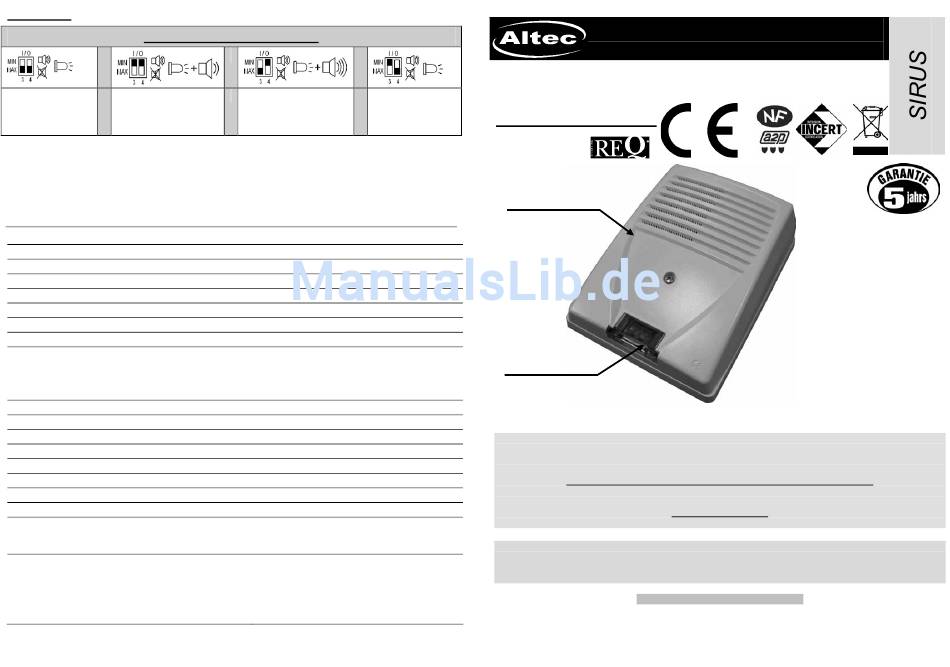

Altec Sirus Montageanleitung

I/O Eingang
Konfigurationen für I/O Eingang
Ein-/Aus-Signal Ein-/Aus-Signal
Nur Blitzlicht Blitzlicht und leiser
Piepton
Die Ein- und Ausschaltmeldung der Alarmeinrichtung löst beim Schalten der Sperrspannung von 12V auf 0
VDC eine Reihe kurzer Pieptöne sowie das Blinken des Blitzlichts aus. Bei Wiederanliegen der
Sperrspannung erzeugt die SIRUS erneut eine Reihe von Pieptönen, und das Blitzlicht blinkt. Dieses Mal sind
die Pieptöne jedoch länger, damit die beiden Zustände unterschieden werden können.
Für diese Funktion kann man beim SIRUS zwischen zwei Pieptonlaustärken wählen (S3.3) oder die Pieptöne
ausschalten (S3.4), sodass nur das Blinken des Blitzlichts beibehalten wird.
Dieser Eingang ist für die separate Blitzlichtsteuerung konfigurierbar.
Stellen sie die 4 Konfigurationsschalter der Sirene mit einem Schraubendreher ein.
TECHNISCHE DATEN
Direkte Versorgungsspannung: von 9 bis 15 VDC
Versorgungsspannung an +12V Ladung: von 12,0 bis 14,5 VDC
Ausgangsspannung an +BAT: 13.8 VDC (+/- -0,2 VDC )
Zulässige Restwelligkeit: 250mV
Verbrauch im Standby: 5 mA
Unabhängige Betriebsdauer mit interner Batterie: 72 Stunden
Verbrauch im Alarmzustand und Schallleistung: EXT MAX: 1.6A 109 dB bei Abstand von 1m
Verbrauch nur bei optischem Alarm: 20 mA
Steuerspannung „SIR" und „I / O" : von 9 bis 16 VDC (0,1mA)
Triggerspannung „SIR" und „I / O" : unter 3 VDC
Wiedereinschaltspannung „SIR" und „I / O" : über 9 VDC
Betriebstemperatur: -25°C bis +70°C
Kabeltyp für den Anschluss: 3-paariges Kabel
Notstrombatterietypen: 12V 2.1Ah
Elektromagnetische Verträglichkeit: gemäß den Normen NF EN 50130-4 und NF EN 55022
Elektrische Sicherheit: gemäß Norm EN 60950 Ausgabe Okt. 2000
Ein-/Aus-Signal
Blitzlicht und lauter
Piepton
Blitzlichtsteuerung
Alarmdauer: EXT: 180 Sekunden / INT: 31 Minuten
EXT MIN: 0,8A 100 dB bei Abstand von 1m
INT MAX: 1.6A 113 dB bei Abstand von 1m
INT MIN: 0,8A 110 dB bei Abstand von 1m
Gehäuse: Polycarbonat / Klasse V0 / Anti-UV
Schutzart: IP 43 IK 08
Umgebung: Klasse IV – Außenbereich allgemein
0,5mm
flexibel: Ø >= 0,2mm
YUASA
12V 2.1Ah YUCELL
12V 2.0Ah POWERSONIC PS 1220 V0
12V 2.2Ah ELECKSON
12V 2.3Ah ACD ST20
12V 2.3Ah SUNLIGHT SP 12-2.1V0
Alarmsignalgeber für den Außenbereich mit
Selbstversorgung
Der E/A-Eingang
dient zur
getrennten In Frankreich hergestellt
GEHÄUSE AUS
POLYCARBONAT
LEDs
Die SIRUS ist für die Marken NF und A2P mit „3 Schutzschildern" gemäß den Normen
NFC48-265 und NFC48-266 und dem Bezugssystem für die Zertifizierung NF324-H58 zulässig
starr: Ø >=
Da wir unsere Produkte ständig verbessern, können die in dieser Anleitung enthaltenen Informationen ohne
vorherige Ankündigung geändert werden. ATLS übernimmt für Fehler in diesem Dokument bzw. zufällige
NP2.1-12FR
Schäden oder Folgeschäden aufgrund der Lieferung, Qualität oder Verwendung dieses Dokuments keinerlei
Y2.1-12FR
Haftung.
BEL120022
Produkte der ALTEC-Serie werden in Frankreich von der Firma ATLS entwickelt und hergestellt
MONTAGEANLEITUNG
Zertifikat Nr.: 3230400691 – Fertigungseinheit: Nr. 122 P2
CNPP Zertifizierung (nationales Zentrum für Vorbeugung und Schutz):
http://www.cnpp.com
AFNOR Zertifizierung:
http://www.marque-nf.com
INCERT-Zertifikatnummer: B-712-0002
SIRUS und ALTEC sind Warenzeichen von ATLS
NOTINS0DE000018-V1.05
Unverbindliche Abbildung
