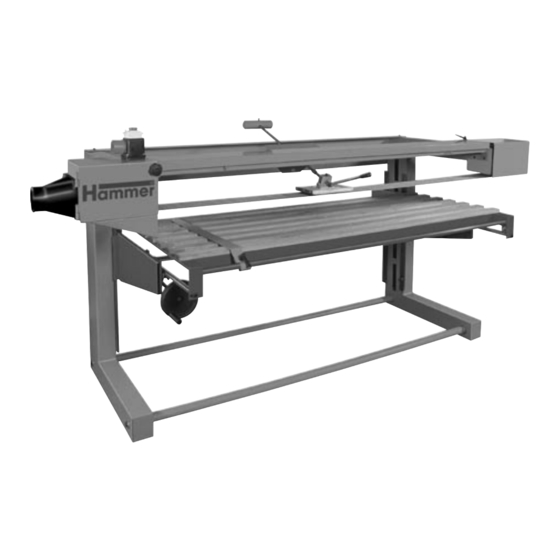

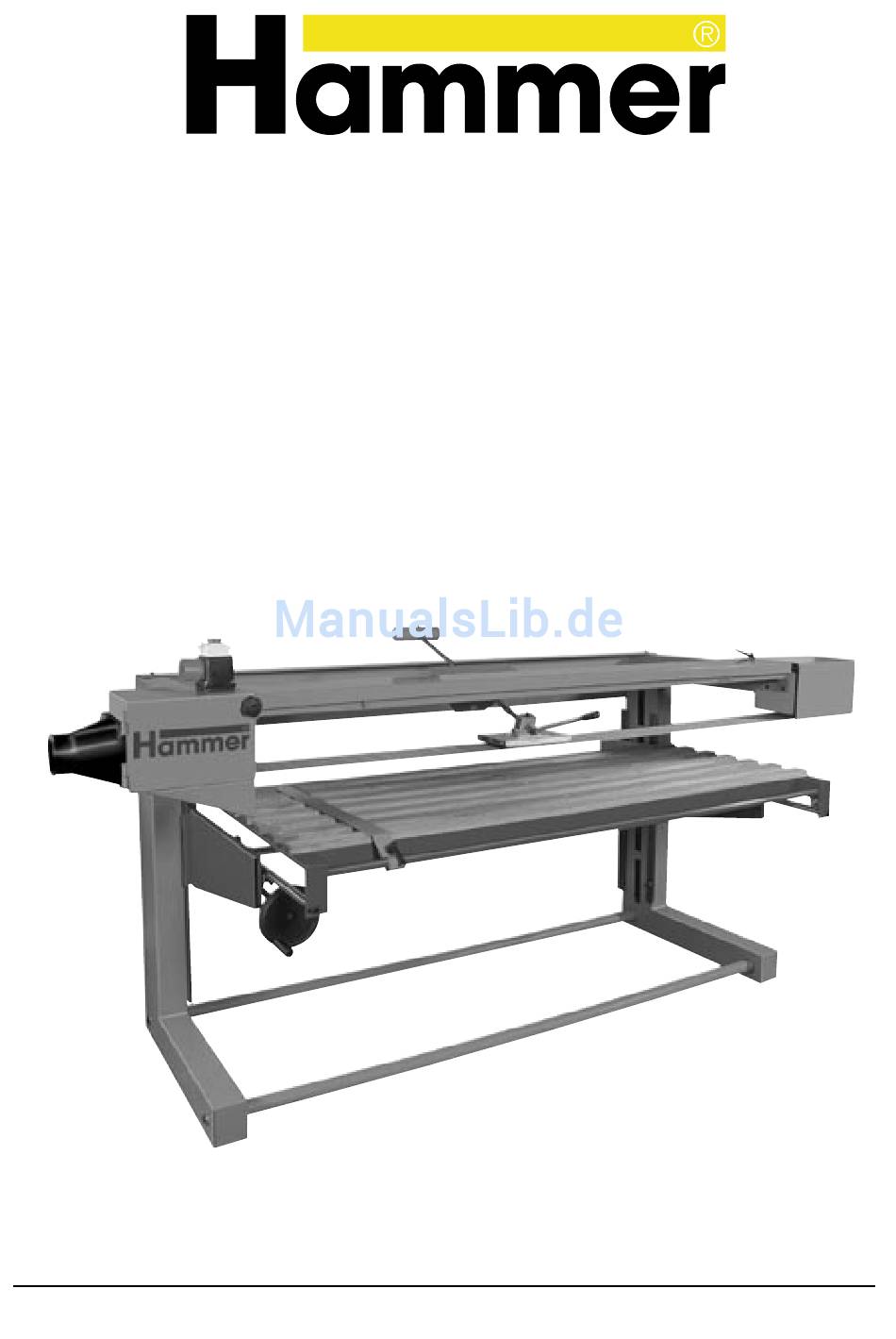

- Seite 1 Bedienungsanleitung Bandschleifmaschine HS 2200 Bewahren Sie die Betriebsanleitung für künftige Verwendungen gut auf!
- Seite 2 Sie die Maschine in Betrieb setzen. Diese Betriebsanleitung ist sorgfältig aufzubewahren, da sie zur Maschine gehört! Halten Sie die Betriebsanleitung außerdem im Bereich des Benutzers, wenn er mit der Maschine arbeitet oder die Maschine gewartet oder repariert wird! HAMMER Ein Produkt aus dem Hause der FELDER-GRUPPE! © Felder KG KR-Felder-Str. 1 A-6060 Hall in Tirol Tel.: +43 (0) 5223 5850 0...
-
Seite 3: Inhaltsverzeichnis
Bandschleifmaschine HS 2200 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines......................... 5 Symbolerklärung ....................5 Informationen zur Betriebsanleitung ..............5 Haftung und Gewährleistung ................6 Urheberschutz ....................6 Garantieerklärung..................6 Ersatzteile .....................6 Entsorgung ....................7 Sicherheit ........................... 8 Bestimmungsgemäße Verwendung ..............8 Inhalt der Betriebsanleitung ................8 Veränderungen und Umbauten an der Maschine..........8 Verantwortung des Betreibers ................9... - Seite 4 Bandschleifmaschine HS 2200 Inhaltsverzeichnis Aufstellung und Installation ....................20 Sicherheitshinweise ..................20 Elektrischer Anschluss ...................20 Aufstellung ....................21 Abladen .....................21 7.4.1 Zusammenbau der Maschine.................21 Absaugung ....................24 Einstellen und Rüsten......................25 Sicherheitshinweise ..................25 Schleifband....................25 8.2.1 Erlaubte Schleifbänder..................25 Tischhöhenverstellung und Führung ..............26 Schleifwagen....................26 Werkstückanschlag..................26 Montieren und Einstellen des Schleifbandes .............27...
-
Seite 5: Allgemeines
Bandschleifmaschine HS 2200 Allgemeines 1 Allgemeines 1.1 Symbolerklärung Wichtige sicherheitstechnische Hinweise in dieser Be- müssen unbedingt eingehalten und befolgt werden. In triebsanleitung sind durch Symbole gekennzeichnet. diesen Fällen besonders vorsichtig verhalten, um Unfälle, Diese angegebenen Hinweise zur Arbeitssicherheit Personen- und Sachschäden zu vermeiden. -
Seite 6: Haftung Und Gewährleistung
Bandschleifmaschine HS 2200 Allgemeines 1.3 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Betriebsanleitung bildungen und Grafiken entsprechen nicht dem Maßstab wurden unter Berücksichtigung der geltenden Vorschrif- 1:1. Der tatsächliche Lieferumfang kann bei Sonderaus- ten, dem Stand der Technik sowie unserer langjährigen führungen, der Inanspruchnahme zusätzlicher Bestellop-... -
Seite 7: Entsorgung
Bandschleifmaschine HS 2200 Allgemeines 1.7 Entsorgung Soll die Maschine nach Ablauf ihrer Lebensdauer problemlos getrennt werden. Weiters ist dieser Baustoff verschrottet werden, so sind alle Bestandteile nach leicht zu entsorgen und stellt keine Belastung für die Materialklassen zu trennen, um eine nachfolgende Umwelt und für die Sicherheit des Personals dar. -
Seite 8: Sicherheit
Überblick über alle wichtigen Sicherheitsaspekte für zu halten. einen optimalen Schutz von Personen sowie für den 2.1 Bestimmungsgemäße Verwendung Die Bandschleifmaschine HS 2200 ist für gehobenen des Herstellers zulässig. Die Betriebssicherheit ist nur Schleifsatz zum Schleifen von großen Flächen und bei bestimmungsgemäßer Verwendung der Maschine Rahmen konzipiert. -
Seite 9: Verantwortung Des Betreibers
Bandschleifmaschine HS 2200 Sicherheit 2.4 Verantwortung des Betreibers Diese Betriebsanleitung muss in unmittelbarer Umgebung den Einsatzbereich der Maschine geltenden örtlichen der Maschine aufbewahrt werden und den an und mit Unfallverhütungsvorschriften und allgemeinen Sicherheits- der Maschine beschäftigten Personen jederzeit zugäng- vorschriften sowie die geltenden Umweltschutzbestimmun- lich sein. -
Seite 10: Persönliche Schutzausrüstung
Bandschleifmaschine HS 2200 Sicherheit 2.7 Persönliche Schutzausrüstung Bei Arbeiten an und mit der Maschine sind grundsätzlich folgende Verbote zu beachten: Bedienung mit langen Haaren ohne Haarnetz verboten! Benutzen von Handschuhen verboten! Bei Arbeiten an und mit der Maschine sind grundsätzlich zu tragen: Arbeitsschutzkleidung Eng anliegende Arbeitskleidung (geringe Reißfestigkeit, keine weiten Ärmel, keine Ringe und sonstiger... -
Seite 11: Restrisiken
Bandschleifmaschine HS 2200 Sicherheit 2.9 Restrisiken Warnung! Verletzungsgefahr: Trotz Einhaltung der Schutzmaßnahmen bestehen bei Arbeiten an der Ma- schine folgende Restrisiken: • Unbeabsichtigter Kontakt der Hände mit der laufen- • Verletzungsgefahr durch weg geschleuderte Werk- den Schleifbandkante. stücke und auch Werkstückteile. -
Seite 12: Konformitätserklärung
Bandschleifmaschine HS 2200 Konformitätserklärung 3 Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 98/37/EG, Anhang II A Hersteller: FELDER KR-Felder-Str. 1 A-6060 Hall in Tirol Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Maschinenrichtlinie entspricht. -
Seite 13: Technische Daten
Bandschleifmaschine HS 2200 Technische Daten 4 Technische Daten 4.1 Abmessungen und Gewicht Abb. 1: Maschine Maschine Maschine mit Verpackung Höhe 1380 mm 1500 x 2830 mm Länge 2510 mm Breite 1000 mm Gewicht 330 kg Laufrollendurchmesser 190 mm Bandgeschwindigkeit 28 m/s Tischgröße... -
Seite 14: Elektrischer Anschluss
Bandschleifmaschine HS 2200 Technische Daten 4.3 Elektrischer Anschluss Motordrehzahl 2840 U/min. Motorleistung 3 PS Netzanschluss 3x 400 V Folgende elektrische Vorraussetzungen müssen gegeben sein: • Die Maschine muss mittels Schutzleiter geerdet wer- • Die Stromzufuhr muss gegen Beschädigungen ge- den. -
Seite 15: Lärmemission
Bandschleifmaschine HS 2200 Technische Daten 4.6 Lärmemission Die angegebenen Werte sind Emissionswerte und somit Je nach Aufstellungsort und anderen spezifischen Bedin- keine sicheren Arbeitsplatzwerte. Obwohl ein Zusam- gungen können die auftretenden Lärmemissionswerte menhang zwischen Emissions- und Immissionspegeln wesentlich von den angegebenen Werten abweichen. -
Seite 16: Aufbau
Bandschleifmaschine HS 2200 Aufbau 5 Aufbau 5.1 Übersicht & " Abb. 2: Übersicht Maschinenständer " Höhenverstellrad Schleiftisch Werkstückanschlag Absaugstutzen Ø 120 mm & Obere Schleifbandabdeckung Ein/Aus/Not-Aus Schleifwagen Gegengewicht Laufrollenabdeckung... -
Seite 17: Typenschild
• Leistung • Strom • Baujahr • Motordaten Maschinen + Werkzeuge für Holz Machines + tools for wood Machines + Outillage pour le bois Made by Hammer AUSTRIA EUROPE A-6060 HALL Loretto 42 Tel.: 05223/45090 Fax 05223/45099 Abb. 3: Typenschild... -
Seite 18: Transport, Verpackung Und Lagerung
Bandschleifmaschine HS 2200 Transport, Verpackung und Lagerung 6 Transport, Verpackung und Lagerung 6.1 Sicherheitshinweise Warnung! Verletzungsgefahr: Beim Transport bzw. Be- und Entladen besteht Verletzungsgefahr durch herabfallende Teile. Achtung! Sachschaden: Die Maschine kann durch unsachgemäßen Transport beschädigt oder zerstört werden. Daher sind grundsätzlich die folgenden Sicherheits- hinweise zu beachten: •... -
Seite 19: Transportinspektion
Bandschleifmaschine HS 2200 Transport, Verpackung und Lagerung 6.3 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Nicht sofort erkannte Mängel sofort nach Erkennen rekla- Transportschäden prüfen. mieren, da Schadenersatzansprüche nur innerhalb der Bei äußerlich erkennbarem Transportschaden Lieferung geltenden Reklamationsfristen geltend gemacht werden nicht oder nur unter Vorbehalt entgegen nehmen. -
Seite 20: Aufstellung Und Installation
Bandschleifmaschine HS 2200 Aufstellung und Installation 7 Aufstellung und Installation 7.1 Sicherheitshinweise Warnung! Verletzungsgefahr: Unsachgemäße Aufstellung und Installation kann zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 21: Aufstellung
Bandschleifmaschine HS 2200 Aufstellung und Installation Warnung! Gefahr durch elektrischen Strom: Vor Anschluss an die Stromversorgung Daten des Typenschilds mit den Daten des Stromnetzes vergleichen. Nur bei Übereinstimmung anschließen. Stromquelle muss die geeignete Steckvorrichtung (bei Drehstrommotor CEE) aufweisen. 7.3 Aufstellung Voraussetzungen des Aufstellungsortes: •... - Seite 22 Bandschleifmaschine HS 2200 Aufstellung und Installation 5. Die beiden Ständerhälften mit den Stangen verbin- den und mit Schrauben festschrauben. 6. Hintere Verstrebung an die Ständerhalten schrauben. Schrauben Verstrebung " Abb. 4: Aufstellung 7. Querbalken mit Schrauben befestigen. " Schrauben "...
- Seite 23 Bandschleifmaschine HS 2200 Aufstellung und Installation 9. Stangen in die beiden Höhensupporte einfädeln und Schleiftisch daran mit Schrauben befestigen. Falls notwendig mit Exzenter einstellen. Stange " Höhensupport Schraube Exzenter " Abb. 7: Aufstellung 10. Schleifwagen auf die Schleifwelle setzen und mit Exzenter spielfrei einstellen.
-
Seite 24: Absaugung
Bandschleifmaschine HS 2200 Aufstellung und Installation 7.5 Absaugung Die Maschine ist mit einem Absauganschluss Ø 120 mm ausgestattet. Geeignete Schnellkuppelelemente entnehmen Sie bitte dem HAMMER-Katalog. Die Absauganlage muss an die Maschine so angeschlos- sen werden, dass sie mit dem Einschalten der Band- schleifmaschine zwangsläufig miteingeschaltet wird. -
Seite 25: Einstellen Und Rüsten
Warnung: Vermeiden Sie jeden Kontakt mit drehenden Schleifbändern! Reinigen Sie die Schleifbänder nie in der Maschine! Entfernen Sie sie davor und reinigen Sie sie außerhalb der Maschine! Achtung: Bei Nichtgebrauch der Maschine immer die Schleifbänder entspannen! 8.2.1 Erlaubte Schleifbänder Ausschließlich folgende HAMMER Schleifbänder dürfen eingespannt werden: 500-14-5900 6000 x 150... -
Seite 26: Tischhöhenverstellung Und Führung
Bandschleifmaschine HS 2200 Einstellen und Rüsten 8.3 Tischhöhenverstellung und Führung Der Arbeitstisch kann mit dem Handrad stufenlos in der Höhe verstellt und mit der Haltestange vor und zurück geschoben werden. Handrad " Haltestange " Abb. 10: Tischhöhenverstellung und Führung 8.4 Schleifwagen Der Schleifwagen kann mit dem Führungsgriff entlang... -
Seite 27: Montieren Und Einstellen Des Schleifbandes
Bandschleifmaschine HS 2200 Einstellen und Rüsten 8.6 Montieren und Einstellen des Schleifbandes 1. Schleifbandspannung durch Drehen des Handrades nach links lösen. 2. Rechten und linken Schutzdeckel nach lösen der " Schrauben öffnen. 3. Obere Schutzabdeckung öffnen. 4. Das neue Schleifband nun über die linke und rechte Laufrolle schieben. -
Seite 28: Bedienung
Bandschleifmaschine HS 2200 Bedienung 9 Bedienung 9.1 Sicherheitshinweise Warnung: Verletzungsgefahr: Unsachgemäße Bedienung kann zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 29: Einschalten
Bandschleifmaschine HS 2200 Bedienung 9.2 Einschalten Warnung: Verletzungsgefahr durch unzureichende Vorbereitung! Die Maschine darf nur eingeschaltet werden, wenn die zu dem jeweiligen Arbeitsgang erforderlichen Vor- aussetzungen bzw. Vorarbeiten erfüllt sind. Daher müssen die Beschreibungen zum Einstellen, Rüsten und Bedienen (siehe entsprechendes Kapitel) unbedingt vor dem Einschalten gelesen werden. -
Seite 30: Stillsetzen Im Notfall
Bandschleifmaschine HS 2200 Bedienung 9.5 Stillsetzen im Notfall Verwenden Sie den NOT-AUS-Taster nur in Notfällen! Wenn Sie die Maschine wieder einschalten möchten, müssen Sie den NOT-AUS-Taster entkuppeln: Ziehen Sie den NOT-AUS-Taster heraus und nehmen Sie die Startprozedur aufs neue vor. -
Seite 31: Schleifen An Der Oberen Schleifauflage
Bandschleifmaschine HS 2200 Bedienung 9.6.4 Schleifen an der oberen Schleifauflage 1. Deckel der oberen Schleifauflage öffnen. 2. Am linken Ende des freilaufenden Schleifbandes können Stirnseiten, kleine Werkstücke oder Kanten geschliffen werden. 3. Wird die obere Schleifauflage nicht benötigt, muss der Deckel stets geschlossen sein. -
Seite 32: Instandhaltung
Bandschleifmaschine HS 2200 Instandhaltung 10 Instandhaltung 10.1 Sicherheitshinweise Warnung! Verletzungsgefahr: Unsachgemäße Wartungsarbeiten können zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausge- führt werden. -
Seite 33: Tischführung Und Schleifschlittenführung
Bandschleifmaschine HS 2200 Instandhaltung 10.2.2 Tischführung und Schleifschlittenführung Die Führungselemente müssen von Staub und Spänen ge- reinigt werden. Den Arbeitstisch in die Endlage ausziehen und die Führungen und Führungsrollen mit einem Lappen reinigen. Die Führungen des Arbeitstisches dürfen nicht eingeölt oder gefettet werden. -
Seite 34: Störungen
Bandschleifmaschine HS 2200 Störungen 11 Störungen 11.1 Sicherheitshinweise Warnung! Verletzungsgefahr: Unsachgemäße Störungsbeseitigung kann zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausge- führt werden. -
Seite 35: Störungen, Ursachen Und Abhilfe
Fehler im elektr. System oder im An- schluss der Maschine. Sind Sie selbst nicht in der Lage das Problem zu lösen, oder ist Ihr Problem in dieser Liste nicht enthalten so wenden Sie sich bitte an Ihren HAMMER-Händler oder an die HAMMER-Servicestelle. -
Seite 36: Index
Bandschleifmaschine HS 2200 Index 14 Index Abladen, 21 Montieren und Einstellen des Schleifbandes, 27 Abmessungen, 13 Absaugung, 14, 24 Allgemeines, 5 Arbeitssicherheit, 9 Nofall, 30 Arbeitsschutzkleidung, 10 Arbeitstechniken, 30 Personal, 9 Aufstellung, 24 Ausschalten, 29 Periodische Wartungsarbeiten, 32 Restrisiken, 11 Bedienung, 28 Rüsten, 25... - Seite 40 KR-Felder-Str. 1 A-6060 Hall in Tirol Tel.: +43 (0) 52 23 / 58 50 -0 Fax.: +43 (0) 52 23 / 58 50 -62 E-mail: info@hammer.at Internet: www.hammer.at...
