Hammer HS 950 Bedienungsanleitung
Kantenschleifmaschine
Verwandte Anleitungen für Hammer HS 950
Inhaltszusammenfassung für Hammer HS 950

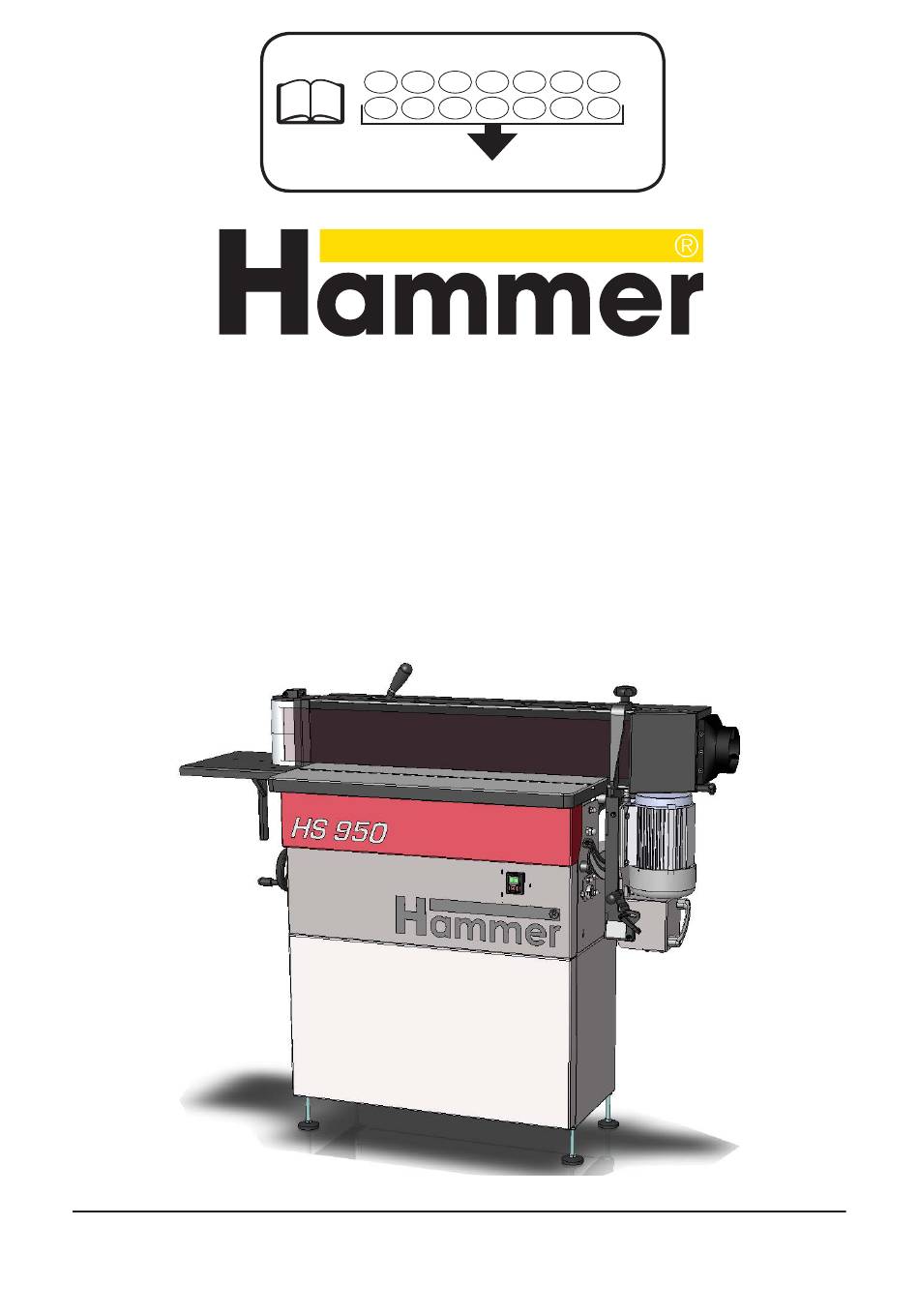

- Seite 1 Download your local language DE EN http://fg.am/ba-manuals Bedienungsanleitung (Original) Kantenschleifmaschine HS 950 Bewahren Sie die Betriebsanleitung für künftige Verwendungen gut auf! Dok.ID: 504032-901_01 • Deutsch • 2019-01-25...
- Seite 2 Sie die Maschine in Betrieb setzen. Diese Betriebsanleitung ist sorgfältig aufzubewahren, da sie zur Maschine gehört! Halten Sie die Betriebsanleitung außerdem im Bereich des Benutzers, wenn er mit der Maschine arbeitet oder die Maschine gewartet oder repariert wird! Hammer Ein Produkt aus dem Hause der FELDER GRUPPE! © FELDER KG KR-FELDER-STR.1 A-6060 Hall in Tirol Tel.: +43 (0) 5223 / 45 0 90...
-
Seite 3: Inhaltsverzeichnis
Kantenschleifmaschine HS 950 Inhaltsverzeichnis Inhaltsverzeichnis 1 Allgemeines ....................6 1.1 Symbolerklärung ......................6 1.2 Informationen zur Betriebsanleitung ..................6 1.3 Haftung und Gewährleistung ...................7 1.4 Urheberschutz ........................7 1.5 Garantieerklärung ......................7 1.6 Ersatzteile ........................7 1.7 Entsorgung ........................8 2 Sicherheit ....................... 9 2.1 Bestimmungsgemäße Verwendung ..................9 2.2 Inhalt der Betriebsanleitung .....................9... - Seite 4 Kantenschleifmaschine HS 950 Inhaltsverzeichnis 7 Aufstellung und Installation ................26 7.1 Sicherheitshinweise ......................26 7.2 Aufstellung ........................26 7.3 Zusammenbau der Maschine ..................27 7.3.1 Maschinengestell montieren ..................... 27 7.3.2 Montage - Justiergriff / Klemmung Oszillationshub .............. 28 7.3.3 Montage - Hintere Abdeckung Schleifband ............... 29 7.3.4 Montage - Werkstückanschlag ..................
- Seite 5 Kantenschleifmaschine HS 950 Inhaltsverzeichnis 11 Störungen ....................46 11.1 Sicherheitshinweise ....................46 11.2 Verhalten bei Störungen ....................46 11.3 Verhalten nach Beheben der Störungen .................46 11.4 Störungen, Ursachen und Abhilfe .................47 11.4.1 Störungen an der Maschine ................... 47 11.4.2 Störungen an der Schleifbandsteuerung ................47 11.4.3 Unvollkommenheiten beim Schleifen ................
-
Seite 6: Allgemeines
Kantenschleifmaschine HS 950 Allgemeines 1 Allgemeines 1.1 Symbolerklärung Wichtige sicherheitstechnische Hinweise in dieser müssen unbedingt eingehalten und befolgt werden. In Betriebsanleitung sind durch Symbole gekennzeichnet. diesen Fällen besonders vorsichtig verhalten, um Unfälle, Diese angegebenen Hinweise zur Arbeitssicherheit Personen- und Sachschäden zu vermeiden. -
Seite 7: Haftung Und Gewährleistung
Kantenschleifmaschine HS 950 Allgemeines 1.3 Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Betriebsanleitung bildungen und Grafiken entsprechen nicht dem Maßstab wurden unter Berücksichtigung der geltenden Vorschrif- 1:1. Der tatsächliche Lieferumfang kann bei Sonderaus- ten, dem Stand der Technik sowie unserer langjährigen führungen, der Inanspruchnahme zusätzlicher Bestellop-... -
Seite 8: Entsorgung
Kantenschleifmaschine HS 950 Allgemeines 1.7 Entsorgung Soll die Maschine nach Ablauf ihrer Lebensdauer ser Baustoff leicht zu entsorgen und stellt keine Belastung verschrottet werden, so sind alle Bestandteile nach für die Umwelt und für die Sicherheit des Personals dar. Materialklassen zu trennen, um eine nachfolgende... -
Seite 9: Sicherheit
Kantenschleifmaschine HS 950 Sicherheit 2 Sicherheit Die Maschine ist zum Zeitpunkt ihrer Entwicklung und sicheren und störungsfreien Betrieb der Maschine. Fertigung nach geltenden, anerkannten Regeln der Tech- Zusätzlich beinhalten die weiteren Kapitel dieser Be- nik gebaut und gilt als betriebssicher. -
Seite 10: Veränderungen Und Umbauten An Der Maschine
Kantenschleifmaschine HS 950 Sicherheit 2.3 Veränderungen und Umbauten an der Maschine Zur Vermeidung von Gefährdungen und zur Sicherung lichen Piktogramme, Schilder und Beschriftungen sind in der optimalen Leistung dürfen an der Maschine weder einem gut lesbaren Zustand zu halten und dürfen nicht Veränderungen noch An- und Umbauten vorgenommen... -
Seite 11: Persönliche Schutzausrüstung
Kantenschleifmaschine HS 950 Sicherheit 2.7 Persönliche Schutzausrüstung Bei Arbeiten an und mit der Maschine sind grundsätzlich folgende Verbote zu beachten: Bedienung mit langen Haaren ohne Haarnetz ver boten! Benutzen von Handschuhen verboten! Bei Arbeiten an und mit der Maschine sind grundsätzlich zu tragen: Arbeitsschutzkleidung Eng anliegende Arbeitskleidung (geringe Reißfestigkeit, keine weiten Ärmel keine Ringe und sonstiger... -
Seite 12: Restrisiken
Kantenschleifmaschine HS 950 Sicherheit 2.9 Restrisiken Warnung! Verletzungsgefahr!: Trotz Einhaltung der Schutzmaßnahmen bestehen bei Arbeiten an der Maschi- ne folgende Restrisiken: • • Verletzungsgefahr durch weg geschleuderte Werk- Kippen des Werkstückes wegen unzureichender stücke und auch Werkstückteile. Werkstücksauflagefläche. • •... -
Seite 13: Konformitätserklärung
Kantenschleifmaschine HS 950 Konformitätserklärung 3 Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzeption, Konstruktion und Bauart in der von uns in Verkehr gebrachten Ausführung den grundlegenden Sicherheits- und Gesundheits anforderungen der EG-Maschinenrichtlinie entspricht. -
Seite 14: Technische Daten
Kantenschleifmaschine HS 950 Technische Daten 4 Technische Daten 4.1Abmessungen und Gewicht Abb. 4-1: Abmessungen und Gewicht Maschine mit Verpackung Maschine Länge (L) 1430 mm Gesamtlänge (A) 1540 mm Gesamtbreite (B) 530 mm Breite (B) *) 775 mm Gesamthöhe (C) 1235 mm Höhe (H) -
Seite 15: Antriebsmotor
Kantenschleifmaschine HS 950 Technische Daten 4.3 Antriebsmotor Die tatsächlichen Werte dem Typenschild entnehmen. Wechselstrommotor Drehstrommotor Motorspannung 1x 230 V 3x 400 V Motorfrequenz 50/60 Hz 50 Hz Motorleistung S6-40 % * ) 2,2 kW 2,2 kW Schutzart IP 55 IP 55 *) S6 = 10 Minuten Last- und Aussetzbetrieb;... -
Seite 16: Absaugung
Kantenschleifmaschine HS 950 Technische Daten 4.6 Absaugung Absauganschluss Durchmesser 120 mm Unterdruck, min. 1310 Pa Volumenstrom, min. 814 m³/h 4.7 Betriebs- und Lagerbedingungen Betriebs-/Raumtemperatur +10 bis +40 °C Lagertemperatur –10 bis +50 °C 4.8 Schleifeinheit Schleifen Schleifrolle Ø 110 mm... - Seite 17 Kantenschleifmaschine HS 950 Technische Daten...
-
Seite 18: Aufbau
Kantenschleifmaschine HS 950 Aufbau 5 Aufbau 5.1 Übersicht " & Abb. 5-1: Übersicht Maschinengestelll " Schleifeinheit (schwenkbar) Absaugstutzen Maschinentisch seitlicher Arbeitstisch & Antriebsmotor Werkstückanschlag Ein/Aus-Schalter Hintere Abdeckung Schleifband Absaugklappe (schwenkbar) Handrad - Höhenverstellung Schleifbandoszillation Gehrungsanschlag (Zubehör) -
Seite 19: Typenschild
Kantenschleifmaschine HS 950 Aufbau 5.2 Typenschild Auf dem Typenschild stehen folgende Angaben: KR-FELDER-STR.1 • Herstellerangaben A - 6060 HALL in Tirol AUSTRIA • Typenbezeichnung Tel.: 0043 (0)5223 / 45 0 90 • Maschinennummer Tax.: 0043 (0)5223 / 45 0 99 info@hammer.at / www.hammer.at... -
Seite 20: Bedien- Und Anzeigeelemente
Kantenschleifmaschine HS 950 Aufbau 5.4 Bedien- und Anzeigeelemente Handrad - Höhenverstellung Höhenverstellung (Arbeitstisch) Klemmhebel " Klemmung - Höhenverstellung (Arbeitstisch) Klemmhebel Klemmung - Höhenverstellung (seitlicher Arbeitstisch) Spannhebel - Schleifbandwechsel Werkzeugloses Handling bei Schleifbandwechsel Grüner Drucktaster Einschalten der Maschine & Roter Drucktaster "... - Seite 21 Kantenschleifmaschine HS 950 Aufbau...
-
Seite 22: Transport, Verpackung Und Lagerung
Kantenschleifmaschine HS 950 Transport, Verpackung und Lagerung 6 Transport, Verpackung und Lagerung 6.1 Sicherheitshinweise Warnung! Verletzungsgefahr!: Beim Transport bzw. Be- und Entladen besteht Verletzungsgefahr durch herab- fallende Teile. Achtung! Sachschaden!: Die Maschine kann durch unsachgemäßen Transport beschädigt oder zerstört wer- den. -
Seite 23: Transportsicherung
Kantenschleifmaschine HS 950 Transport, Verpackung und Lagerung 6.2.1 Transportsicherung Die Maschine ist mit Transportwinkeln auf der Palette befestigt. Vor dem Transport zum Aufstellungsort, die Transportwinkel entfernen. Transportwinkeln Abb. 6-1: Transportsicherung 6.2.2 Transport mit Kran Zum Transport nur Gurte oder Ketten verwenden. -
Seite 24: Transport Mit Gabelstapler
Kantenschleifmaschine HS 950 Transport, Verpackung und Lagerung 6.2.3 Transport mit Gabelstapler Die Gabeln so verschieben, dass sie in die Aussparung im Maschinengestell passen. Aussparung Maschinengestell Abb. 6-4: Transport mit Gabelstapler 6.2.4 Transport mit Hubwagen Schieben Sie die Gabeln unter die Aussparungen am Maschinenständer. -
Seite 25: Transportinspektion
Kantenschleifmaschine HS 950 Transport, Verpackung und Lagerung 6.3 Transportinspektion Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Nicht sofort erkannte Mängel sofort nach Erkennen rekla- Transportschäden prüfen. mieren, da Schadenersatzansprüche nur innerhalb der Bei äußerlich erkenn barem Transportschaden Lieferung geltenden Reklama tionsfristen geltend gemacht werden nicht oder nur unter Vorbehalt entgegen nehmen. -
Seite 26: Aufstellung Und Installation
Kantenschleifmaschine HS 950 Aufstellung und Installation 7 Aufstellung und Installation 7.1 Sicherheitshinweise Warnung! Verletzungsgefahr!: Unsachgemäße Aufstellung und Installation kann zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 27: Zusammenbau Der Maschine
Kantenschleifmaschine HS 950 Aufstellung und Installation 1. Die Maschine entsprechend der Angaben im Kapitel „Transport“ und der beiliegenden Transport- bzw. Aufbauanleitung zum Aufstellort transportieren. 2. Um eine präzise Funktion sowie eine Laufruhe der Maschine sicherzustellen, die Maschine mit einer Wasserwaage ausrichten. -
Seite 28: Montage - Justiergriff / Klemmung Oszillationshub
Kantenschleifmaschine HS 950 Aufstellung und Installation 3. Den Maschinenständer auf das Maschinengestell aufsetzen. Maschine gegen seitliches Abrutschen sichern. 4. Die Schrauben (6 x M8) durch die Bohrungen beider Ständerteile einfädeln, und mit Muttern befestigen. Maschinenständer Maschinengestell Schraube (M8) Mutter (M8) Abb. -
Seite 29: Montage - Hintere Abdeckung Schleifband
Kantenschleifmaschine HS 950 Aufstellung und Installation 7.3.3 Montage - Hintere Abdeckung Schleifband 1. Die Aussparungen der Schleifbandabdeckung an den Halteschrauben einhängen. Klemmschrauben festziehen 2. Beim Einbau in umgekehrter Reihenfolge vorgehen. Hintere Abdeckung Schleifband " Klemmschrauben " Halteschrauben " Abb. 7-8:Montage - Hintere Abdeckung Schleifband 7.3.4 Montage - Werkstückanschlag... - Seite 30 Kantenschleifmaschine HS 950 Aufstellung und Installation Achtung! Sachschaden!: Den Arbeitstisch mit genügend Abstand zum Schleifband einstellen! Es besteht Kollisionsgefahr. Einstellung: Abstand der Laufrolle zum seitlichen Arbeits- " tisch 1. Sechskantschrauben lösen. 2. Die Halterung entlang der Langlöcher verschieben. 3. Die Sechskantschrauben anziehen.
-
Seite 31: Absaugung
Kantenschleifmaschine HS 950 Aufstellung und Installation Winkel B: 1. Einen 90° Winkel zwischen der Laufrolle und dem seitlichen Arbeitstisch anlegen. 2. Den Abstand Y und X messen. Die Werte X und Y müssen gleich groß sein. 3. Sechskantschrauben lösen. Fixierschrauben lösen Einstellung - bei X>Y:... -
Seite 32: Elektrischer Anschluss
Vor Anschluss an die Stromversorgung Daten des Typenschilds mit den Daten des Stromnetzes vergleichen. Nur bei Übereinstimmung anschließen. Stromquelle muss die geeignete Steckvorrichtung (bei Drehstrommotor CEE) aufweisen. Hinweis: Ohne ausdrückliche Genehmigung der Hammer-Serviceabteilung darf der Schaltkasten an der Ma- schine nicht geöffnet werden. Bei Zuwiderhandlung erlöschen sämtliche Garantieansprüche. Achtung! Sachschaden! Die Maschine muss über einen Sicherungsautomaten abgesichert werden. - Seite 33 Kantenschleifmaschine HS 950 Aufstellung und Installation...
-
Seite 34: Einstellen Und Rüsten
Kantenschleifmaschine HS 950 Einstellen und Rüsten 8 Einstellen und Rüsten 8.1 Sicherheitshinweise Warnung! Verletzungsgefahr!: Unsachgemäße Einstell- und Rüstarbeiten können zu schweren Personen- bzw. Sach schäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 35: Montage Schleifband
Kantenschleifmaschine HS 950 Einstellen und Rüsten 8.3 Montage Schleifband Warnung!: Achten Sie auf die richtige Laufrichtung des Schleifbandes. Die Drehrichtung ist durch einen Pfeil auf der Rückseite des Schleifbandes gekennzeichnet. 1. Den Werkstückanschlag abbauen. " 2. Die hintere Schleifbandabdeckung abbauen. -
Seite 36: Höhenverstellung Des Arbeitstisches / Zusatztisch
Kantenschleifmaschine HS 950 Einstellen und Rüsten 8.4 Höhenverstellung des Arbeitstisches / Zusatztisch Arbeitstisch : 1. Klemmhebel lösen. 2. Tischhöhenverstellung mittels Handrad. • im Uhrzeigersinn: tiefer • gegen den Uhrzeigersinn: höher 3. Klemmhebel festklemmen. Zusatztisch : 1. Klemmhebel lösen. 2. Zur Höhenverstellung den Zusatztisch in die gew- "... -
Seite 37: Schleifbandoszillation Ein-/Ausschalten
Kantenschleifmaschine HS 950 Einstellen und Rüsten 8.6 Schleifbandoszillation ein-/ausschalten Achtung! Sachschaden! Die Schleifbandoszillation kann zum Verändern des Schliffbildes ein- oder ausgeschaltet werden. Um eine einseitige Abnützung des Schleifbandes zu verhindern, den ausgeschalteten Oszilationshub nach Gebrauch wieder einschalten. 1. Klemmhebel lösen. -
Seite 38: Bedienung
Kantenschleifmaschine HS 950 Bedienung 9 Bedienung 9.1 Sicherheitshinweise Warnung!: Verletzungsgefahr!: Unsachgemäße Bedienung kann zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 39: Einschalten
Kantenschleifmaschine HS 950 Bedienung 9.2 Einschalten Warnung!: Verletzungsgefahr durch unzureichende Vorbereitung! Die Maschine darf nur eingeschaltet werden, wenn die zu dem jeweiligen Arbeitsgang erforderlichen Vo- raussetzungen bzw. Vorarbeiten erfüllt sind. Daher müssen die Beschreibungen zum Einstellen, Rüsten und Bedienen (siehe entsprechende Kapitel) unbedingt vor dem Einschalten gelesen werden. -
Seite 40: Arbeitstechniken
Kantenschleifmaschine HS 950 Bedienung 9.4 Arbeitstechniken 9.4.1 Arbeitsposition Während der Arbeit die aus der nebenstehender Abbil- dung ersichtliche Arbeitsposition einnehmen AP1: Arbeitsbereich zum Schleifen von rechteckigen oder quadratischen Werkstücken AP2: Arbeitsbereich für gekrümmte Werkstücke Abb. 9-3: Arbeitsplatz/Arbeitsposition 9.4.2 Erlaubte Arbeitstechniken... -
Seite 41: Schleifen An Der Vorderseite Der Maschine
Kantenschleifmaschine HS 950 Bedienung 9.4.4 Schleifen an der Vorderseite der Maschine Folgende Bearbeitungen können durchgeführt werden: • Schleifen von Balkenseiten • Schleifen von Winkelflächen • Unebenheiten korrigieren (Fensterwinkel) • Kopfflächen schleifen 1. Grundsätzliche Vorgehensweise bei erlaubten Ar- beitstechniken beachten. 2. Die Tischhöhe dem zu bearbeitenden Werkstück anpassen. -
Seite 42: Planschleifen Auf 0
Kantenschleifmaschine HS 950 Bedienung 9.4.6 Planschleifen auf 0° Dieser Arbeitsgang dient zum Planschleifen von Werkstü- cken bis zu einer Breite von 150 mm. 1. Grundsätzliche Vorgehensweise bei erlaubten Ar- beitstechniken beachten. 2. Die Tischhöhe dem zu bearbeitenden Werkstück anpassen. Das Schleiffaggregat auf die 0° Position schwenken. - Seite 43 Kantenschleifmaschine HS 950 Bedienung...
-
Seite 44: Instandhaltung
Kantenschleifmaschine HS 950 Instandhaltung 10 Instandhaltung 10.1 Sicherheitshinweise Warnung! Verletzungsgefahr!: Unsachgemäße Wartungsarbeiten können zu schweren Personen- bzw. Sachschäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitsweise der Maschine vertrautes Personal unter Beachtung sämtlicher Sicherheitsvorschriften ausgeführt werden. -
Seite 45: Wartungsarbeiten
Kantenschleifmaschine HS 950 Instandhaltung 10.3 Wartungsarbeiten 10.3.1 Höhenverstellung schmieren 1. Vor Beginn der Arbeiten muss die Maschine aus- geschaltet und gegen Wiedereinschalten gesichert werden. 2. Abdeckblech abbauen durch Lösen der Schrauben. (4 x M6) Abdeckblech " " Schraube (M6) Abb. 10-1: Vorbereitung - Höhenverstellung schmieren Höhenverstellung schmieren... -
Seite 46: Störungen
Kantenschleifmaschine HS 950 Störungen 11 Störungen 11.1 Sicherheitshinweise Warnung! Verletzungsgefahr: Unsachgemäße Störungsbeseitigung kann zu schweren Personen- bzw. Sach- Warnung! Verletzungsgefahr!: Unsachgemäße Störungsbeseitigung kann zu schweren Personen- bzw. schäden führen. Diese Arbeiten dürfen deshalb nur durch autorisiertes, unterwiesenes und mit der Arbeitswei- Sach schäden führen. -
Seite 47: Störungen, Ursachen Und Abhilfe
Kantenschleifmaschine HS 950 Störungen 11.4 Störungen, Ursachen und Abhilfe 11.4.1 Störungen an der Maschine Störung Mögliche Ursache Behebung Maschine kann nicht angelas- Spannung fehlt Kontrolle Stromversorgung sen werden Hauptsicherung in der Ersetzen Sie die Hauptsicherung Zu fuhrleitung ist defekt Schleifmotor kann nicht ange- Motor ist thermisch ausgefallen Maschine abkühlen lassen / Maschine... -
Seite 48: Unvollkommenheiten Beim Schleifen
Kantenschleifmaschine HS 950 Störungen 11.4.3 Unvollkommenheiten beim Schleifen Störung Mögliche Ursache Behebung Die Werkstücke werden schief Schleifbandauflage ist nicht parallel Servicetechniker kontaktieren geschliffen In der Werkstücklänge entstehen Die Schleifbandkörner sind gebrochen Legen Sie ein neues Schleifband um, Striche während der Schleif arbeit oder das Schleifband ist durch Uneben- und führen Sie die Werkstücke über... -
Seite 49: Winkel Einstellen - Schwenkung Schleifaggregat
Kantenschleifmaschine HS 950 Störungen 11.6 Winkel einstellen - Schwenkung Schleifaggregat 90° - Winkel : 1. Vor Beginn der Arbeiten muss die Maschine ausgeschaltet und gegen Wiedereinschalten gesichert werden. 2. Klemmhebel lösen. 3. Kontermutter lösen 4. Richtung 90° schwenken 5. Probewerkstück oder 90° Winkel am Arbeitstisch und an der Schleifbandauflage anlegen. -
Seite 50: Elektrischer Schaltplan
Kantenschleifmaschine HS 950 Elektrischer Schaltplan 12 Elektrischer Schaltplan ... - Seite 51 Kantenschleifmaschine HS 950 Elektrischer Schaltplan...
-
Seite 52: Ersatzteile
Kantenschleifmaschine HS 950 Ersatzteile 13 Ersatzteile 1 Phase 3 Phase Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung 504032-001 machine socket welded 3Ph switch 504032-015 machine socket welded 1Ph CSA switch 504-032-017 main bracket 504-032-256 cap for switchcover 400050-012 Hammer Logo 460x102mm... - Seite 53 Kantenschleifmaschine HS 950 Ersatzteile Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung 504-032-207 front sheet extension machine socket 504-032-208 side sheet left extension machine socket 504-032-209 side sheet right extension machine socket 504-032-210 back sheet extension machine socket 422DF Linsenschraube mit ISK M6x10...
- Seite 54 Kantenschleifmaschine HS 950 Ersatzteile Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung 504-032-021 main table 504-032-229 front cover 504-032-230 guiding plate left 504-032-231 guiding plate right 504-032-233 toothed rack 400GCA Skt. Rippenschraube M8x12 schwarz 404C Scheibe M6 418CF Skt. Schraube M6x10 418DU Skt.
- Seite 55 Senkschraube mit ISK M6x20 400IK Paßfeder A 4 x 4 x 16 582-32-006 Handwheel HAMMER 504-032-035 handwheel plug HAMMER grey 504032_E004_01 gültig ab Eigentum der Firma Felder KG. Es darf Handrad Höhenverstellung Schleiftisch HS950 ohne Erlaubnis weder veräußert, kopiert 08/2018 Stand 08/2018 noch 3.
- Seite 56 Kantenschleifmaschine HS 950 Ersatzteile Pos. Teilenummer Teilebezeichnung Pos. Teilenummer Teilebezeichnung 504032-002 Grinding Unit welded 417EJ Skt. Schraube M8x50 504032-010 backcover main partwelded 582-32-011 Kurvenrolle 504-032-234 backcover flap 400RG Tellerfeder 16x8,2x0,90 213CD Absaugstutzen 401F Skt. Mutter M10 verzinkt 404CB Scheibe M6 Federstahl DIN 6796 400GN Skt.
- Seite 57 Klemmhebel mit Außengew. M8x25-Gr2 504-032-232 indicator plate 422DJ Linsenschraube mit ISK M4x6 400GZ Scheibe M8 PA66 504-008-010 Skalenanzeigehülse M8 HAMMER AD 09 504032_E006_01 gültig ab Eigentum der Firma Felder KG. Es darf Winkelskala HS950 ohne Erlaubnis weder veräußert, kopiert 03/2018 Stand 03/2018...
- Seite 58 Kantenschleifmaschine HS 950...
- Seite 59 Kantenschleifmaschine HS 950...
- Seite 60 KR-Felder-Str. 1 A-6060 Hall in Tirol Tel.: +43 (0) 52 23 / 45 0 90 Fax: +43 (0) 52 23 / 45 0 99 E-mail: info@hammer.at Internet www.hammer.at...
