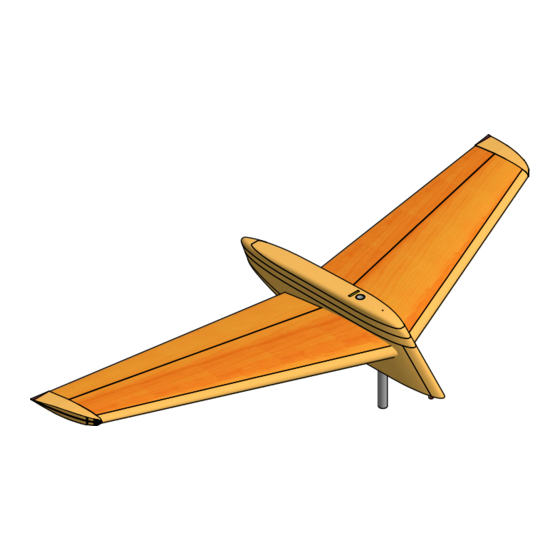

- Seite 1 Bauanleitung H hensteuer Schritt 1 Rippenger st Zusammenbau auf dem Bauplan ACHTUNG: H24 und H25 nicht gegenseitig verkleben Hier wird sp ter das Ruder abgetrennt. PC 24...
- Seite 2 Bauanleitung H hensteuer Schritt 2 obere Beplankung aus Balsa 1,5mm leicht vorher Nasenleiste und Ruderholme in Profilform schleifen PC 24...
- Seite 3 Bauanleitung H hensteuer Schritt 3 Servorahmen Alle F sschen und Leisten in Profilform schleifen PC 24...
- Seite 4 Bauanleitung H hensteuer Schritt 4 Beplankung unten (1.5mm Balsa leicht) Randbogen Servodeckel Ruder austrennen zwischen H24 und H25 durchschneiden Ruder oben angeschlagen PC 24...
- Seite 5 Bauanleitung H hensteuer, Gesamt bersicht Schnitt durch Befestigung auf Seitensteuer F hrungsh lse Aluminium f r Schraubenkopf (H33) Schraube M5x50 (H36) Druckh lse Aluminium (H34) Zentrierrohr Aluminium (H32) Verdrehsicherung Buchend bel (H39) Einschlagmutter M5 PC 24...
- Seite 6 Bauanleitung H hensteuer Schritt 5 Mittelteil Formst ck oben zum Ausrichten H18 einschieben ! nicht festkleben ! Schritt 6 Mittelteil PC 24...
- Seite 7 Bauanleitung H hensteuer Schritt 7 Mittelteil mit H hensteuer vereinen > von oben einschieben > Profilsehne muss parallel zur Auflagefl che des Mittelteils sein PC 24...
- Seite 8 Bauanleitung H hensteuer Schritt 8 Mittelteil beplanken mit Balsa 1.5mm (Faserung senkrecht) PC 24...
- Seite 9 Bauanleitung H hensteuer Schritt 9 vorbereitetes Formst ck oben aufsetzen Seitenruderanpass unten PC 24...
- Seite 10 Bauanleitung Seitenruder S15-2 S15-1 S15-3 Schritt 1 PC 24...
- Seite 11 Bauanleitung Seitenruder Schritt 2 vor dem Einkleben der Stiftscharniere zusammen mit der Endleiste des Seitensteuers die Hohlkehle sauber anpassen. Achtung: Drehpunkt der Stiftscharniere in einer Achse PC 24...
- Seite 12 Bauanleitung Seitenruder Schritt 3 Beplankung mit Balsa 1.5mm leicht. Kohlerohr ca. 35mm vorstehend (= Antriebsachse) Carbonrohr formschl ssig mit Bet tigungshorn verkleben Servohalter kann nach Anl sen der Schraube in den Schlitzen nach unten gezogen werden. PC 24...
